媒介

钛合金因拥有轻质、比强度高、耐侵蚀与生物相容性好等特点，被宽泛利用于航空航天、海洋工程和生物医学等领域[1-5]。在这些利用领域中，钛合金不成预防线存在摩擦与磨损问题，钛合金较差的耐磨性会严沉影响其作为工作部件的靠得住性与服役寿命。

表表改性技术是提高钛合金耐磨性的重要步骤，现有表表改性技术重要蕴含物理气相沉积[6]、化学气相沉积[7]、喷涂[8]、渗氮[9]、渗碳[10]、微弧氧化[11]等，但是这些技术通常存在涂层与基材结合力差、涂层厚度较薄以及刻薄摩擦磨损前提下涂层易剥落等问题[12，13]。而与以上技术相比，激光熔覆技术拥有造备涂层组织致密且厚度不受限度，涂层与基材结合强度高、不易剥落蹬着点，宽泛用于提高钛合金表表的耐磨性。

选取激光熔覆技术提高钛合金表表耐磨性的重要步骤是在钛合金表表造备耐磨和自光滑涂层。在钛合金表表造备耐磨和自光滑涂层的过程中，通过调整熔覆工艺参数，使得熔覆粉末在激光高温作用下急剧溶解、凝固形成缺点较少的涂层，因而，激光熔覆工艺是决定涂层耐磨性的沉要成分[14]。除此之表，涂层的组分也是影响涂层耐磨性的沉要成分。耐磨涂层由硬质相和基体相组成，自光滑涂层由硬质相、基体相和自光滑相组成。硬质相可能提高涂层的硬度进而提高涂层耐磨性

；基体相可能提高涂层韧性与润湿性进而提高涂层的综合机能

；自光滑相则可能减幼涂层摩擦系数进而提高涂层减磨性。因而本文综述了激光熔覆工艺和涂层组分(硬质相、基体相和自光滑相)特点对涂层耐磨性的影响法规。

1、激光熔覆工艺对涂层耐磨性的影响

选取激光熔覆技术造备的耐磨和自光滑涂层与基体的物理性质(弹性模量、热膨胀系数、熔点等)存在较大差距，因而涂层易出现裂纹、气孔等缺点。相宜的激光熔覆工艺能够削减涂层中的各类缺点，提高涂层的耐磨性。激光熔覆工艺蕴含熔覆工艺参数和辅助工艺，熔覆工艺参数重要蕴含激光功率、扫描速度、光斑直径、比能量等参数。

1.1激光功率

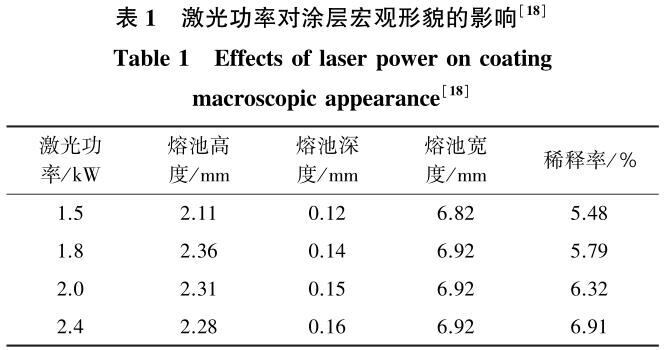

激光功率大幼对涂层宏观描摹、缺点、组织、硬杜仔显著的影响[15-17]。崔爱永等[18]钻研了激光功率大幼对涂层宏观描摹的影响(见表1)，由表1可知，涂层的稀释率、熔池的深度随着激光功率增大而增大，而涂层的宏观描摹根基不受激光功率大幼的影响。翁飞[19]钻研了激光功率对涂层缺点的影响，发现较低的激光功率使得熔池中的气体来不及逸出形成气孔缺点

；较高的激光功率使得熔覆资料充分熔融、气孔缺点削减。

马永[20]钻研了激光功率对涂层组织和硬度的影响，发现高激光功率使得涂层组织致密、散布均匀、硬度提高。通常情况下，激光功率大幼的选择准则是在保障涂层描摹较为平坦、涂层稀释率低于5％的情况下，尽可能提高激光功率[12]。

1.2扫描速度

扫描速度会影响熔覆粉末的溶解状态，进而影响涂层的耐磨性。扫描速度较低时，熔覆粉末可能充分熔融

；而扫描速度过低则会导致熔覆粉末过烧、粉末中的合金元素蒸发

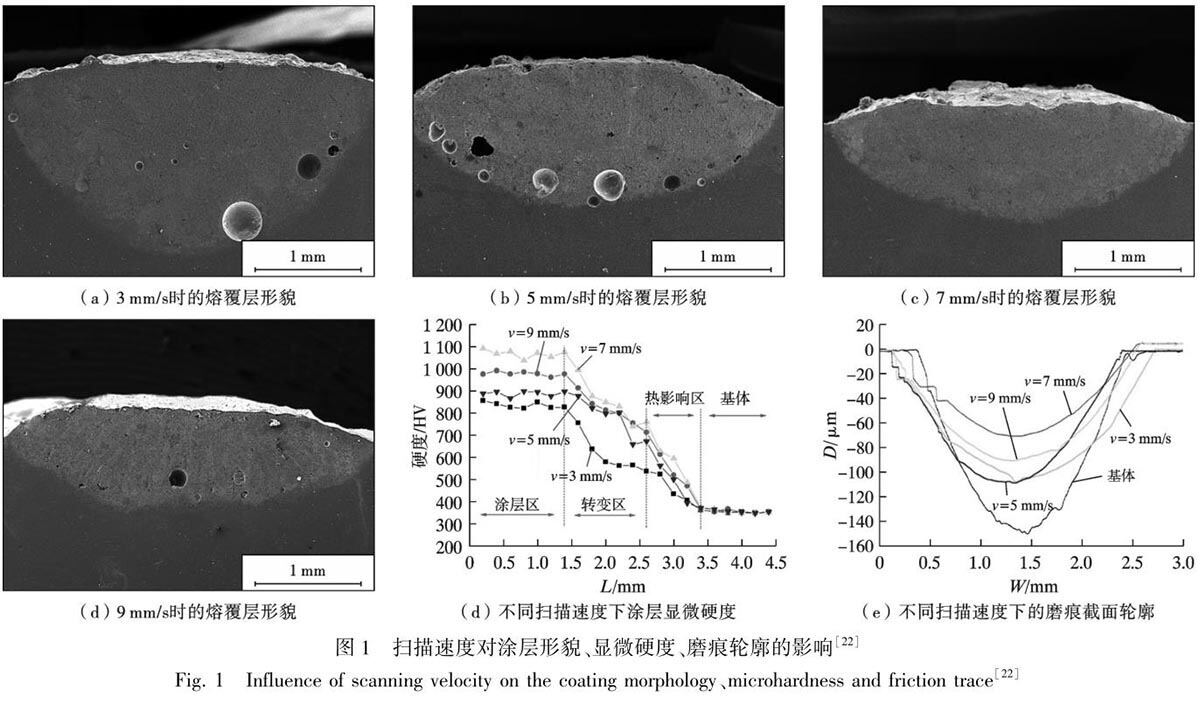

；扫描速度过高则会导致熔覆粉末不能齐全溶解[12，16，21]。Ｌｉ等[22]钻研了扫描速度对Ｔｉ＋ＴｉＢＣＮ熔覆粉末造备的涂层稀释率、耐磨性的影响法规，了局如图1所示，随着扫描速度的增长，涂层的稀释率降低、显微硬度先增大后减幼，摩擦系数、磨损质量损失和磨损体积先减幼后增大，当扫描速度为7ｍｍ/ｓ时，涂层综合机能最优。而谭金花等[23]钻研了扫描速度对ＴＣ4＋Ｎｉ60＋ｈ-ＢＮ熔覆粉末造备的涂层的影响法规，了局批注扫描速度为10ｍｍ/ｓ的涂层综合机能最优。因而在分歧的熔覆粉末系统中，最优的扫描速度存在差距。

1.3光斑直径和比能量

光斑直径决定了涂层熔池宽杜纂光斑单元面积上的能量输入。大光斑直径能够增长熔池宽度，但降低了能量输入，而幼光斑直径使得涂层缺点削减、组织致密，但会导致激光熔覆功夫增长，不利于激光熔覆技术的工业化利用[24，25]。

为了钻研光斑直径Ｄ、扫描速度ｖ和激光功率Ｐ三者对涂层的共同作用成效，钻研人员提出了比能量Ｅ的概想，比能量Ｅ暗示涂层单元面积受到激光照射能量的大幼(Ｅ＝Ｐ/ＤＶ)[12]。Ｓｕｉ等[26]钻研了比能量对Ｔｉ3Ａｌ复合ＴｉＮ＋Ｔｉ3ＡｌＮ涂层的影响法规，了局批注比能量增长会提高涂层综合机能，但涂层稀释率也会增长

；比能量减幼则会导致涂层组织散布不均匀、缺点增长

；比能量为58.3Ｊ/ｍｍ2时，涂层气孔、裂纹缺点至少、耐磨机能最优。但是Ｌｉｕ等[27]钻研了比能量对ＴｉＣ＋ＴｉＢ2涂层的影响，了局批注比能量为45Ｊ/ｍｍ²的涂层耐磨机能最优。在分歧的熔覆资料系统中，熔覆资料的类型、粉末尺寸存在差距，使得涂层达到最佳机能所需的能量分歧，因而比能量只能在类似的熔覆资料系统中作为参考。

1.4辅助工艺

激光熔覆的辅助工艺蕴含引入旋转磁场、超声振动和后热处置等工艺。引入旋转磁场能够减幼熔池深度和宽度，而对涂层宏观描摹、耐磨性的影响较幼[28]。相宜的超声振动功率能够显著降低涂层的晶粒尺寸，王维等[29]钻研发现2.2Ｗ的超声振动使得涂层宏观描摹越发平坦，相比无超声振动的涂层，晶粒尺寸减幼了约42％。后热处置工艺可降低涂层的残存应力，同时提高涂层的断裂韧性[30-33]。但分歧的后热处置工艺对涂层耐磨性的影响存在差距。Ｌｉ等[31]将激光熔覆造备好的涂层(重要由ＷＣ、Ｗ2Ｃ、α-Ｔｉ、Ｔｉ2Ｎｉ和ＴｉＮｉ组成)进行热处置，在500℃下别离保温1ｈ和2ｈ，而后在空气中冷却，涂层的显微硬度、耐磨性略有降低。而Ｃｈｅｎ等[32]将造备好迪胙基复合ＴｉＣ＋ＴｉＢ涂层进行热处置，在分歧的温度(400℃、600℃和800℃)下保温3ｈ，而后在空气中冷却，随着热处置温度升高，涂层的硬度、耐磨性提高。

2、硬质相特点对涂层耐磨性的影响

钛合金表表激光熔覆造备的耐磨涂层通常由硬质相与基体相组成。涂层的耐磨性重要由硬质相的含量、特点和形成方式决定。硬质相的含量占比越高，涂层的耐磨性越好，但硬质相含量占比过高会导致涂层产生大面积裂纹，甚至剥落。在硬质相含量受到限度的情况下，硬质相的特点与形成方式成为决定涂层耐磨性的关键成分[34-36]。硬质相的形成方式有在熔覆粉末中直接增长硬质相颗粒和利用激光高温原位天生硬质相2种步骤。本文依照硬质相形成方式的分歧，别离介绍了分歧类型硬质相对涂层的影响情况。

2.1直接增长硬质相

直接增长硬质相的步骤是直接增长高熔点陶瓷相作为熔覆粉末，在激光熔覆过程当选取较幼的激光功率和较高的扫描速度来预防陶瓷相大量分化，激光熔覆实现后未分化的陶瓷相作为涂层硬质相，提高涂层耐磨性。常见的高熔点陶瓷相重要有ｃ-ＢＮ(立方氮化硼)[21，37]、ＷＣ[35]等。Ｓａｍａｒ等[35]选择ＷＣ＋ＮｉＣｒＢＳｉ粉末进行激光熔覆，如图2所示，涂层中ＷＣ颗粒的显微硬度高达3338ＨＶ，显著提高了涂层的耐磨性，但是ＷＣ颗粒边缘受激光高温影响分化产生了很多幼颗粒，增大了涂层开裂偏差。

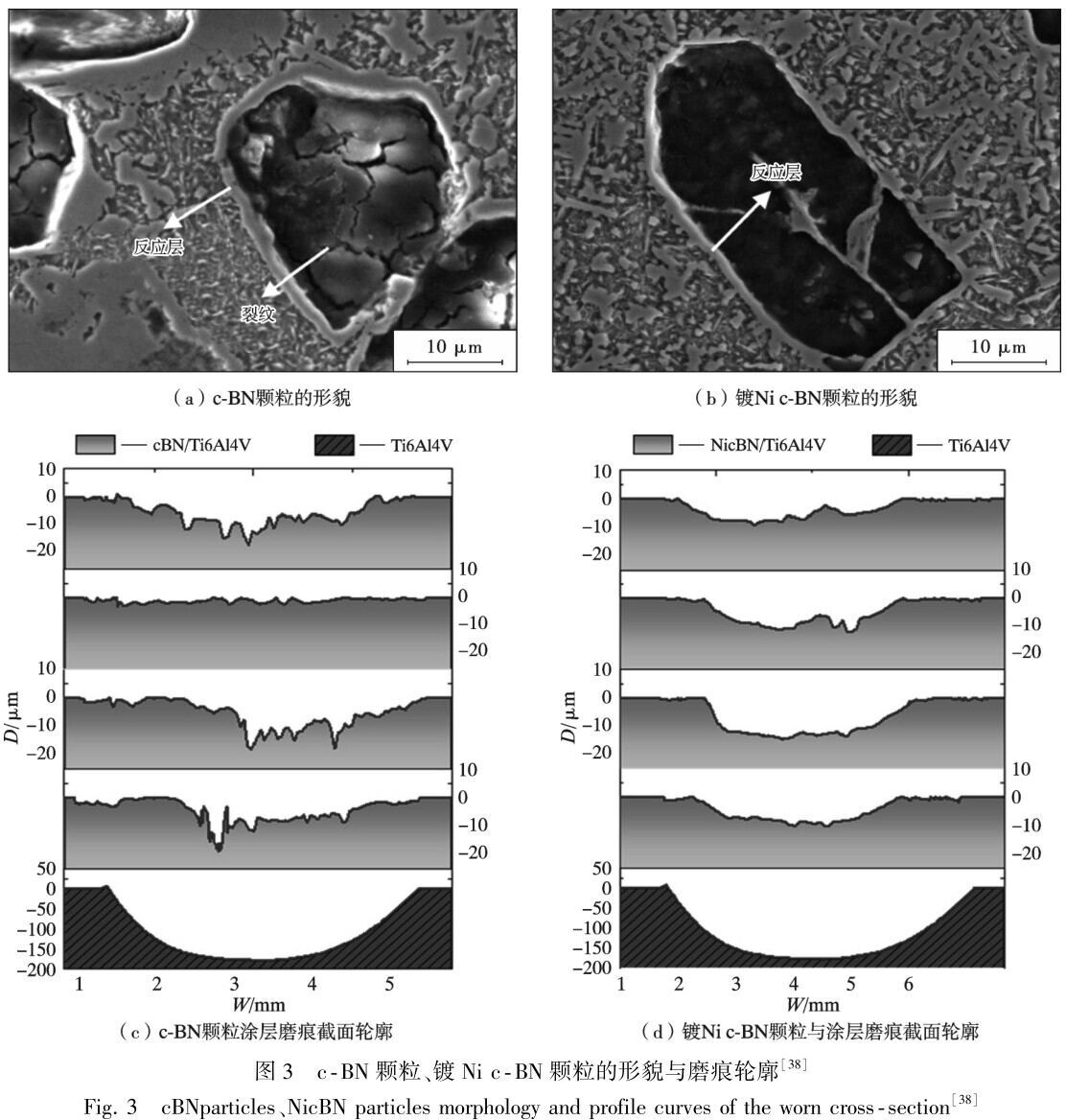

Ｆｕ等[38]选取包覆的步骤改善了直接增长硬质相在激光高温作用下容易分化产生裂纹的问题。如图3所示，无包覆的ｃ-ＢＮ颗粒在激光高温作用下分化产生裂纹，在干摩擦试验过程中，裂纹导致部门ｃ-ＢＮ颗粒分裂形成磨粒磨损，涂层出现窄而深的磨痕。而选取Ｎｉ包覆ｃ-ＢＮ颗粒的熔覆粉末经过激光作用后，ｃ-ＢＮ颗粒险些无裂纹产生，涂层的耐磨性显著提升[38]。

2.2原位天生硼化物陶瓷相

直接增长硬质相颗粒的步骤易产生裂纹，对硬质相颗粒增长包覆层固然会削减裂纹的产生，但是存在可包覆资料种类少、成本增长的问题。而选取原位天生的步骤令不存在上述问题，原位天生硬质相是利用激光高温作用使得熔覆粉末在溶解状态产生原位反映天生硬质相。原位天生的硬质相重要有硼化物陶瓷相、碳化物陶瓷相、氧化物陶瓷相称。

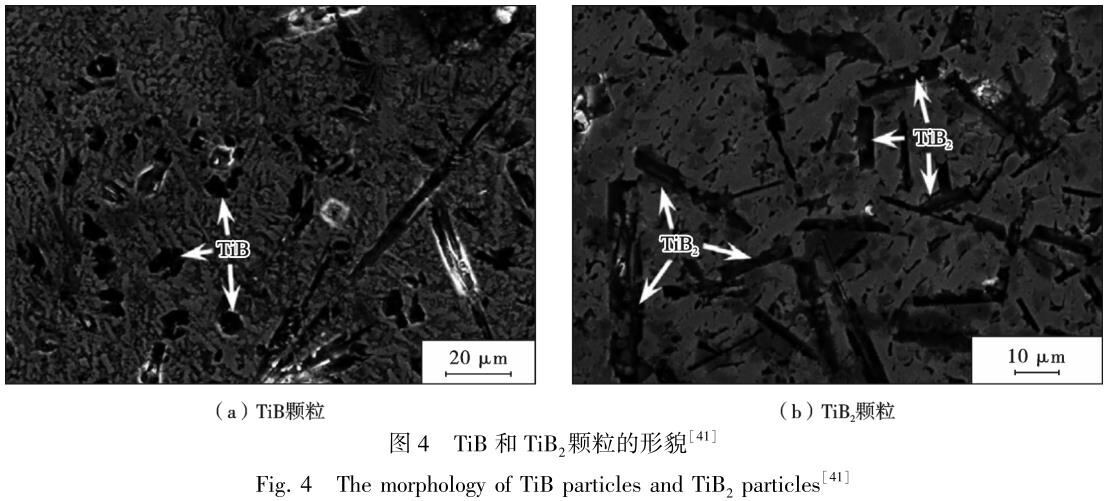

硼化物陶瓷导热率较高、高温不变性好，同时拥有高硬耐磨的特点[36]。选取激光熔覆技术造备的耐磨涂层中硼化物陶瓷相重要为ＴｉＢ2、ＴｉＢ陶瓷相[39，40]。天生ＴｉＢ2、ＴｉＢ陶瓷相的反映吉布斯自由能和反映天生焓都为负值且都为放热反映，因而ＴｉＢ2、ＴｉＢ陶瓷相在涂层中通常会同时出现，此表天生ＴｉＢ反映的吉布斯自由能更低，在反映充分的情况下，天生ＴｉＢ的反映更容易产生[41-44]。如图4所示，ＴｉＢ相描摹趋向六边形针状，ＴｉＢ2相描摹趋向六边形板块状[41]。刘頔等[45]造备了以ＴｉＢ、ＴｉＮ为重要硬质相的耐磨涂层，干摩擦试验批注ＴｉＢ、ＴｉＮ拥有钉扎强化作用而显著抑造了硬质相颗粒的剥落，提高了涂层耐磨性。

2.3原位天生碳化物陶瓷相

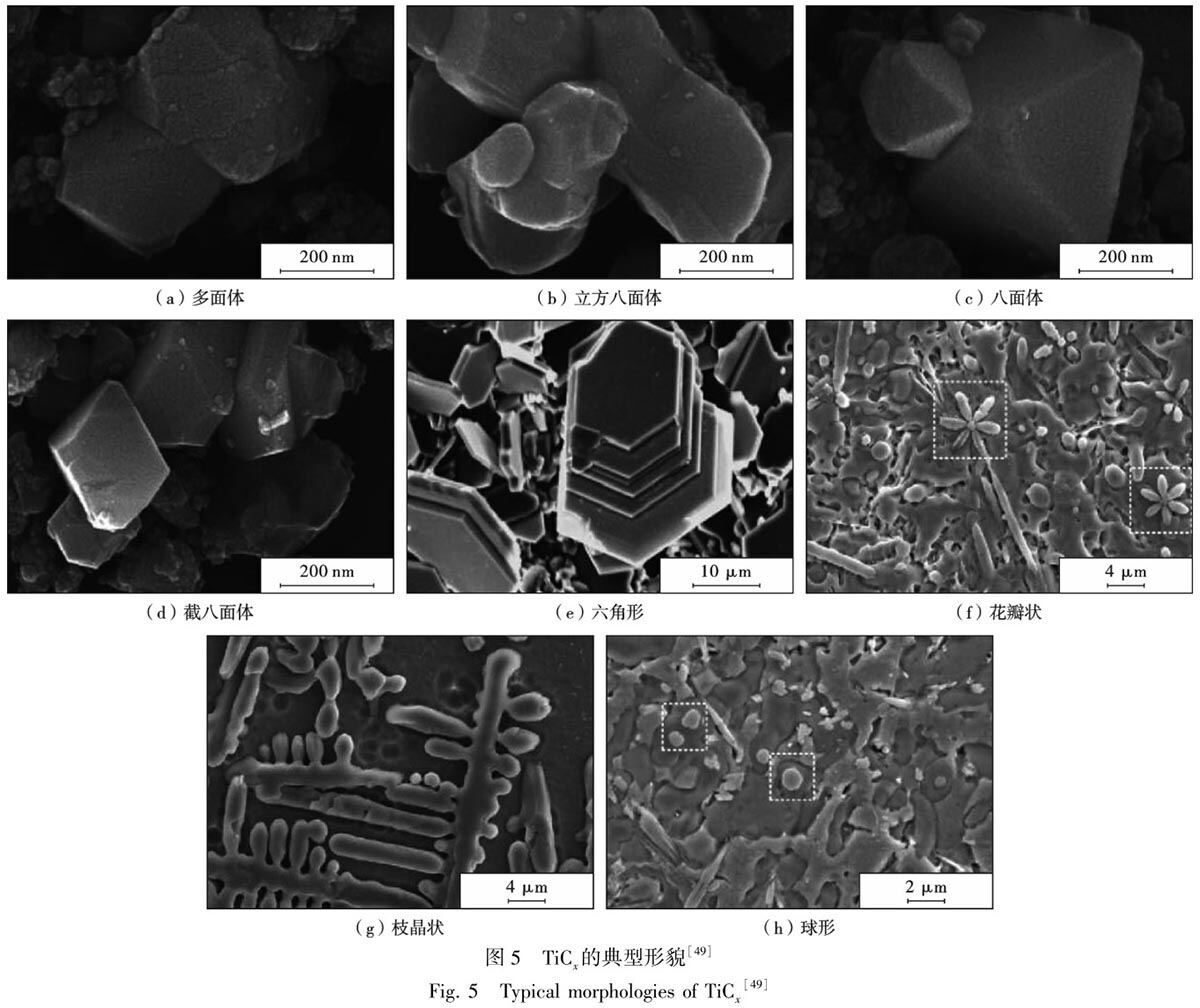

原位天生碳化物陶瓷相重要为(Ｔｉ，Ｗ)Ｃ1-ｘ[46]、ＴｉＣｘ[47]等。在熔覆涂层的形成过程中，当熔池中含有钛、碳和钨元素时，碳元素优吓纂钛元素反映天生ＴｉＣｘ，当碳元素过鼓和时才会和钨元素反映天生ＷＣ，而后ＷＣ和ＴｉＣｘ反映天生单一固溶体(Ｔｉ，Ｗ)Ｃ1-ｘ，因而(Ｔｉ，Ｗ)Ｃ1-ｘ在涂层中的含量极低，对涂层耐磨性的影响较幼[46，48]。ＴｉＣｘ陶瓷硬度高、弹性模量高、热力学参数和物理参数与钛合金相近，因而是激光熔覆造备耐磨涂层中利用较多的硬质相[46]。ＴｉＣｘ长短定计量比化合物，受激光熔覆工艺急剧溶解急剧凝固特点的影响，ＴｉＣｘ描摹各别，如图5所示，ＴｉＣｘ有枝晶状、花瓣状、球形或不规定状态等，但分歧描摹的ＴｉＣｘ对涂层耐磨性的影响还不足深刻的钻研[49]。Ｚｈａｏ等[50]造备的以ＴｉＣｘ为硬质相的耐磨涂层显微硬度最高为540ＨＶ。而马永[20]造备的以ＴｉＢ＋ＴｉＣ为硬质相的耐磨涂层显微硬度最高为1404.6ＨＶ，磨损量相比基体削减了66.67％。ＴｉＣｘ陶瓷作为涂层硬质相时，必要额表增长其他种类的硬质相才会显著提高涂层的耐磨性。

2.4原位天生氧化物陶瓷相

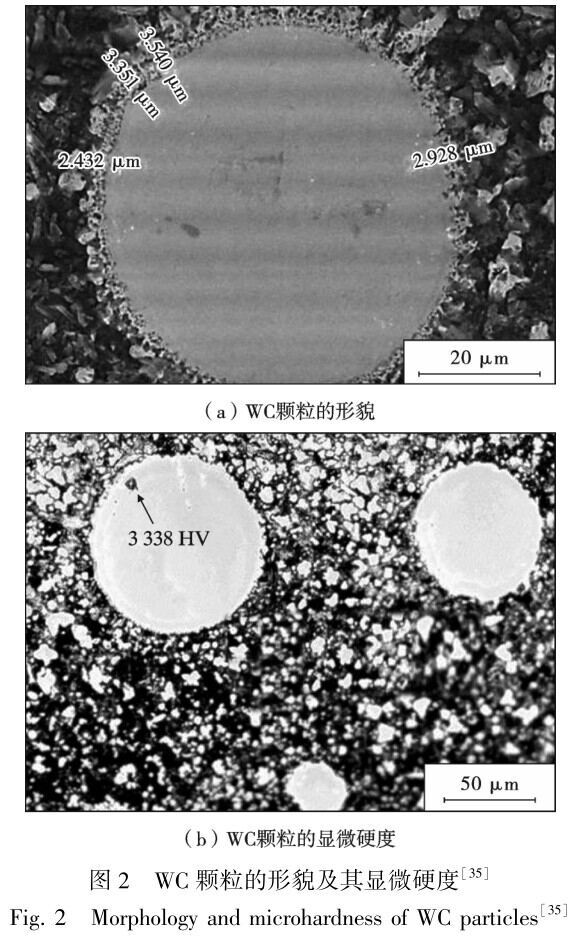

由于氧化物与液态金属的界面能较大，导致大无数氧化物陶瓷相在涂层中的润湿性较差，因而激光熔覆原位天生氧化物陶瓷的钻研较少，只有一些学者钻研了ＺｒＯ2陶瓷、Ａｌ2Ｏ3陶瓷[51-53]。ＺｒＯ2陶瓷除了拥有高强度、高硬度表，还拥有解除残存应力的作用[51，54]。罗雅等[51]在ＴＡ15合金表表造备的ＴｉＮｉ＋Ｔｉ2Ｎｉ复合ＺｒＯ2涂层，涂层显微硬度最高达到1070ＨＶ，磨损率远低于基体。

此表，超声振动的辅助工艺可降低氧化物润湿性差带来的不利影响。Ｗａｎｇ等[52]在激光熔覆过程中增长了超声振动的辅助工艺，造备了含Ａｌ2Ｏ3、Ｗ2(Ｃ，Ｏ)氧化物陶瓷相的涂层，超声振动使得涂层的晶粒细化，氧化物硬质相Ａｌ2Ｏ3、Ｗ2(Ｃ，Ｏ)在涂层中的润湿性有所改善，涂层均匀显微硬度达到1029.4ＨＶ，耐磨机能优异。

3、基体相特点对涂层耐磨性的影响

在激光熔覆技术造备的耐磨涂层中，含量占比最高的相为基体相

；逑嗫赡芴岣咄坎愕娜托院腿笫，预防涂层产生过多裂纹、气孔等缺点。耐磨涂层的基体相重要由钛基、镍基、钴基、铝基及其相互复合的资料系统形成，因而依照涂层基体相类型，把耐磨涂层分为金属基复合陶瓷涂层与金属间化合物复合陶瓷涂层。

3.1金属基体相

金属基复合陶瓷涂层的基体相由一种含量占比极高的金属元素形成。常见的金属基体相蕴含钛基、镍基、钴基等，因而金属基复合陶瓷涂层又可分为钛基、镍基、钴基复合陶瓷涂层。钛基复合陶瓷涂层的基体相与基材的物理性质类似，所以可能显著削减涂层的各类缺点，同时拥有较好的润湿性[55-57]。常见迪胙基体相由钛粉在激光熔覆过程中形成，林沛玲等[58]选择Ｔｉ＋Ｂ粉末造备了钛基复合ＴｉＢ陶瓷涂层，显微硬度偏低(650~770ＨＶ)。而Ｚｈａｏ等[13，59]、Ｌｕ等[60]造备迪胙基复合ＴｉＯｘ涂层基体相由ＴｉＯ2粉末形成，如图6所示，涂层组织致密、散布均匀，基材与涂层界面无裂纹，基材中的铝元素和钒元素扩散到了涂层，批注涂层与基材实现了优良的冶金结合，硬质相ＴｉＯｘ使得涂层均匀显微硬度达到了1583ＨＶ1Ｎ，涂层磨损率仅是基体磨损率0.1倍。

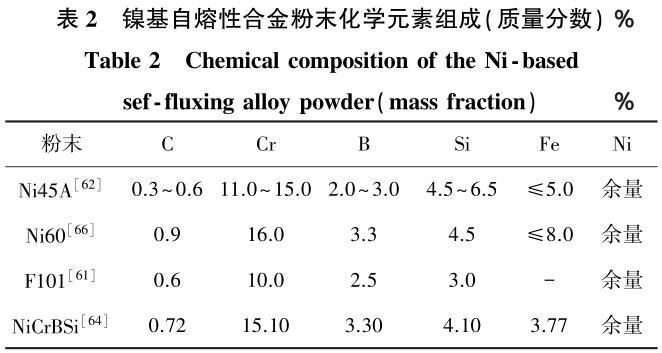

镍基复合陶瓷涂层的基体相由镍基自熔性合金粉末形成。用于激光熔覆的镍基自熔性合金粉末重要有Ｆ101镍基合金、Ｎｉ60、Ｎｉ45Ａ、ＮｉＣｒＢＳｉ等粉末[36，61-64]，其化学元素组成如表2所示。镍基自熔性合金粉末含有硼、硅等元素，在激光熔覆过程中拥有脱氧作用，而提高涂层的润湿性[36]。镍基复合陶瓷涂层的基体相由γ-Ｎｉ组成，γ-Ｎｉ可能与硅元素、铬元素、硼化物形成网格状的枝晶间共晶组织而显著提高了涂层的耐磨性[65，66]。Ｓａｍａｒ等[35]选择ＷＣ＋ＮｉＣｒＢＳｉ粉末造备的镍基复合ＷＣ＋Ｗ2Ｃ涂层，均匀显微硬度达到了1384ＨＶ1Ｎ。但镍基复合陶瓷涂层中同时存在少量的金属间化合物相ＴｉＮｉ，增长适量稀土元素则可能降低涂层中ＴｉＮｉ相的含量，提高α-Ｔｉ相的含量，降低涂层界面的开裂偏差[61，62]。

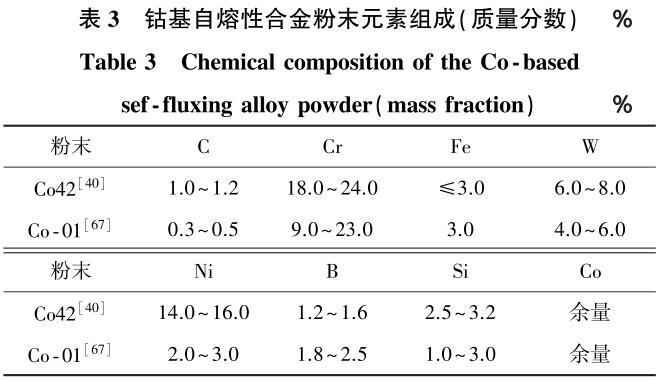

钴基复合陶瓷涂层的基体相由钴基自熔性合金粉末形成。用于激光熔覆迪胲基自熔性合金粉末价值较高，重要有Ｃｏ42、Ｃｏ-01等合金粉末，其化学成分如表3所示[40，67]。钴基复合陶瓷涂层的基体相重要为γ-Ｎｉ/Ｃｏ固溶体和少量的金属间化合物ＣｏＴｉ、ＣｏＴｉ2和ＮｉＴｉ[68，69]。γ-Ｎｉ/Ｃｏ固溶体、ＣｏＴｉ、ＣｏＴｉ2和ＮｉＴｉ脆性高，容易导致涂层出现裂纹，同时提高了涂层在干摩擦过程中出现开裂的概率，降低了涂层的耐磨性[70-74]。

Ｗｅｎｇ等[41，68，69]为解决钴基体相的脆性问题，选取了增长稀土元素的步骤，别离选择Ｃｏ42＋Ｂ4Ｃ＋ＳｉＣ＋Ｙ2Ｏ3粉末、Ｃｏ42＋Ｂ4Ｃ＋ＣｅＯ2粉末、Ｃｏ42＋ＴｉＮ粉末造备耐磨涂层，了局批注3种涂层都与基体为冶金结合方式，涂层中少量的金属间化合物不会导致涂层与基材的界面出现裂纹，并且通过增长适量稀土元素Ｙ2Ｏ3和ＣｅＯ2而细化涂层晶粒、显著减幼涂层内的微裂纹数量，因而含稀土元素的涂层耐磨机能提高。

3.2金属间化合物基体相

金属间化合物复合陶瓷涂层的基体相为金属间化合物相，这些基体相重要蕴含Ｔｉ-Ａｌ基、Ｔｉ-Ｎｉ基、Ｃｏ-Ｎｉ基、Ｎｉ-Ａｌ基，因而把金属间化合物复合陶瓷涂层分为Ｔｉ-Ａｌ基、Ｔｉ-Ｎｉ基、Ｃｏ-Ｎｉ基金属间化合物复合陶瓷涂层。

Ｔｉ-Ａｌ金属间化合物复合陶瓷涂层的基体相为Ｔｉ3Ａｌ金属间化合物，Ｔｉ3Ａｌ金属间化合物拥有低密度、高弹性模量、高屈服强度、优良的导热性和在高温下形成致密氧化膜提高抗氧化性蹬着点，但也存在韧性差、室温延展性差、对微裂纹敏感的弊端[75-77]。Ｔｉ-Ａｌ金属间化合物的利益使得涂层拥有较高的硬杜纂耐磨性，但韧性差的Ｔｉ-Ａｌ金属间化合物使得涂层不成预防线存在裂纹，即便在熔覆粉末中增长适量稀土元素也难以齐全解除，如Ｌｉ等[78]在熔覆粉末中增长Ｙ2Ｏ3，成功造备了Ｔｉ3Ａｌ金属间化合物复合陶瓷涂层，显微硬度在1250~1400ＨＶ2Ｎ之间，但涂层依然存在很多微观裂纹。

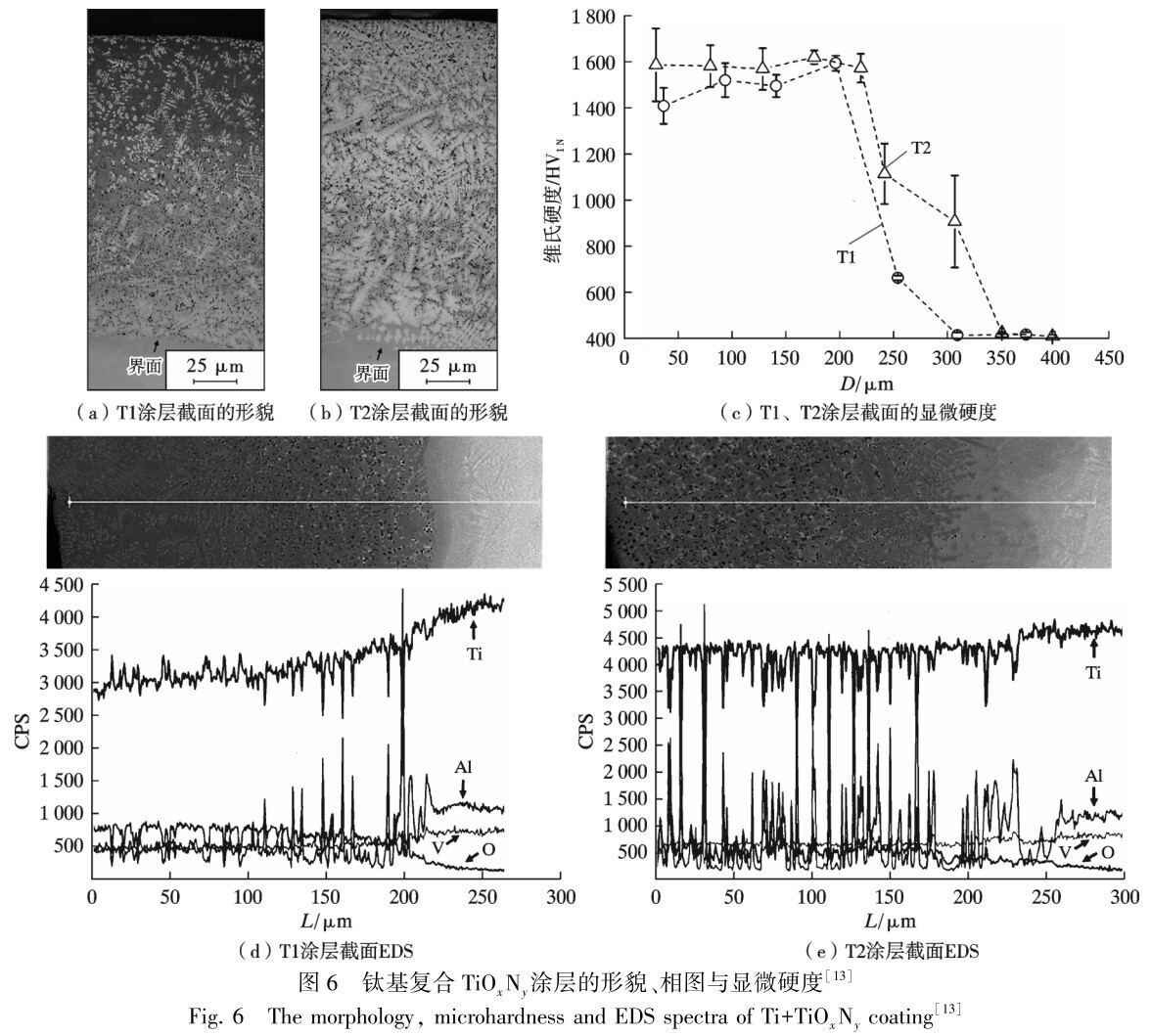

Ｔｉ-Ｎｉ基金属间化合物复合陶瓷涂层的基体相为ＴｉＮｉ、Ｔｉ2Ｎｉ相，ＴｉＮｉ、Ｔｉ2Ｎｉ金属间化合物拥有较好的硬杜纂耐磨性[79]。当熔覆粉末中Ｔｉ含量较多时，涂层基体相为枝晶状Ｔｉ2Ｎｉ，当Ｎｉ含量较多时，涂层基体相为ＴｉＮｉ[80]。ＴｉＮｉ和Ｔｉ2Ｎｉ与其他金属间化合物相比，并未阐发出显著的脆性，以ＴｉＮｉ和Ｔｉ2Ｎｉ物相为主的涂层无显著裂纹存在，组织较为致密，涂层与基体结合优良，但与Ｔｉ-Ａｌ金属间化合物复合陶瓷涂层相比，涂层硬度较低(580~900ＨＶ)[34，80]。

此表还有钻研较少的Ｃｏ-Ｎｉ、Ｎｉ-Ａｌ金属间化合物基体相。Ｃｏ-Ｎｉ金属间化合物基体相在形成过程中会同时天生与基材物理物理性质、热力学性质差距较大Ｃｏ-Ｔｉ相，导致涂层和基材的界面处产生裂纹[81]。Ｎｉ-Ａｌ基金属间化合物基体相拥有高温抗氧化与耐磨的利益，但存在温室脆性大的弊端[82]。

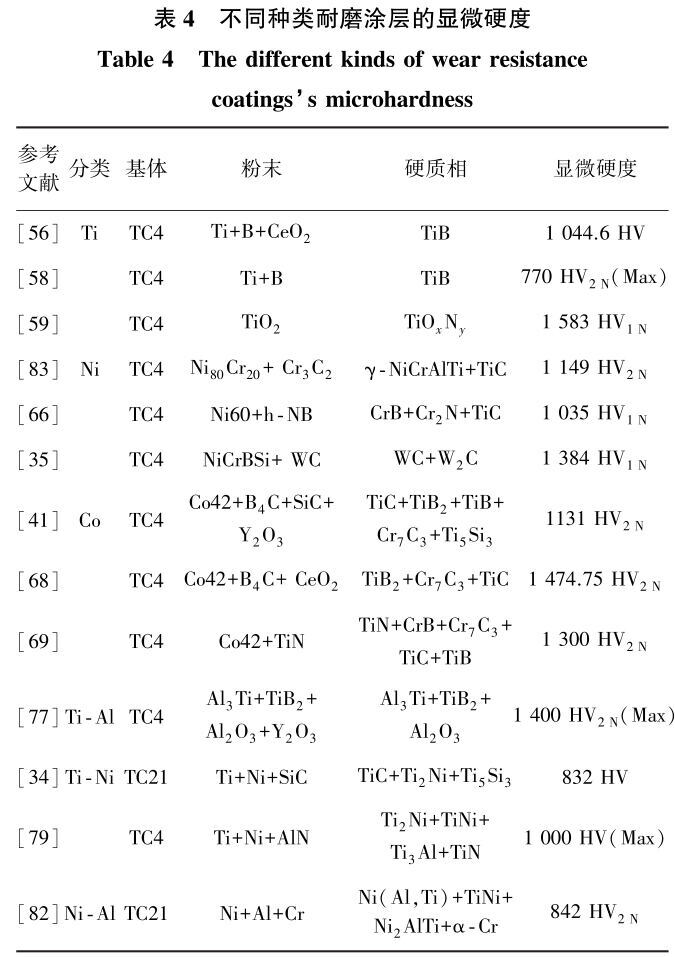

3.3分歧基体相形成的涂层耐磨机能对比

由于分歧窗者在测试涂层耐磨机能时选取了分歧的摩擦试验前提(摩擦方式、摩擦副材质、载荷、摩擦功夫等)，因而他们造备的耐磨涂层无法直接利用磨损率、摩擦系数等试验了局进行比力。而显微硬度在肯定水平上可反映涂层的耐磨机能，因而对分歧种类耐磨涂层的显微硬度进行了整顿总结，如表4所示。

4、自光滑相特点对涂层耐磨性的影响

选取激光熔覆技术造备的自光滑涂层以耐磨涂层的组分为基础并增长了自光滑相，因而与耐磨涂层相比，自光滑涂层的摩擦系数更低。

4.1形成自光滑相的资料

选取激光熔覆技术造备的自光滑涂层中，一些常见的固体光滑资料用于在激光熔覆过程中形成自光滑相，重要蕴含石墨烯[84]、六方氮化硼(ｈ-ＢＮ)[66]和各类硫化物[85，86]。石墨烯作为新型二维资料拥有强度高、韧性与自光滑性好的特点[87，88]。ｈ-ＢＮ是拥有层状结构的六方晶系，层与层之间由范德华键相连，因而是优良的固体光滑资料[66，89]。各类硫化物如ＭｏＳ2、ＷＳ2、ＴｉＳ、Ｔｉ2ＳＣ属于层状结构、层与层之间容易产生剪切滑移，在中低温干摩擦前提下形成转移膜而拥有自光滑成效[85，86]。但上述固体光滑资料作为熔覆粉末都存在润湿性差和在激光的高温作用下容易分化的问题，因而自光滑相在涂层中的含量较低[85，87-89]。针对固体光滑资料润湿性差和易分化的问题，重要有在熔覆粉末中直接增长固体光滑资料形成自光滑相和利用激光高温原位天生自光滑相2种解决步骤。

4.2直接增长自光滑相

在熔覆粉末中直接增长固体光滑资料必要选取低激光功率与高扫描速度的熔覆工艺参数，预防固体光滑资料在激光熔覆过程中齐全分化。石皋莲等[66]钻研了Ｎｉ60＋ｈ-ＢＮ粉末激光熔覆形成的自光滑涂层，未分化的ｈ-ＢＮ作为自光滑相，在高温干摩擦试验前提下，ｈ-ＢＮ颗粒软化并铺展形成光滑转移膜，磨损量相比Ｎｉ60粉末形成的涂层有显著削减。Ｚｈａｏ等[50]、Ｚｈａｎｇ等[84]选择钛＋石墨烯粉末在ＴＣ4合金表表造备自光滑涂层，在激光熔覆过程中，大部门石墨烯与钛元素反映天生了ＴｉＣ硬质相，少量石墨烯在高温下转化为石墨，少量石墨与未分化的石墨烯组成了自光滑相。在干摩擦试验中，自光滑相与涂层表表硬质相组成的机械混合层降低了摩擦副与涂层的接触应力，提高了涂层耐磨性[84]。

4.3原位天生自光滑相

利用激光高温原位反映的自光滑相含量更高，拥有更好的减磨成效。刘秀波等[85]、Ｌｉｕ等[86]以ＮｉＣｒ＋Ｃｒ3Ｃ2＋ＷＳ2粉末造备的涂层原位天生了Ｔｉ2ＳＣ＋ＣｒＳ自光滑相，在室温至600℃的摩擦前提下能够形成光滑转移膜，降低摩擦系数、磨损率

；而以Ｔｉ＋ＴｉＣ＋ＷＳ2粉末原位天生了Ｔｉ2ＳＣ＋ＴｉＳ自光滑相，涂层在中低温度下拥有不错的自光滑成效，但在500℃以上自光滑相会氧化失效形成氧化膜。

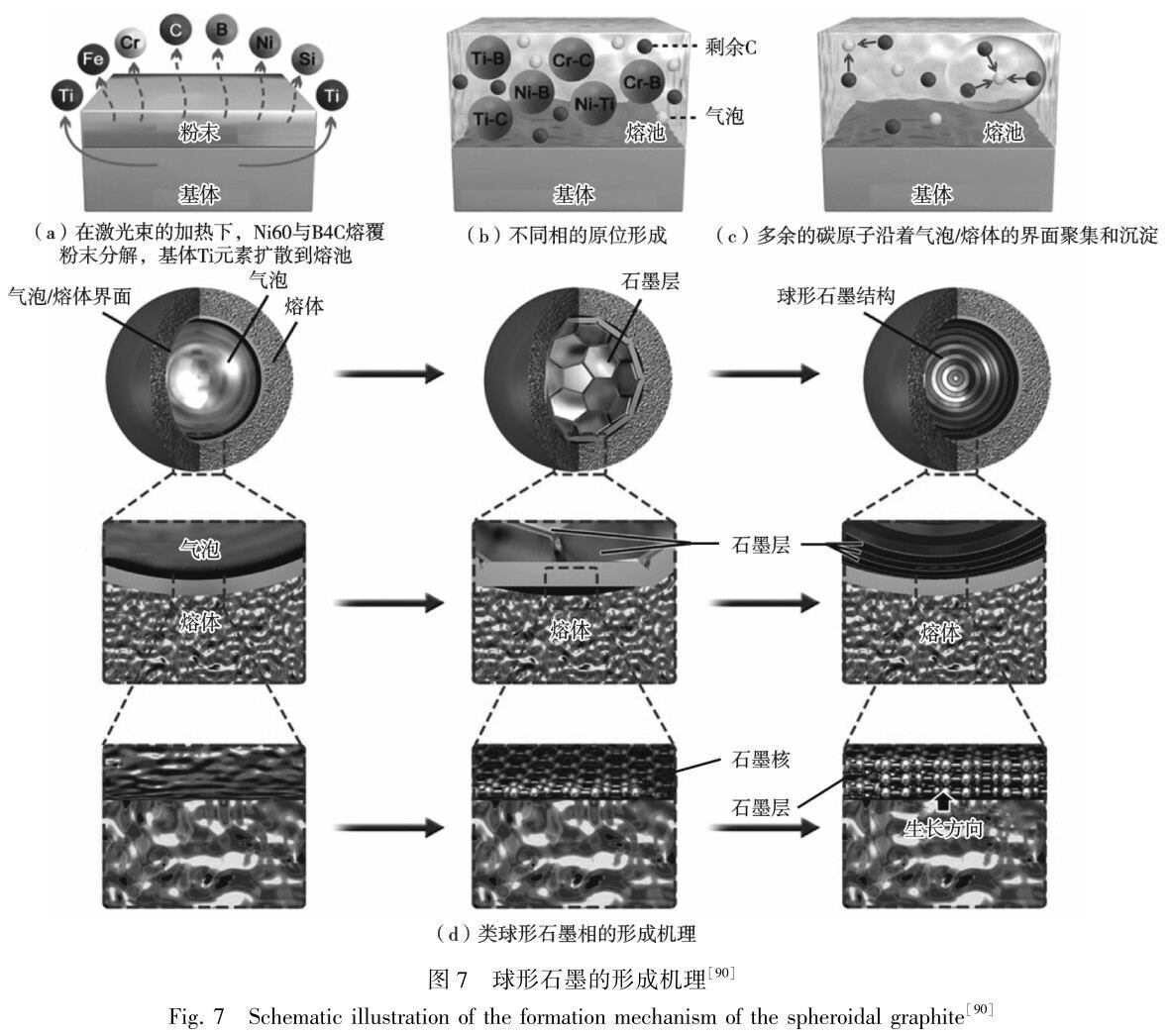

通常石墨烯在激光熔覆过程中会优吓纂Ｔｉ元素反映天生ＴｉＣｘ，因而石墨烯难以作为原位天生的自光滑相，Ｗｅｎｇ等[90]通过调整粉末比例、熔覆工艺参数，选取Ｎｉ60＋Ｂ4Ｃ粉末在ＴＣ4表表进行激光熔覆，原位天生了与石墨烯结构类似的球形石墨。在激光熔覆过程中原位天生球形石墨自光滑相的机理如图7所示，钛元素与碳元素天生ＴｉＣｘ后，有余碳原子沿着气泡与熔体的界面急剧非平衡凝固形成球形石墨，球形石墨使得涂层的摩擦系数降低、耐磨性显著提高(涂层耐磨性是基体的43.67倍)[90]。

5、总结和瞻望

综上，钛合金表表激光熔覆造备耐磨和自光滑涂层可能有效解决钛合金耐磨性差的问题，其中激光熔覆工艺与涂层组分(硬质相、基体相、自光滑相)是决定涂层耐磨性的重要成分。激光熔覆工艺参数设定重要选取试错的步骤进行屡次试验确定熔覆工艺参数

；超声振动可显著减幼涂层晶粒尺寸，而对涂层进行热处置则能够有效提高涂层的断裂韧性。硬质相是提高涂层耐磨性的关键成分，选取原位天生法形成的硬质相拥有无裂纹、硬质相边缘无破碎的幼颗粒的利益，而被宽泛用于耐磨涂层中硬质相的形成。镍基体相和钛基体相基拥有优良的润湿性，可显著削减涂层的裂纹、气孔缺点，提高涂层的综合机能。自光滑相的形成必要在熔覆粉末中增长可能原位天生自光滑相的资料，预防自光滑相在激光高温作用下大量分化。为了进一步提高激光熔覆技术造备的耐磨和自光滑涂层的耐磨机能，今后的钻研沉点应集中在以下几个方面。首先，成立可能综合思考各类成分(激光器类型、熔覆粉末类型和尺寸等成分)的数学模型用于设定熔覆工艺参数，使得涂层耐磨机能达到最佳。其次，开发更多的熔覆粉末资料，以解决涂层中硬质相和自光滑相含量占比偏低的问题。最后，深刻钻研分歧熔覆粉末在激光熔覆过程产生的各类复杂化学反映，进一步提高涂层耐磨性。

[参考文件]

[1]ＤＩＡＯＹ，ＺＨＡＮＧＫ.Ｍｉｃｒｏｓｔｒｕｃｔｕｒｅａｎｄｃｏｒｒｏｓｉｏｎｒｅｓ ｉｓｔ-ａｎｃｅｏｆＴＣ2ＴｉａｌｌｏｙｂｙｌａｓｅｒｃｌａｄｄｉｎｇｗｉｔｈＴｉ/Ｔｉ Ｃ/ＴｉＢ2ｐｏｗｄｅｒｓ[Ｊ].ＡｐｐｌｉｅｄＳｕｒｆａｃｅＳｃｉｅｎｃｅ，2015，352(15 ):163-168.

[2]ＰＬＯＯＹＲＤ，ＡＫＩＮＬＡＢＩＥＴ.Ａｎａｌｙｓｉｓｏｆｌａｓｅｒｃｌａｄｄｉｎｇｏｆｔｉｔａｎｉｕｍａｌｌｏｙ[Ｊ].ＭａｔｅｒｉａｌｓＴｏｄａｙ:Ｐｒｏｃｅｅｄｉｎｇｓ，2018，5(9):19594-19603.

[3]ＷＡＮＧＨ，ＬＩＵＱ，ＧＵＯＹ，ｅｔａｌ.ＭｏＦｅ1.5ＣｒＴｉＷＡｌＮｂｘｒ ｅ-ｆｒａｃｔｏｒｙｈｉｇｈ-ｅｎｔｒｏｐｙａｌｌｏｙｃｏａｔｉｎｇｆａｂｒｉｃａｔｅｄ ｂｙｌａｓｅｒｃｌａｄ-ｄｉｎｇ[Ｊ].Ｉｎｔｅｒｍｅｔａｌｌｉｃｓ，2019，115:106613.

[4]ＬＩＵＳＹ，ＹＵＮＧＣ.ＡｄｄｉｔｉｖｅｍａｎｕｆａｃｔｕｒｉｎｇｏｆＴｉ6 Ａｌ4Ｖａｌ-ｌｏｙ:Ａｒｅｖｉｅｗ[Ｊ].Ｍａｔｅｒｉａｌｓ＆Ｄｅｓｉｇｎ，2019，164:107552.

[5]宋德军，牛龙，杨成功.船舶海水管路钛合金利用技术钻研[Ｊ].罕见金属资料与工程，2020，49(3):1100-1104.

ＳＯＮＧＤＪ，ＮＩＵＬ，ＹＡＮＧＳＬ.Ｒｅｓｅａｒｃｈｏｎａｐｐｌｉｃａｔｉｏｎｔｅｃｈｎｏｌｏｇｙｏｆｔｉｔａｎｉｕｍａｌｌｏｙｓｉｎｓｅａｗａｔｅｒｐｉｐｅｌｉ ｎｅｓ[Ｊ].ＲａｒｅＭｅｔａｌＭａｔｅｒｉａｌｓａｎｄＥｎｇｉｎｅｅｒｉｎｇ，2020，49(3):1100 -1104.

[6]ＣＯＳＴＡＭ，ＶＥＮＤＩＴＴＩＭＬ，ＣＩＯＦＦＩＭ，ｅｔａｌ.Ｆａｔｉｇｕｅ ｂｅ-ｈａｖｉｏｒｏｆＰＶＤｃｏａｔｅｄＴｉ-6Ａｌ-4Ｖａｌｌｏｙ[Ｊ].Ｉｎｔｅｒｎ ａｔｉｏｎａｌＪｏｕｒｎａｌｏｆＦａｔｉｇｕｅ，2011，33(6):759-765.

[7]ＺＨＵＹ，ＷＥＩＷ，ＪＩＡＸ，ｅｔａｌ.ＤｅｐｏｓｉｔｉｏｎｏｆＴｉＣｆｉ ｌｍｏｎｔｉ-ｔａｎｉｕｍｆｏｒａｂｒａｓｉｏｎｒｅｓｉｓｔａｎｔｉｍｐｌａｎｔｍａｔｅｒｉａｌｂｙｉｏｎ-ｅｎｈａｎｃｅｄｔｒｉｏｄｅｐｌａｓｍａＣＶＤ[Ｊ].ＡｐｐｌｉｅｄＳｕｒｆａｃｅＳｃｉｅｎｃｅ，2012，262:156-158.

[8]ＲＡＭＡＺＡＮＫ，ＵＲＴＥＫＩＮＬ，ＣＥＹＬＡＮＡ，ｅｔａｌ.Ｔｈｒｅｅｔｙｐｅｓｏｆｃｅｒａｍｉｃｃｏａｔｉｎｇａｐｐｌｉｃａｂｉｌｉｔｙｉｎａｕｔｏｍｏ ｔｉｖｅｉｎｄｕｓｔｒｙｆｏｒｗｅａｒｒｅｓｉｓｔａｎｃｅｐｕｒｐｏｓｅ[Ｊ].ＩｎｄｕｓｔｒｉａｌＬｕｂｒｉｃａｔｉｏｎ＆Ｔｒｉｂｏｌｏｇｙ，2005，57(4):140-144.

[9]ＳＵＮＪ，ＴＯＮＧＷＰ，ＺＵＯＬ，ｅｔａｌ.Ｌｏｗ-ｔｅｍｐｅｒａｔｕｒｅ ｐｌａｓ-ｍａｎｉｔｒｉｄｉｎｇｏｆｔｉｔａｎｉｕｍｌａｙｅｒｏｎＴｉ/Ａｌｃｌａｄｓｈｅｅ ｔ[Ｊ].Ｍａ-ｔｅｒｉａｌｓ＆Ｄｅｓｉｇｎ，2013，47:408-415.

[10]ＬＩＮＹＣ，ＣＨＥＮＨＭ，ＣＨＥＮＹＣ.Ｔｈｅｅｆｆｅｃｔｏｆｄｉｆｆｅｒ ｅｎｔｍｅｔｈｏｄｓｔｏａｄｄｎｉｔｒｏｇｅｎｔｏｔｉｔａｎｉｕｍａｌｌｏｙｓｏｎｔｈｅ ｐｒｏｐｅｒｔｉｅｓｏｆｔｉｔａｎｉｕｍｎｉｔｒｉｄｅｃｌａｄｌａｙｅｒｓ[Ｊ].Ｍａｔｅｒｉａｌｓ＆Ｄｅｓｉｇｎ，2014，54:222-229.

[11]ＮＴＯＭＰＲＯＵＧＫＩＤＩＳＶ，ＭＡＲＴＩＮＪ，ＮｏｍｉｎéＡ，ｅｔａｌ.Ｓｅ -ｑｕｅｎｔｉａｌｒｕｎｏｆｔｈｅＰＥＯｐｒｏｃｅｓｓｗｉｔｈｖａｒｉｏｕｓｐｕｌｓ ｅｄｂｉｐｏｌａｒｃｕｒｒｅｎｔｗａｖｅｆｏｒｍｓ[Ｊ].ＳｕｒｆａｃｅａｎｄＣｏａｔｉｎｇｓＴｅｃｈｎｏｌｏｇｙ，2019，374:713-724.

[12]ＬＩＵＸＢ，ＭＥＮＧＸＪ，ＬＩＵＨＱ，ｅｔａｌ.Ｄｅｖｅｌｏｐｍｅｎｔａｎ ｄｃｈａｒａｃｔｅｒｉｚａｔｉｏｎｏｆｌａｓｅｒｃｌａｄｈｉｇｈｔｅｍｐｅｒａｔｕｒｅ ｓｅｌｆ-ｌｕｂｒｉｃａ-ｔｉｎｇｗｅａｒｒｅｓｉｓｔａｎｔｃｏｍｐｏｓｉｔｅｃｏａｔｉｎｇｓｏｎＴｉ-6Ａｌ-4Ｖａｌｌｏｙ[Ｊ].Ｍａｔｅｒｉａｌｓ＆Ｄｅｓｉｇｎ，2014，55:404-409.

[13]ＺＨＡＯＹＴ，ＬＵＭＹ，ＦＡＮＺＱ，ｅｔａｌ.Ｍｉｃｒｏｓｔｒｕｃｔｕｒｅ ｓａｎｄｍｅｃｈａｎｉｃａｌｐｒｏｐｅｒｔｉｅｓｏｆｗｅａｒ-ｒｅｓｉｓｔａｎｔｔｉｔａｎｉｕ ｍｏｘｉｄｅｃｏａｔ-ｉｎｇｓｄｅｐｏｓｉｔｅｄｏｎＴｉ-6Ａｌ-4Ｖａｌｌｏｙｕｓｉｎｇｌａｓｅｒｃｌａｄｄｉｎｇ[Ｊ].Ｊｏｕｒｎａｌｏｆ

ｔｈｅＥｕｒｏｐｅａｎＣｅｒａｍｉｃＳｏｃｉｅｔｙ，40(3):798-810.

[14]李嘉宁.激光熔覆技术及利用[Ｍ].北京:化学工业出版社，2016.

ＬＩＪＮ.Ｌａｓｅｒｃｌａｄｄｉｎｇｔｅｃｈｎｏｌｏｇｙａｎｄａｐｐｌｉｃａｔｉｏｎ [Ｍ].Ｂｅｉｊｉｎｇ:ＣｈｅｍｉｓｔｒｙＩｎｄｕｓｔｒｙＰｒｅｓｓ，2016.

[15]程成.基于钛合金表表激光熔覆ＣＢＮ温度场及熔池特点分析[Ｄ].沈阳:沈阳航空大学，2015.

ＣＨＥＮＧＣ.Ｔｈｅｔｅｍｐｅｒａｔｕｒｅｆｉｅｌｄａｎｄｔｈｅａｎａｌｙｓｉｓｏ ｆｍｏｌｔｈｎｐｏｏｌｂａｓｅｄｏｎＣＢＮｆｉｌｍｏｆｌａｓｅｒｃｌａｄｄｉｎｇｏｎｔｉｔａｎ ｉｕｍａｌｌｏｙｓｕｒｆａｃｅ[Ｄ].Ｓｈｅｎｙａｎｇ:ＳｈｅｎｙａｎｇＡｅｒｏｓｐａｃｅＵｎｉｖｅｒｓｉｔｙ，2015.

[16]刘成来.ＴＣ4钛合金机匣裂纹激光熔覆建复工艺钻研[Ｄ].哈尔滨:哈尔滨工业大学，2015.

ＬＩＵＣＬ.ＲｅｓｅａｒｃｈｏｎｃｒａｃｋｒｅｐａｉｒｏｆＴＣ4ｃａｓｉｎｇｂｙ ｌａｓｅｒｃｌａｄｉｎｇ[Ｄ].Ｈａｒｂｉｎ:ＨａｒｂｉｎＩｎｓｔｉｔｕｔｅｏｆＴｅｃｈｎｏｌｏｇ ｙ，2015.

[17]郑亮.钛合金表表激光熔覆二硅化钼涂层的组织与机能的钻研[Ｄ].上海:上海工程技术大学，2016.

ＺＨＥＮＧＬ.ＭｉｃｒｏｓｔｒｕｃｔｕｒｅａｎｄｐｒｏｐｅｒｔｉｅｓｏｆＭｏＳｉ2ｃ ｏａｔｉｎｇｌａｓｅｒｃｌａｄｄｉｎｇｏｎｔｉｔａｎｉｕｍａｌｌｏｙ[Ｄ].Ｓｈａｎｇｈａｉ:Ｓｈ ａｎｇｈａｉＵｎｉｖｅｒｓｉｔｙｏｆＥｎｇｉｎｅｅｒｉｎｇＳｃｉｅｎｃｅ，2016.

[18]崔爱永，胡芳友，张忠文，等.钛合金表表激光熔覆建复技术[Ｊ].中国表表工程，2011，24(2):61-64.

ＣＵＩＡＹ，ＨＵＦＹ，ＺＨＡＮＧＺＷ，ｅｔａｌ.Ｔｉｔａｎｉｕｍａｌｌｏｙｌａ -ｓｅｒｃｌａｄｄｉｎｇｒｅｐａｉｒｔｅｃｈｎｉｑｕｅ[Ｊ].ＣｈｉｎａＳｕｒｆａｃｅＥ ｎｇｉｎｅｅｒ-ｉｎｇ，2011，24(2):61-64.

[19]翁飞.钛合金表表陶瓷强化金属基复合激光熔覆层的微观组织与耐磨机能钻研[Ｄ].赤峰:山东大学，2017.

ＷＥＮＧＦ.Ｍｉｃｒｏｓｔｒｕｃｔｕｒｅａｎｄｗｅａｒｐｒｏｐｅｒｔｙｏｆｃｅｒａｍ ｉｃｓｒｅ-ｉｎｆｏｒｃｅｄｍｅｔａｌｍａｔｒｉｘｃｏｍｐｏｓｉｔｅｌａｓｅｒｃｌａｄｄｉｎｇｃｏａｔｉｎｇｓｏｎｔｉｔａｎｉｕｍａｌｌｏｙ[Ｄ].Ｊｉｎａｎ:ＳｈａｎｄｏｎｇＵｎｉｖｅｒｓｉｔｙ，2017.

[20]马永.ＴＣ4钛合金表表激光熔覆掺Ｙ2Ｏ3复合涂层的显微组织和机能[Ｄ].衡阳:南华大学，2017.

ＭＡＹ.Ｍｉｃｒｏｓｔｒｕｃｔｕｒｅａｎｄｐｒｏｐｅｒｔｉｅｓｏｆｔｈｅｌａｓｅｒ ｃｌａｄｄｅｄｃｏｍｐｏｓｉｔｅｃｏａｔｉｎｇｄｏｐｅｄｗｉｔｈＹ2Ｏ3ｏｎＴＣ4ｔｉｔａｎｉｕ ｍａｌｌｏｙ[Ｄ].Ｈｅｎｇｙａｎｇ:ＵｎｉｖｅｒｓｉｔｙｏｆＳｏｕｔｈＣｈｉｎａ，2017.

[21]高霁，宋德阳，冯俊文.工艺参数对钛合金激光熔覆ＣＢＮ涂层几何描摹的影响[Ｊ].表表技术，2015(1):77-87.

ＧＡＯＪ，ＳＯＮＧＤＹ，ＦＥＮＧＪＷ.ＩｎｆｌｕｅｎｃｅｏｆｐｒｏｃｅｓｓｉｎｇｐａｒａｍｅｔｅｒｓｏｎｇｅｏｍｅｔｒｉｃａｌｆｅａｔｕｒｅｓｏｆＣＢＮｃｏａｔｉｎ ｇｓｂｙｌａｓｅｒｃｌａｄｄｉｎｇｏｎｔｉｔａｎｉｕｍａｌｌｏｙ[Ｊ].ＳｕｒｆａｃｅＴｅｃｈｎｏｌｏｇｙ，2015(1):77-87.

[22]ＬＩＹＸ，ＳＵＫ，ＢＡＩＰ，ｅｔａｌ.Ｍｉｃｒｏｓｔｒｕｃｔｕｒｅａｎｄｐ ｒｏｐｅｒｔｙｃｈａｒａｃｔｅｒｉｚａｔｉｏｎｏｆＴｉ/ＴｉＢＣＮｒｅｉｎｆｏｒｃｅｄＴｉｂａｓｅｄｃｏｍｐｏｓｉｔｅｃｏａｔｉｎｇｓｆａｂｒｉｃａｔｅｄｂｙｌａｓｅｒｃｌａｄｄｉｎｇｗｉｔｈｄｉｆｆｅｒｅｎｔｓｃａｎｎｉｎｇｓｐｅｅｄ[Ｊ].ＭａｔｅｒｉａｌｓＣｈａｒａｃｔｅｒｉｚａｔｉｏｎ，2020，159:110023.

[23]谭金花，孙荣禄，牛伟，等.激光扫描速度对ＴＣ4合金表表激光熔覆复合涂层组织及机能的影响[Ｊ].资料导报，2020，34(12):12094-12100.

ＴＡＮＪＨ，ＳＵＮＲＬ，ＮＩＵＷ，ｅｔａｌ.Ｅｆｆｅｃｔｏｆｌａｓｅｒｓｃａｎｎ ｉｎｇｓｐｅｅｄｏｎｍｉｃｒｏｓｔｒｕｃｔｕｒｅａｎｄｐｒｏｐｅｒｔｉｅｓｏｆＴＣ4ａｌ ｌｏｙｓｕｒｆａｃｅｌａｓｅｒｃｌａｄｄｉｎｇｃｏｍｐｏｓｉｔｅｃｏａｔｉｎｇ[Ｊ].ＭａｔｅｒｉａｌｓＲｅｐｏｒｔｓ，2020，34(12):12094-12100.

[24]马玲玲.钛合金表表激光熔覆Ｔｉ￣Ｎｉ基复合涂层的微观组织与耐磨性[Ｄ].大连:大连理工大学，2017.

ＭＡＬＬ.Ｍｉｃｒｏｓｔｒｕｃｔｕｒｅａｎｄｗｅａｒｒｅｓｉｓｔａｎｃｅｏｆｌａｓ ｅｒｃｌａｄ-ｄｉｎｇＴｉ-Ｎｉｍａｔｒｉｘｃｏｍｐｏｓｉｔｅｃｏａｔｉｎｇｏｎｔｉｔａｎｉｕｍ ａｌｌｏｙｓｕｒ-ｆａｃｅ[Ｄ].Ｄａｌｉａｎ:ＤａｌｉａｎＵｎｉｖｅｒｓｉｔｙｏｆＴｅｃｈｎｏｌｏｇｙ，2017.

[25]董涛.钛合金表表激光熔覆Ｔｉ-Ａｌ-Ｓｉ涂层的结构特点及其高温抗氧化机能[Ｄ].昆明:昆明理工大学，2017.

ＤＯＮＧＴ.Ｍｉｃｒｏｓｔｒｕｃｔｕｒｅｃｈａｒａｃｔｅｒｉｓｔｉｃｓａｎｄｈｉｇｈ ｔｅｍｐｅｒａ-ｔｕｒｅｏｘｉｄａｔｉｏｎｒｅｓｉｓｔａｎｃｅｏｆＴｉ-Ａｌ-Ｓｉｃｏａｔｉｎｇｏｎｔｉｔａｎｉｕｍａｌ-ｌｏｙｂｙｌａｓｅｒｃｌａｄｄｉｎｇ[Ｄ].Ｋｕｎｍｉｎｇ:ＫｕｎｍｉｎｇＵｎｉｖｅｒｓｉｔｙｏｆＳｃｉｅｎｃｅａｎｄＴｅｃｈｎｏｌｏｇｙ，2017.

[26]ＳＵＩＸ，ＬＵＪ，ＺＨＡＮＧＷＰ，ｅｔａｌ.Ｅｆｆｅｃｔｏｆｓｐｅｃｉｆｉ ｃｅｎｅｒｇｙｏｎｍｉｃｒｏｓｔｒｕｃｔｕｒｅａｎｄｐｒｏｐｅｒｔｉｅｓｏｆｌａｓｅｒｃｌａｄｄｅｄＴｉＮ/Ｔｉ3ＡｌＮ-Ｔｉ3Ａｌｃｏｍｐｏｓｉｔｅｃｏａｔｉｎｇ[Ｊ].Ｏｐｔｉｃｓ＆ＬａｓｅｒＴｅｃｈ-ｎｏｌｏｇｙ，2020，131:106428.

[27]ＬＩＵＹＡ，ＹＡＮＧＬＪ，ＹＡＮＧＸＪ，ｅｔａｌ.Ｏｐｔｉｍｉｚａｔｉｏｎ ｏｆｍｉ-ｃｒｏｓｔｒｕｃｔｕｒｅａｎｄｐｒｏｐｅｒｔｉｅｓｏｆｃｏｍｐｏｓｉｔｅｃｏａｔｉｎ ｇｓｂｙｌａｓｅｒｃｌａｄｄｉｎｇｏｎｔｉｔａｎｉｕｍａｌｌｏｙ[Ｊ].ＣｅｒａｍｉｃｓＩｎｔｅｒｎａｔｉｏｎａｌ，2020，47(2):2230-2243.

[28]杨光，薛雄，钦兰云，等.旋转磁场对激光熔凝钛合金熔池的影响[Ｊ].罕见金属资料与工程，2016，45(7):1804-1810.

ＹＡＮＧＧ，ＸＵＥＸ，ＱＩＮＬＹ，ｅｔａｌ.Ｅｆｆｅｃｔｏｆｒｏｔａｔｉｎｇｍａ ｇ-ｎｅｔｉｃｆｉｅｌｄｏｎｌａｓｅｒｍｅｌｔｉｎｇｐｏｏｌｏｆｔｉｔａｎｉｕｍａｌｌ ｏｙ[Ｊ].ＲａｒｅＭｅｔａｌＭａｔｅｒｉａｌｓａｎｄＥｎｇｉｎｅｅｒｉｎｇ，2016，45(7):1804 -1810.

[29]王维，郭鹏飞，张建中，等.超声波对ＢＴ20钛合金激光熔覆过程的作用[Ｊ].中国激光，2013，40(8):0803004.

ＷＡＮＧＷ，ＧＵＯＰＦ，ＺＨＡＮＧＪＺ，ｅｔａｌ.ＵｌａｔｒａｓｏｎｉｃｅｆｆｅｃｔｏｎｌａｓｅｒｃｌａｄｄｉｎｇＢＴ20ｔｉｔａｎｉｕｍａｌｌｏｙｐｒｏ ｃｅｓｓ[Ｊ].ＣｈｉｎｅｓｅＪｏｕｒｎａｌｏｆＬａｓｅｒｓ，2013，40(8):0803004.

[30]翟永杰，刘秀波，乔世杰，等.热处置对钛合金激光熔覆自光滑耐磨复合涂层组织和摩擦学机能的影响[Ｊ].资料

；，2016，49(6):5-8.

ＺＨＡＩＹＪ，ＬＩＵＸＢ，ＱＩＡＯＳＪ，ｅｔａｌ.Ｉｎｆｌｕｅｎｃｅｏｆｈｅａｔｔｒｅａｔｍｅｎｔｏｎｓｅｌｆｌｕｂｒｉｃａｔｉｎｇｗｅａｒｒｅｓｉｓｔａｎｔ ｃｏｍｐｏｓｉｔｅｃｏａｔｉｎｇ’ｓｍｉｃｒｏｓｔｒｕｃｔｕｒｅａｎｄｔｒｉｂｏｌｏｇｉｃａｌｐｒｏｐｅｒｔｉｅｓｏｎｔｉｔａ-ｎｉｕｍａｌｌｏｙｌａｓｅｒｃｌａｄｄｉｎｇ[Ｊ].ＭａｔｅｒｉａｌｓＰｒｏｔｅｃｔｉｏｎ，2016，49(6):5-8.

[31]ＬＩＧＪ，ＬＩＪ，ＬＵＯＸ.Ｅｆｆｅｃｔｓｏｆｐｏｓｔ-ｈｅａｔｔｒｅａｔｍ ｅｎｔｏｎｍｉ-ｃｒｏｓｔｒｕｃｔｕｒｅａｎｄｐｒｏｐｅｒｔｉｅｓｏｆｌａｓｅｒｃｌａｄｄｅｄｃｏｍｐｏｓｉｔｅｃｏａｔ-ｉｎｇｓｏｎｔｉｔａｎｉｕｍａｌｌｏｙｓｕｂｓｔｒａｔｅ[Ｊ].Ｏｐｔｉｃｓ＆ＬａｓｅｒＴｅｃｈ-ｎｏｌｏｇｙ，2015，65:66-75.

[32]ＣＨＥＮＴ，ＬＩＷＢ，ＬＩＵＤＦ，ｅｔａｌ.Ｅｆｆｅｃｔｓｏｆｈｅａｔｔ ｒｅａｔｍｅｎｔｏｎｍｉｃｒｏｓｔｒｕｃｔｕｒｅａｎｄｍｅｃｈａｎｉｃａｌｐｒｏｐｅｒｔｉｅｓｏｆＴｉＣ/ＴｉＢｃｏｍｐｏｓｉｔｅｂｉｏｉｎｅｒｔｃｅｒａｍｉｃｃｏａｔｉｎｇｓｉｎ-ｓｉｔｕｓｙ ｎｔｈｅｓｉｚｅｄｂｙｌａｓｅｒｃｌａｄｄｉｎｇｏｎＴｉ6Ａｌ4Ｖ[Ｊ].ＣｅｒａｍｉｃｓＩｎｔｅｒｎａｔｉｏｎａｌ，47(1):755-768.

[33]乔世杰，刘秀波，翟永杰，等.时效处置对激光熔覆Ｎｉ60￣ｈＢＮ自光滑耐磨复合涂层的影响[Ｊ].利用激光，2015，35(6):623-628.

ＱＩＡＯＳＪ，ＬＩＵＸＢ，ＺＨＡＩＹＪ，ｅｔａｌ.Ｅｆｆｅｃｔｓｏｆａｇｉｎｇｔｒｅａｔｍｅｎｔｍｉｃｒｏｓｔｒｕｃｔｕｒｅａｎｄｔｒｉｂｏｌｏｇｉｃａｌｐｒｏｐｅ ｒｔｙｏｆｔｈｅｌａｓｅｒｃｌａｄＮｉ60-ｈＢＮｓｅｌｆ-ｌｕｂｒｉｃａｔｏｎｇａｎｔｉ-ｗｅ ａｒｃｏｍｐｏｓｉｔｅｃｏａｔｏｎｇｓｏｎｔｉｔａｎｉｕｍａｌｌｏｙ[Ｊ].ＡｐｐｌｉｅｄＬａｓｅｒ，201 5，35(6):623-628.

[34]ＳＵＩＸ，ＬＵＪ，ＺＨＡＮＧＸ，ｅｔａｌ.Ｍｉｃｒｏｓｔｒｕｃｔｕｒｅａｎｄ ｐｒｏｐｅｒ-ｔｉｅｓｏｆＴｉＣ-ｒｅｉｎｆｏｒｃｅｄＴｉ2Ｎｉ/Ｔｉ5Ｓｉ3ｅｕｔｅｃｔｉｃ -ｂａｓｅｄｌａｓｅｒｃｌａｄｄｉｎｇｃｏｍｐｏｓｉｔｅｃｏａｔｉｎｇ[Ｊ].ＪｏｕｒｎａｌｏｆＴｈｅｒｍａ ｌＳｐｒａｙＴｅｃｈｎｏｌｏｇｙ，2020，29(7):1838-1846.

[35]ＳＡＭＡＲＲＡＡ，ＨＵＳＳＥＩＮＡ，ＮＯＦＡＬＡ，ｅｔａｌ.Ａｃｏｎｔｒｉ-ｂｕｔｉｏｎｔｏｌａｓｅｒｃｌａｄｄｉｎｇｏｆＴｉ-6Ａｌ-4Ｖｔｉｔａｎｉｕｍ ａｌｌｏｙ[Ｊ].ＭｅｔａｌｌｕｒｇｉｃａｌＲｅｓｅａｒｃｈａｎｄＴｅｃｈｎｏｌｏｇｙ，2019，116 (6):634.

[36]刘家奇，宋明磊，陈传忠，等.钛合金表表激光熔覆技术的钻研进展[Ｊ].金属热处置，2019，44(5):87-96.

ＬＩＵＪＱ，ＳＯＮＧＭＬ，ＣＨＥＮＣＺ，ｅｔａｌ.Ｒｅｓｅａｒｃｈｐｒｏｇｒｅｓ ｓｏｆｌａｓｅｒｃｌａｄｄｉｎｇｔｅｃｈｎｏｌｏｇｙｏｎｓｕｒｆａｃｅｏｆｔｉｔａｎ ｉｕｍａｌｌｏｙ[Ｊ].ＨｅａｔＴｒｅａｔｍｅｎｔｏｆＭｅｔａｌｓ，2019，44(5):87-96.

[37]姚晓敏.钛合金表表激光熔覆ＣＢＮ涂层的机能钻研[Ｄ].沈阳:沈阳航空航天大学，2013.

ＹＡＯＸＭ.ＳｔｕｄｙｏｎｐｒｏｐｅｒｔｉｅｓｏｆＣＢＮｃｏａｔｉｎｇｂｙｌａｓ ｅｒｃｌａｄｄｉｎｇｏｎｔｈｅｓｕｒｆａｃｅｏｆｔｉｔａｎｉｕｍａｌｌｏｙ[Ｄ].Ｓｈｅ ｎｙａｎｇ:ＳｈｅｎｙａｎｇＡｅｒｏｓｐａｃｅＵｎｉｖｅｒｓｉｔｙ，2013.

[38]ＦＵＳＲ，ＬＩＪＹ，ＷＡＮＧＰ，ｅｔａｌ.Ｃｏｍｐａｒｉｓｏｎｏｆｔｈｅ ｍｉｃｒｏ-ｓｔｒｕｃｔｕｒｅｅｖｏｌｕｔｉｏｎａｎｄｗｅａｒｒｅｓｉｓｔａｎｃｅｏｆＴｉ6Ａｌ 4Ｖｃｏｍｐｏｓ-ｉｔｅｃｏａｔｉｎｇｓｒｅｉｎｆｏｒｃｅｄｂｙｈａｒｄｐｕｒｅｏｒＮｉ-ＰｌａｔｅｄｃｕｂｉｃｂｏｒｏｎｎｉｔｒｉｄｅｐａｒｔｉｃｌｅｓｐｒｅｐａｒｅｄｗｉｔｈＬａｓｅｒＣｌａｄｄｉｎｇｏｎａＴｉ6Ａｌ4Ｖｓｕｂｓｔｒａｔｅ[Ｊ].Ｃｏａｔｉｎｇｓ，2020，10(7):10070702.

[39]ＬＩＡＮＧＪ，ＹＩＮＸ，ＬＩＮＺ，ｅｔａｌ.Ｍｉｃｒｏｓｔｒｕｃｔｕｒｅａｎｄｗｅ ａｒｂｅｈａｖｉｏｒｓｏｆｌａｓｅｒｃｌａｄｄｉｎｇｉｎ-ｓｉｔｕＳｙｎｔｈｅｔｉｃ( ＴｉＢｘ＋ＴｉＣ)/(Ｔｉ2Ｎｉ＋ＴｉＮｉ)ｇｒａｄｉｅｎｔｃｏｍｐｏｓｉｔｅｃｏａｔｉｎｇｓ[Ｊ].Ｖａｃｕｕｍ，2020，176(6):109305.

[40]ＬＩＧＪ，ＬＩＪ，ＬＵＯＸ.Ｅｆｆｅｃｔｓｏｆｈｉｇｈｔｅｍｐｅｒａｔｕｒｅ ｔｒｅａｔｍｅｎｔｏｎｍｉｃｒｏｓｔｒｕｃｔｕｒｅａｎｄｍｅｃｈａｎｉｃａｌｐｒｏｐｅｒｔｉｅｓｏｆｌａｓｅｒ-ｃｌａｄＮｉＣｒＢＳｉ/ＷＣｃｏａｔｉｎｇｓｏｎｔｉｔａｎｉｕｍａｌｌｏｙｓｕｂｓｔｒａｔｅ [Ｊ].Ｍａｔｅ-ｒｉａｌｓＣｈａｒａｃｔｅｒｉｚａｔｉｏｎ，2014，98:83-92.

[41]ＷＥＮＧＦ，ＹＵＨＪ，ＣＨＥＮＣＺ，ｅｔａｌ.Ｍｉｃｒｏｓｔｒｕｃｔｕｒｅｓ ａｎｄｗｅａｒｐｒｏｐｅｒｔｉｅｓｏｆｌａｓｅｒｃｌａｄｄｉｎｇＣｏ-ｂａｓｅｄｃｏｍｐ ｏｓｉｔｅｃｏａｔ-ｉｎｇｓｏｎＴｉ-6Ａｌ-4Ｖ[Ｊ].Ｍａｔｅｒｉａｌｓ＆Ｄｅｓｉｇｎ，2015， 80:174-181.

[42]ＴＩＡＮＹＳ，ＣＨＥＮＣＺ，ＣＨＥＮＬＢ，ｅｔａｌ.Ｗｅａｒｐｒｏｐｅｒｔ ｉｅｓｏｆａｌｌｏｙｅｄｌａｙｅｒｓｐｒｏｄｕｃｅｄｂｙｌａｓｅｒｓｕｒｆａｃｅａｌｌｏ ｙｉｎｇｏｆｐｕｒｅｔｉｔａｎｉｕｍｗｉｔｈＢ4ＣａｎｄＴｉｍｉｘｅｄｐｏｗｄｅｒｓ[Ｊ].ＪｏｕｒｎａｌｏｆＭａ-ｔｅｒｉａｌｓＳｃｉｅｎｃｅ，2005，40(16):4387-4390.

[43]ＺＨＡＮＧＹＬ，ＬＩＪ，ＺＨＡＮＧＹＹ，ｅｔａｌ.Ｅｖｏｌｕｔｉｏｎｉｎｍ ｉｃｒｏ-ｓｔｒｕｃｔｕｒｅａｎｄｈｉｇｈ-ｔｅｍｐｅｒａｔｕｒｅｏｘｉｄａｔｉｏｎｂｅｈａｖ ｉｏｒｓｏｆｔｈｅｌａｓｅｒ-ｃｌａｄｄｉｎｇｃｏａｔｉｎｇｓｗｉｔｈｔｈｅＳｉａｄｄｉｔｉｏｎｃｏｎｔｅｎｔｓ[Ｊ].ＪｏｕｒｎａｌｏｆＡｌｌｏｙｓａｎｄＣｏｍｐｏｕｎｄｓ，2020，827:15413 1.

[44]ＭＡＫＵＣＨＮ，ＫＵＬＫＡＭ，ＤＺＩＡＲＳＫＩＰ，ｅｔａｌ.Ｌａｓｅｒｓｕｒ-ｆａｃｅａｌｌｏｙｉｎｇｏｆｃｏｍｍｅｒｃｉａｌｌｙｐｕｒｅｔｉｔａｎｉｕｍｗｉｔｈ ｂｏｒｏｎａｎｄｃａｒｂｏｎ[Ｊ].ＯｐｔｉｃｓａｎｄＬａｓｅｒｓｉｎＥｎｇｉｎｅｅｒｉｎｇ，2014，57:64-81.

[45]刘頔，李敏，黄坚，等.ＣｅＯ2含量对激光熔覆ＴｉＢ/ＴｉＮ涂层显微组织和机能的影响[Ｊ].中国激光，2017，44(12):1202009.

ＬＩＵＤ，ＬＩＭ，ＨＵＡＮＧＪ，ｅｔａｌ.ＥｆｆｅｃｔｏｆＣｅＯ2ｃｏｎｔｅｎｔ ｏｎｍｉｃｒｏｓｔｒｕｃｔｕｒｅｓａｎｄｐｒｏｐｅｒｔｉｅｓｏｆＴｉＢ/ＴｉＮｃｏａｔｉ ｎｇｂｙｌａｓｅｒｃｌａｄｄｉｎｇ[Ｊ].ＣｈｉｎｅｓｅＪｏｕｒｎａｌｏｆＬａｓｅｒｓ，2017，44(12):1202009.

[46]石皋莲，刘秀波，吴少华，等.ＴＡ2钛合金表表激光熔覆Ｔｉ2ＳＣ/ＴｉＳ自光滑耐磨复合涂层组织与机能[Ｊ].资料热处置学报，2016，37(7):198-202.

ＳＨＩＧＬ，ＬＩＵＸＢ，ＷＵＳＨ，ｅｔａｌ.ＭｉｃｒｏｓｔｒｕｃｔｕｒｅａｎｄｐｒｏｐｅｒｔｙｏｆｌａｓｅｒｃｌａｄＴｉ2ＳＣ/ＴｉＳｓｅｌｆ-ｌｕｂｒｉｃａｔｉｎｇａｎｔｉ-ｗｅａｒｃｏｍｐｏｓｉｔｅｃｏａｔｉｎｇｏｎＴＡ2ｔｉｔａｎｉｕｍａｌｌｏｙ[Ｊ].ＴｒａｎｓａｃｔｉｏｎｓｏｆＭａｔｅｒｉａｌｓａｎｄＨｅａｔＴｒｅａｔｍｅｎｔ，2016，37(7):198-202.

[47]ＷＡＮＧＹ，ＬＩＵＸＢ，ＬＩＵＹＦ，ｅｔａｌ.Ｍｉｃｒｏｓｔｒｕｃｔｕｒｅ ａｎｄｔｒｉ-ｂｏｌｏｇｉｃａｌｐｅｒｆｏｒｍａｎｃｅｏｆＮｉ60-ｂａｓｅｄｃｏｍｐｏｓｉｔｅ ｃｏａｔｉｎｇｓｏｎＴｉ6Ａｌ4ＶａｌｌｏｙｗｉｔｈｄｉｆｆｅｒｅｎｔＴｉ3ＳｉＣ2ｃｅｒａｍｉｃａｄｄｉｔｉｏｎｓｂｙｌａｓｅｒｃｌａｄｄｉｎｇ[Ｊ].ＣｅｒａｍｉｃｓＩｎｔｅｒｎａｔｉｏｎａｌ，2020，46(18):28996-29010.

[48]高明，赵忠民，张龙，等.潘超沉力下点火合成ＴｉＣ(Ｔｉ，Ｗ)Ｃ1-ｘ基细晶复合陶瓷钻研[Ｊ].粉末冶金工业，2011，21(2):36-40.

ＧＡＯＣ，ＺＨＡＯＺＭ，ＺＨＡＮＧＬ，ｅｔａｌ.Ｆｉｎｅ-ｇｒａｉｎｅｄＴｉＣ(Ｔｉ，Ｗ)Ｃ1-ｘｍａｔｒｉｘｃｅｒａｍｉｃｓｐｒｅｐａｒｅｄｂｙｃｏｍｂｕｓｔｉｏｎｓｙｎ-ｔｈｅｓｉｓｕｎｄｅｒｈｉｇｈｇｒａｖｉｔｙ[Ｊ].ＰｏｗｄｅｒＭｅｔａｌｌｕｒｇｙＩｎｄｕｓｔｒｙ，2011，21(2):36-40.

[49]张志强，杨凡，张天刚，等.激光熔覆碳化钛加强钛基复合涂层钻研进展[Ｊ].表表技术，2020，49(10):138-168.

ＺＨＡＮＧＺＱ，ＹＡＮＧＦ，ＺＨＡＮＧＴＧ，ｅｔａｌ.Ｒｅｓｅａｒｃｈｐｒｏ-ｇｒｅｓｓｏｆｌａｓｅｒｃｌａｄｄｉｎｇｔｉｔａｎｉｕｍｃａｒｂｉｄｅｒｅｉｎｆｏｒｃｅｄｔｉｔａｎｉｕｍ-ｂａｓｅｄｃｏｍｐｏｓｉｔｅｃｏａｔｉｎｇ[Ｊ].ＳｕｒｆａｃｅＴｅｃｈｎｏｌｏｇｙ，20 20，49(10):138-168.

[50]ＺＨＡＯＺＹ，ＺＨＡＮＧＬＺ，ＢＡＩＰＫ，ｅｔａｌ.Ｔｒｉｂｏｌｏｇｉｃａｌ ｂｅ-ｈａｖｉｏｒｏｆｉｎｓｉｔｕＴｉＣ/Ｇｒａｐｈｅｎｅ/Ｇｒａｐｈｉｔｅ/Ｔｉ6Ａｌ4Ｖ ｍａｔｒｉｘｃｏｍｐｏｓｉｔｅｔｈｒｏｕｇｈＬａｓｅｒｃｌａｄｄｉｎｇ[Ｊ].ＡｃｔａＭｅｔａｌｌｕｒｇｉｃａＳｉｎｉｃａ，2021，34:1317-1330.

[51]罗雅，袁琛杰，赵慧峰，等.钛合金表表激光熔覆Ｔｉ/Ｎｉ＋ＺｒＯ2涂层的组织与机能[Ｊ].理化检验-物理分册，2018，54(2):103-107.

ＬＵＯＹ，ＹＵＡＮＣＪ，ＺＨＡＯＨＦ，ｅｔａｌ.ＭｉｃｒｏｓｔｒｕｃｔｕｒｅａｎｄｐｒｏｐｅｒｔｉｅｓｏｆＴｉ/Ｎｉ＋ＺｒＯ2ｌａｓｅｒｃｌａｄｄｉｎｇｌａｙｅｒｏｎＴＡ15ｔｉｔａ-ｎｉｕｍａｌｌｏｙｓｕｒｆａｃｅ[Ｊ].ＰｈｙｓｉｃａｌＴｅｓｔｉｎｇａｎｄＣｈｅｍｉｃａｌＡｎａｌｙｓｉｓＰａｒｔＡ:Ｐｈｙｓｉｃａｌ Ｔｅｓｔｉｎｇ，2018，54(2):103-107.

[52]ＷＡＮＧＦＦ，ＬＩＣ，ＳＵＮＳ，ｅｔａｌ.Ａｌ2Ｏ3/ＴｉＯ2-Ｎｉ-ＷＣｃｏｍ-ｐｏｓｉｔｅｃｏａｔｉｎｇｓｄｅｓｉｇｎｅｄｆｏｒｅｎｈａｎｃｅｄｗｅａｒｐｅｒｆｏ ｒｍａｎｃｅｂｙｌａｓｅｒｃｌａｄｄｉｎｇｕｎｄｅｒｈｉｇｈ-ｆｒｅｑｕｅｎｃｙｍｉｃｒｏ-ｖｉｂｒａｔｉｏｎ[Ｊ].Ｍｅｔａｌｓ＆ＭａｔｅｒｉａｌｓＳｏｃｉｅｔｙ，2020，72(11):4060-40 68.

[53]ＷＡＮＧＤ，ＴＩＡＮＺ，ＷＡＮＧＳ，ｅｔａｌ.Ｍｉｃｒｏｓｔｒｕｃｔｕｒａｌ ｃｈａｒ-ａｃｔｅｒｉｚａｔｉｏｎｏｆＡｌ2Ｏ3-13％ＴｉＯ2ｃｅｒａｍｉｃｃｏａｔｉｎｇｓ ｐｒｅｐａｒｅｄｂｙｓｑｕａｓｈｐｒｅｓｅｔｔｉｎｇｌａｓｅｒｃｌａｄｄｉｎｇｏｎＧＨ4169ｓｕ ｐｅｒａｌｌｏｙ[Ｊ].Ｓｕｒｆａｃｅａｎｄ ＣｏａｔｉｎｇｓＴｅｃｈｎｏｌｏｇｙ，2014，254:195-201.

[54]郭英奎，李东波，周玉，等.ＺｒＯ2(2Ｙ)/316Ｌ不锈钢复合伙料的微观组织[Ｊ].中国有色金属学报，2003，13(4):963-967.

ＧＵＯＹＫ，ＬＩＤＢ，ＺＨＯＵＹ，ｅｔａｌ.ＺｒＯ2(2Ｙ)/316Ｌｍｉ-ｃｒｏｓｔｒｕｃｔｕｒｅｏｆｓｔａｉｎｌｅｓｓｓｔｅｅｌｃｏｍｐｏｓｉｔｅｓ[Ｊ].Ｔ ｈｅＣｈｉｎｓｅｓＪｏｕｒｎａｌｏｆＮｏｎｆｅｒｒｏｕｓＭｅｔａｌｓ，2003，13(4):963-967.

[55]ＺＨＡＮＧＴＧ，ＺＨＵＡＮＧＨＦ，ＺＨＡＮＧＱ，ｅｔａｌ.ＩｎｆｌｕｅｎｃｅｏｆＹ2Ｏ3ｏｎｔｈｅｍｉｃｒｏｓｔｒｕｃｔｕｒｅａｎｄｔｒｉｂｏｌｏｇｉｃａｌｐ ｒｏｐｅｒｔｉｅｓｏｆＴｉ-ｂａｓｅｄｗｅａｒ-ｒｅｓｉｓｔａｎｔｌａｓｅｒ-ｃｌａｄｌａｙｅｒｓｏｎＴＣ 4ａｌｌｏｙ[Ｊ].ＣｅｒａｍｉｃｓＩｎｔｅｒｎａｔｉｏｎａｌ，2020，46(9):13711-13723.

[56]ＨＡＮＧ.ＥｆｆｅｃｔｏｆｔｈｅＡｄｄｉｔｉｏｎｏｆＣｅＯ2ｏｎｔｈｅｍｉ ｃｒｏｓｔｒｕｃｔｕｒｅａｎｄｃｏｒｒｏｓｉｏｎｏｆｉｎ-ｓｉｔｕＴｉＢ/Ｔｉｃｏｍｐｏｓｉｔｅｃｏａｔｉｎｇｓｐｒｅｐａｒｅｄｂｙｌａｓｅｒｃｌａｄｄｉｎｇｔｅｃｈｎｏｌｏｇｙ[Ｊ].ＩｎｔｅｒｎａｔｉｏｎａｌＪｏｕｒｎａｌｏｆ ＥｌｅｃｔｒｏｃｈｅｍｉｃａｌＳｃｉｅｎｃｅ，2021，16(2):210255.

[57]ＬＩＡＮＧＪ，ＹＩＮＸ，ＬＩＮＺ，ｅｔａｌ.ＥｆｆｅｃｔｓｏｆＬａＢ6ｏｎ ｍｉｃｒｏ-ｓｔｒｕｃｔｕｒｅｅｖｏｌｕｔｉｏｎａｎｄｐｒｏｐｅｒｔｉｅｓｏｆｉｎ-ｓｉｔｕｓ ｙｎｔｈｅｔｉｃＴｉＣ＋ＴｉＢｘｒｅｉｎｆｏｒｃｅｄｔｉｔａｎｉｕｍｍａｔｒｉｘｃｏｍｐｏｓｉｔｅｃｏａｔｉ ｎｇｓｐｒｅｐａｒｅｄ ｂｙｌａｓｅｒｃｌａｄｄｉｎｇ[Ｊ].ＳｕｒｆａｃｅａｎｄＣｏａｔｉｎｇｓＴｅｃｈｎ ｏｌｏｇｙ，2020，403:126409.

[58]林沛玲，张有凤，杨湾湾，等.扫描速度对激光熔覆钛合金复合涂层显微组织的影响[Ｊ].热加工工艺，2019，48(10):132-135.

ＬＩＮＰＬ，ＺＨＡＮＧＹＦ，ＹＡＮＧＷＷ，ｅｔａｌ.Ｅｆｆｅｃｔｏｆｓｃａｎ-ｎｉｎｇｓｐｅｅｄｏｎｍｉｃｒｏｓｔｒｕｃｔｕｒｅｏｆｌａｓｅｒｃｌａｄｄｉｎｇｔ ｉｔａｎｉｕｍａｌｌｏｙｃｏｍｐｏｓｉｔｅｃｏａｔｉｎｇ[Ｊ].ＨｏｔＷｏｒｋｉｎｇＴｅｃｈｎｏｌｏｇｙ，201 9，48(10):132-135.

[59]ＺＨＡＯＹＴ，ＦＡＮＺＱ，ＴＡＮＱＹ，ｅｔａｌ.Ｉｎｔｅｒｆａｃｉａｌａｎ ｄｔｒｉ-ｂｏｌｏｇｉｃａｌｐｒｏｐｅｒｔｉｅｓｏｆｌａｓｅｒｄｅｐｏｓｉｔｅｄＴｉＯｘＮｙ/ ＴｉｃｏｍｐｏｓｉｔｅｃｏａｔｉｎｇｏｎＴｉａｌｌｏｙ[Ｊ].ＴｒｉｂｏｌｏｇｙＩｎｔｅｒｎａｔｉｏｎａｌ，2020，155:106758.

[60]ＬＵＭＹ，ＰＡＵＬＭＣ，ＺＨＡＯＹＴ，ｅｔａｌ.Ｌａｓｅｒｄｅｐｏｓｉｔｉ ｏｎｏｆｃｏｍｐｏｓｉｔｉｏｎａｌｌｙｇｒａｄｅｄｔｉｔａｎｉｕｍｏｘｉｄｅｏｎＴｉ6Ａｌ4 Ｖａｌｌｏｙ[Ｊ].ＣｅｒａｍｉｃｓＩｎｔｅｒｎａｔｉｏｎａｌ，2018，44(17):20851-2086 1.

[61]何星华，许晓静，戈晓岚，等.ＴＣ4钛合金表表激光熔覆含Ｌａ2Ｏ3的Ｆ101镍基涂层[Ｊ].罕见金属资料与工程，2017(4):1074-1079.

ＨＥＸＨ，ＸＵＸＪ，ＧＥＸＬ，ｅｔａｌ.ＬａｓｅｒｃｌａｄｄｉｎｇｏｆＦ101ｎｉｃｋｅｌｂａｓｅｄｃｏａｔｉｎｇｃｏｎｔａｉｎｉｎｇＬａ2Ｏ3ｏｎＴＣ4ｔｉｔ ａｎｉｕｍａｌｌｏｙ[Ｊ].ＲａｒｅＭｅｔａｌＭａｔｅｒｉａｌｓａｎｄＥｎｇｉｎｅｅｒｉｎｇ，2017(4):1074-1079.

[62]张天刚，庄怀风，姚波，等.Ｙ2Ｏ3对钛基激光熔覆层组织及机能的影响[Ｊ].复合伙料学报，2020，37(6):1390-1400.

ＺＨＡＮＧＴＧ，ＺＨＵＡＮＧＨＦ，ＹＡＯＢ，ｅｔａｌ.ＥｆｆｅｃｔｏｆＹ2Ｏ3ｏｎｍｉｃｒｏｓｔｒｕｃｔｕｒｅａｎｄｐｒｏｐｅｒｔｉｅｓｏｆＴｉ-ｂａｓｅｄｌａｓｅｒｃｌａｄｄｉｎｇｌａｙｅｒ[Ｊ].ＡｃｔａＭａｔｅｒｉａｅＣｏｍｐｏｓｉｔａｅＳｉｎｉｃａ，2020，37(6):1390-1400.

[63]孙荣禄，牛伟，王成扬.钛合金表表激光熔覆ＴｉＮ-Ｎｉ基合金复合涂层的组织和磨损机能[Ｊ].罕见金属资料与工程，2007，36(1):7-10.

ＳＵＮＲＬ，ＮＩＵＷ，ＷＡＮＧＣＹ.ＭｉｃｒｏｓｔｒｕｃｔｕｒｅａｎｄｗｅａｒｐｒｏｐｅｒｔｉｅｓｏｆｌａｓｅｒｃｌａｄｄｉｎｇＴｉＮ-Ｎｉｂａｓｅｄａｌｌｏｙｃｏｍｐｏｓｉｔｅｃｏａｔｉｎｇｏｎｔｉｔａｎｉｕｍａｌｌｏｙｓｕｒｆａｃｅ[Ｊ].ＲａｒｅＭｅｔａｌＭａｔｅｒｉａｌｓａｎｄＥｎｇｉｎｅｅｒｉｎｇ，2007，36(1):7-10.

[64]高秋实，闫华，秦阳，等.钛合金表表激光熔覆Ｔｉ-Ｎｉ＋ＴｉＮ＋ＭｏＳ2/ＴｉＳ自光滑复合涂层[Ｊ].资料钻研学报，2018，32(12):921-928.

ＧＡＯＱＳ，ＹＡＮＨ，ＱＩＮＹ，ｅｔａｌ.Ｓｅｌｆ-ｌｕｂｒｉｃａｔｉｎｇｗｅａｒ ｒｅ-ｓｉｓｔａｎｔｃｏｍｐｏｓｉｔｅｃｏａｔｉｎｇＴｉ-Ｎｉ＋ＴｉＮ＋ＭｏＳ2/ＴｉＳ ｐｒｅｐａｒｅｄｏｎＴｉ-6Ａｌ-4Ｖａｌｌｏｙｂｙｌａｓｅｒｃｌａｄｄｉｎｇ[Ｊ].ＣｈｉｎｅｓｅＪｏｕｒｎａｌｏｆＭａｔｅｒｉａｌｓＲｅｓｅａｒｃｈ，2018，32(12):921-928.

[65]ＪＥＹＡＰＲＡＫＡＳＨＮ，ＹＡＮＧＣＨ，ＴＳＥＮＧＳＰ.Ｃｈａｒａｃｔｅｒ-ｉｚａｔｉｏｎａｎｄｔｒｉｂｏｌｏｇｉｃａｌｅｖａｌｕａｔｉｏｎｏｆＮｉＣｒＭｏＮｂａｎｄＮｉＣｒＢ-ＳｉＣｌａｓｅｒｃｌａｄｄｉｎｇｏｎｎｅａｒ-αｔｉｔａｎｉｕｍａｌｌｏｙ[Ｊ].ＴｈｅＩｎｔｅｒ-ｎａｔｉｏｎａｌＪｏｕｒｎａｌｏｆＡｄｖａｎｃｅｄＭａｎｕｆａｃｔｕｒｉｎｇＴｅｃｈ ｎｏｌｏｇｙ，2020，106(5):2347-2361.

[66]石皋莲，吴少华，刘秀波，等.含ｈ￣ＢＮ迪胙合金激光熔覆自光滑耐磨涂层的摩擦学行为[Ｊ].光滑与密封，2015，40(11):89-93.

ＳＨＩＧＬ，ＷＵＳＨ，ＬＩＵＸＢ，ｅｔａｌ.Ｔｒｉｂｏｌｏｇｉｃａｌｐｒｏｐｅｒ ｔｉｅｓｏｆｓｅｌｆ-ｌｕｂｒｉｃａｔｉｎｇａｎｔｉ-ｗｅａｒｃｏｍｐｏｓｉｔｅｃｏａｔｉｎｇ ｗｉｔｈ10％ｈ-ＢＮｏｎＴｉ6Ａｌ4Ｖａｌｌｏｙｂｙｌａｓｅｒｃｌａｄｄｉｎｇ[Ｊ].ＬｕｂｒｉｃａｔｉｏｎＥｎ-ｇｉｎｅｅｒｉｎｇ，2015，40(11):89-93.

[67]李春燕，寇生中，赵燕春，等.钛合金表表激光熔覆Ｃｏ-ＷＣ复合涂层的组织及力学机能[Ｊ].职能资料，2015，46(7):07025-07029.

ＬＩＣＹ，ＫＯＵＳＺ，ＺＨＡＯＹＣ，ｅｔａｌ.ＭｉｃｒｏｓｔｒｕｃｔｕｒｅａｎｄｍｅｃｈａｎｉｃａｌｐｒｏｐｅｒｔｉｅｓｏｆｌａｓｅｒｃｌａｄｄｉｎｇＣｏ-ＷＣｃｏｍｐｏｓｉｔｅｃｏａｔｉｎｇｏｎｔｉｔａｎｉｕｍａｌｌｏｙ[Ｊ].ＪｏｒｕｎａｌｏｆＦｕｎｃｔｉｏｎ ａｌＭａｔｅｒｉ-ａｌｓ，2015，46(7):07025-07029.

[68]ＷＥＮＧＦ，ＹＵＨＪ，ＣＨＥＮＣＺ，ｅｔａｌ.ＦａｂｒｉｃａｔｉｏｎｏｆＣ ｏ-ｂａｓｅｄｃｏａｔｉｎｇｓｏｎｔｉｔａｎｉｕｍａｌｌｏｙｂｙｌａｓｅｒｃｌａｄｄｉ ｎｇｗｉｔｈＣｅＯ2ａｄｄｉｔｉｏｎ[Ｊ].ＭａｔｅｒｉａｌｓａｎｄＭａｎｕｆａｃｔｕｒｉｎｇＰｒｏｃｅｓｓ ｅｓ，2016，31(11):1461-1467.

[69]ＷＥＮＧＦ，ＹＵＨＪ，ＣＨＥＮＣＺ，ｅｔａｌ.Ｍｉｃｒｏｓｔｒｕｃｔｕｒｅ ａｎｄｐｒｏｐｅｒｔｙｏｆｃｏｍｐｏｓｉｔｅｃｏａｔｉｎｇｓｏｎｔｉｔａｎｉｕｍａｌｌｏｙ ｄｅｐｏｓｉｔｅｄｂｙｌａｓｅｒｃｌａｄｄｉｎｇｗｉｔｈＣｏ42＋ＴｉＮｍｉｘｅｄｐｏｗｄｅｒｓ[Ｊ].Ｊｏ ｕｒｎａｌｏｆＡｌｌｏｙｓ＆Ｃｏｍｐｏｕｎｄｓ，2016，686:74-81.

[70]张珊.钛合金激光熔覆钴基涂层的造备及数值仿照[Ｄ].大连:大连理工大学，2015.

ＺＨＡＮＧＳ.ＦａｂｒｉｃａｔｉｏｎａｎｄＮｕｍｅｒｉｃａｌＳｉｍｕｌａｔｉｏｎｏｆ ｃｏｂａｌｔ-ｂａｓｅｄｃｏｍｐｏｓｉｔｅｃｏａｔｉｎｇｏｎｔｉｔａｎｉｕｍａｌｌｏｙｓｕｒｆａｃｅｂｙｌａｓｅｒｃｌａｄｄｉｎｇ[Ｄ].Ｄａｌｉａｎ:ＤａｌｉａｎＵｎｉｖｅｒｓｉｔｙｏｆＴｅｃｈｎｏｌｏｇｙ，2015.

[71]ＬＩＪ，ＳＵＭ，ＬＩＧ，ｅｔａｌ.Ａｔｏｍｉｃｓｔｒｕｃｔｕｒｅｒｅｖｏｌｕｔｉｏ ｎａｎｄｅｘｃｅｌｌｅｎｔｐｅｒｆｏｒｍａｎｃｅｉｍｐｒｏｖｅｍｅｎｔｏｆｃｏｍｐｏｓｉｔｅｓ ｉｎｄｕｃｅｄｂｙｌａｓｅｒｕｌｔｒａｆｉｎｅ-ｎａｎｏｔｅｃｈｎｏｌｏｇｙ[Ｊ].ＣｏｍｐｏｓｉｔｅｓＰａｒｔＢＥｎｇｉｎｅｅｒｉｎｇ，2020，185:107792.

[72]ＳＨＵＦＹ，ＺＨＡＮＧＢ，ＬＩＵＴ，ｅｔａｌ.ＥｆｆｅｃｔｓｏｆｌａｓｅｒｐｏｗｅｒｏｎｍｉｃｒｏｓｔｒｕｃｔｕｒｅａｎｄｐｒｏｐｅｒｔｉｅｓｏｆｌａｓｅｒｃｌａｄｄｅｄＣｏＣｒＢＦｅ-ＮｉＳｉｈｉｇｈ-ｅｎｔｒｏｐｙａｌｌｏｙａｍｏｒｐｈｏｕｓｃｏａｔｉｎｇｓ[Ｊ].ＳｕｒｆａｃｅａｎｄＣｏａｔｉｎｇｓＴｅｃｈｎｏｌｏｇｙ，2019，358:667-675.

[73]李春燕，寇生中，赵燕春，等.钛合金表表激光熔覆钴基合金层的组织及力学机能[Ｊ].资料热处置学报，2015，36(2):171-178.

ＬＩＣＹ，ＫＯＵＳＺ，ＺＨＡＯＹＣ，ｅｔａｌ.ＭｉｃｒｏｓｔｒｕｃｔｕｒｅａｎｄｍｅｃｈａｎｉｃａｌｐｒｏｐｅｒｔｙｏｆｌａｓｅｒｃｌａｄＣｏ-ｂａｓｅｄａｌｌｏｙ ｃｏａｔｉｎｇｓｏｎｔｉｔａｎｉｕｍａｌｌｏｙ[Ｊ].ＴｒａｎｓａｃｔｉｏｎｓｏｆＭａｔｅｒｉａｌｓａｎｄ ＨｅａｔＴｒｅａｔ-ｍｅｎｔ，2015，36(2):171-178.

[74]董世运，马运哲，徐滨士，等.激光熔覆资料钻研近况[Ｊ].资料导报，2006，20(6):5-13.

ＤＯＮＧＳＹ，ＭＡＹＺ，ＸＵＢＳ，ｅｔａｌ.Ｃｕｒｒｅｎｔｓｔａｔｕｓｏｆｍａ -ｔｅｒｉａｌｆｏｒｌａｓｅｒｃｌａｄｄｉｎｇ[Ｊ].ＭａｔｅｒｉａｌｓＲｅｐｏｒｔｓ， 2006，20(6):5-13.

[75]ＤＪＡＮＡＲＴＨＡＮＹＳ，ＶＩＡＬＡＪＣ，ＢＯＵＩＸＪ.Ａｎｏｖｅｒｖｉｅｗ ｏｆｍｏｎｏｌｉｔｈｉｃｔｉｔａｎｉｕｍａｌｕｍｉｎｉｄｅｓｂａｓｅｄｏｎＴｉ3Ａｌａ ｎｄＴｉＡｌ[Ｊ].ＭａｔｅｒｉａｌｓＣｈｅｍｉｓｔｒｙ＆Ｐｈｙｓｉｃｓ，2001，72(3):301-319.

[76]ＬＹＵＳ，ＳＵＮＹ，ＲＥＮＬ，ｅｔａｌ.Ｓｉｍｕｌｔａｎｅｏｕｓｌｙａｃｈｉｅｖｉｎ ｇｈｉｇｈｔｅｎｓｉｌｅｓｔｒｅｎｇｔｈａｎｄｆｒａｃｔｕｒｅｔｏｕｇｈｎｅｓｓｏｆ Ｔｉ/Ｔｉ-Ａｌｍｕｌｔｉｌａｙｅｒｅｄｃｏｍｐｏｓｉｔｅｓ[Ｊ].Ｉｎｔｅｒｍｅｔａｌｌｉｃｓ，2017，90:16-22.

[77]ＺＨＡＮＧＷＢ，ＬＩＷＳ，ＺＨＡＩＨＭ，ｅｔａｌ.Ｍｉｃｒｏｓｔｒｕｃｔｕｒｅａｎｄｔｒｉｂｏｌｏｇｉｃａｌｐｒｏｐｅｒｔｉｅｓｏｆｌａｓｅｒｉｎ-ｓｉｔｕｓｙｎ ｔｈｅｓｉｚｅｄＴｉ3ＡｌｃｏｍｐｏｓｉｔｅｃｏａｔｉｎｇｏｎＴｉ-6Ａｌ-4Ｖ[Ｊ].ＳｕｒｆａｃｅａｎｄＣｏａｔｉｎｇｓＴｅｃｈｎｏｌｏｇｙ，2020，395:125944.

[78]ＬＩＪＮ，ＣＨＥＮＣＺ，ＷＡＮＧＤＧ.Ｓｕｒｆａｃｅｍｏｄｉｆｉｃａｔｉｏｎｏｆｔｉ-ｔａｎｉｕｍａｌｌｏｙｗｉｔｈｌａｓｅｒｃｌａｄｄｉｎｇＲＥｏｘｉｄｅｓｒｅｉｎｆ ｏｒｃｅｄＴｉ3Ａｌ-ｍａｔｒｉｘｃｏｍｐｏｓｉｔｅｓ[Ｊ].ＣｏｍｐｏｓｉｔｅｓＰａｒｔＢ:Ｅｎｇｉｎｅｅｒｉｎｇ，2012，43(3):1207-1212.

[79]马玲玲，李涵，孙琳，等.钛合金表表激光熔覆Ｔｉ/Ｎｉ-ＡｌＮ复合涂层的组织与摩擦磨损机能[Ｊ].热加工工艺，2018，47(4):180-184.

ＭＡＬＬ，ＬＩＨ，ＳＵＮＬ，ｅｔａｌ.Ｍｉｃｒｏｓｔｒｕｃｔｕｒｅａｎｄｆｒｉｃｔ ｉｏｎａｎｄｗｅａｒｐｒｏｐｅｒｔｉｅｓｏｆｌａｓｅｒｃｌａｄｄｉｎｇＴｉ/Ｎｉ-ＡｌＮ ｃｏｍｐｏｓｉｔｅｃｏａｔｉｎｇｏｎｔｉｔａｎｉｕｍａｌｌｏｙｓｕｒｆａｃｅ[Ｊ].ＨｏｔＷｏｒｋｉｎｇＴｅｃｈｎｏｌ-ｏｇｙ，2018，47(4):180-184.

[80]ＬＩＵＳＮ，ＬＩＵＺＤ，ＷＡＮＧＹ，ｅｔａｌ.Ｔｉ-ｂａｓｅｄｃｏｍｐｏｓｉｔｅｃｏａｔｉｎｇｓｗｉｔｈｇｒａｄｉｅｎｔＴｉＣｘｒｅｉｎｆｏｒｃｅｍｅｎｔｓｏｎＴＣ4ｔｉｔａｎｉｕｍａｌｌｏｙｐｒｅｐａｒｅｄｂｙｌａｓｅｒｃｌａｄｄｉｎｇ[Ｊ].ＳｃｉｅｎｃｅＣｈｉｎａ，2014，57(7):1454-1461.

[81]ＡＤＥＳＩＮＡＯ，ＦＡＲＯＴＡＤＥＧＡ，ＰｏｐｏｏｌａＡＰ.Ｓｙｎｔｈｅｓｉｓ，ｐａｒａｍｅｔｒｉｃａｎｄｔｒｉｂｏｌｏｇｉｃａｌｓｔｕｄｙｏｆｌａｓｅｒｃｌａｄＣｏ-Ｎｉｂｉｎａｒｙｃｏａｔｉｎｇｓｏｎｔｉｔａｎｉｕｍａｌｌｏｙ[Ｊ].ＭａｔｅｒｉａｌｓＲｅｓｅａｒｃｈＥｘｐｒｅｓｓ，2019，6(5):056512.

[82]张显，胡记，隋欣梦，等.Ｃｒ元素含量对ＴＣ21钛合金表表激光熔覆Ｎｉ-Ａｌ涂层组织与机能的影响[Ｊ].表表技术，2020，49(1):311-317.

ＺＨＡＮＧＸ，ＨＵＪ，ＳＵＩＸＭ，ｅｔａｌ.Ｅｆｆｅｃｔｓｏｆｃｈｒｏｍｉｕｍｅｌ-ｅｍｅｎｔｃｏｎｔｅｎｔｏｎｍｉｃｒｏｓｔｒｕｃｔｕｒｅｓａｎｄｐｒｏｐｅｒｔｉｅｓｏｆｌａｓｅｒｃｌａｄｄｉｎｇＮｉ-ＡｌｃｏａｔｉｎｇｏｎＴＣ21ｔｉｔａｎｉｕｍａｌｌｏｙ[Ｊ].ＳｕｒｆａｃｅＴｅｃｈｎｏｌｏｇｙ，2020，49(1):311-317.

[83]孟祥军，刘秀波，刘海青，等.钛合金表表激光熔覆高温自光滑耐磨复合涂层[Ｊ].焊接学报，2015，36(5):59-64.

ＭＥＮＧＸＪ，ＬＩＵＸＢ，ＬＩＵＨＱ，ｅｔａｌ.Ｈｉｇｈｔｅｍｐｅｒａｔｕｒｅｓｅｌｆ-ｌｕｂｒｉｃａｔｉｎｇｗｅａｒｒｅｓｉｓｔａｎｔｃｏｍｐｏｓｉｔｅｃｏａｔｉｎｇｐｒｅｐａｒｅｄｏｎｔｉｔａｎｉｕｍａｌｌｏｙｓｕｒｆａｃｅｂｙｌａｓｅｒｃｌａｄｄｉｎｇ[Ｊ].ＴｒａｎｓａｃｔｉｏｎｓｏｆｔｈｅＣｈｉｎａＷｅｌｄｉｎｇＩｎｓｔｉｔｕｔｉｏｎ，2015，36(5):59-64.

[84]ＺＨＡＮＧＬＺ，ＺＨＡＯＺＹ，ＢＡＩＰＫ，ｅｔａｌ.Ｉｎ-ｓｉｔｕｓｙｎｔｈｅｓｉｓｏｆＴｉＣ/ｇｒａｐｈｅｎｅ/Ｔｉ6Ａｌ4Ｖｃｏｍｐｏｓｉｔｅｃｏａｔｉｎｇｂｙｌａｓｅｒｃｌａｄ-ｄｉｎｇ[Ｊ].ＭａｔｅｒｉａｌｓＬｅｔｔｅｒｓ，2020，270:127711.

[85]刘秀波，王勉，乔世杰，等.ＴＡ2合金激光熔覆钛基自光滑耐磨复合涂层的高温摩擦学机能[Ｊ].摩擦学学报，2018，38(3):283-290.

ＬＩＵＸＢ，ＷＡＮＧＭ，ＱＩＡＯＳＪ，ｅｔａｌ.Ｈｉｇｈｔｅｍｐｅｒａｔｕｒｅｔｒｉｂｏｌｏｇｉｃａｌｐｒｏｐｅｒｔｉｅｓｏｆｌａｓｅｒｃｌａｄｄｉｎｇｔｉｔａｎｉｕｍｍａｔｒｉｘｓｅｌｆ-ｌｕｂｒｉｃａｔｉｎｇｗｅａｒｒｅｓｉｓｔａｎｔｃｏｍｐｏｓｉｔｅｃｏａｔｉｎｇｏｎＴＡ2Ａｌｌｏｙ[Ｊ].Ｔｒｉｂｏｌｏｇｙ，2018，38(3):283-290.

[86]ＬＩＵＸＢ，ＭＥＮＧＸＪ，ＬＩＵＨＱ，ｅｔａｌ.Ｄｅｖｅｌｏｐｍｅｎｔａｎｄｃｈａｒａｃｔｅｒｉｚａｔｉｏｎｏｆｌａｓｅｒｃｌａｄｈｉｇｈｔｅｍｐｅｒａｔｕｒｅｓｅｌｆ-ｌｕｂｒｉｃａ-ｔｉｎｇｗｅａｒｒｅｓｉｓｔａｎｔｃｏｍｐｏｓｉｔｅｃｏａｔｉｎｇｓｏｎＴｉ-6Ａｌ-4Ｖａｌｌｏｙ[Ｊ].ＭａｔｅｒｉａｌｓａｎｄＤｅｓｉｇｎ，2014，55:404-409.

[87]ＪＩＡＮＧＢＺ，ＺＨＡＯＺＣ，ＧＯＮＧＺＢ，ｅｔａｌ.Ｓｕｐｅｒｌｕｂｒｉｃｉｔｙｏｆｍｅｔａｌ-ｍｅｔａｌｉｎｔｅｒｆａｃｅｅｎａｂｌｅｄｂｙｇｒａｐｈｅｎｅａｎ ｄＭｏＷＳ4ｎａｎｏｓｈｅｅｔｓ[Ｊ].ＡｐｐｌｉｅｄＳｕｒｆａｃｅＳｃｉｅｎｃｅ，2020，520:146303.

[88]ＭＯＫＨＡＬＩＮＧＡＭＡ，ＫＵＭＡＲＤ，ＳＲＩＶＡＳＴＡＶＡＡ.Ｍｅ-ｃｈａｎｉｃａｌｂｅｈａｖｉｏｕｒｏｆｇｒａｐｈｅｎｅｒｅｉｎｆｏｒｃｅｄａｌｕｍｉｎｕｍｎａｎｏｃｏｍｐｏｓｉｔｅｓ[Ｊ].ＭａｔｅｒｉａｌｓＴｏｄａｙ:Ｐｒｏｃｅｅｄｉｎｇｓ，2017，4(2):3952-3958.

[89]牛伟，孙荣禄.ｈ￣ＢＮ含量对激光熔覆自光滑涂层微观组织和磨损机能的影响[Ｊ].中国激光，2011，38(8):0803011.

ＮＩＵＷ，ＳＵＮＲＬ.Ｅｆｆｅｃｔｏｆｈ-ＢＮｃｏｎｔｅｎｔｏｎｍｉｃｒｏｓｔｒ ｕｃ-ｔｕｒｅｓａｎｄｗｅａｒｒｅｓｉｓｔａｎｃｅｏｆｌａｓｅｒｃｌａｄｄｉｎｇｓｅｌｆ -ｌｕｂｒｉｃａｎｔｃｏａｔｉｎｇｓ[Ｊ].ＣｈｉｎｅｓｅＪｏｕｒｎａｌｏｆＬａｓｅｒｓ，2011，38(8):0803011.

[90]ＷＥＮＧＦ，ＨＵＣ，ＣＨＥＮＣＺ，ｅｔａｌ.Ｌａｓｅｒｃｌａｄｄｉｎｇｉｎ ｄｕｃｅｄｓｐｈｅｒｉｃａｌｇｒａｐｈｉｔｉｃｐｈａｓｅｓｂｙｓｕｐｅｒ-ａｓｓｅｍｂｌｙｏ ｆｇｒａｐｈｅｎｅ-ｌｉｋｅｍｉｃｒｏｓｔｒｕｃｔｕｒｅｓａｎｄｔｈｅａｎｔｉｆｒｉｃｔｉｏｎｂｅｈａｖｉｏｒ[Ｊ].ＡＣＳＣｅｎｔｒａｌＳｃｉｅｎｃｅ，2021，7(2):318-326.
