一、产品名称：TC4钛锻件、钛合金锻件

1、商标及执行尺度

2、化学成分

二、产品名称：TC11钛锻件

TC11钛合金是新型航空设备上起头利用的一种α-β型钛合金，该合金是一种综合机能优良的热强钛合金，在500℃以下拥有优异的热强机能（高温强度、蠕变抗力等），并拥有较高室温强度及优良的热加工工艺机能，重要利用于航空发起机压气机盘、叶片、鼓筒及飞机结构件等零件
。随着航空领域技术的不休发展，航空零件的造作对钛合金的机能提出了较高的要求，其机能与资料内部组织结构亲昵有关，通过选取相宜的热处置工艺进行内部显微组织的调控，可获得拥有优异组织机能迪胙合金零件
。

本文钻研了TC11钛合金在双沉退火和固溶时效两种热处置工艺下的组织和机能特点，确定了固溶时效工艺作为提高抗拉强度的最终强化热处置工艺，并进行分歧固溶、时效工艺参数的热处置试验，分析了TC11钛合金固溶时效工艺参数-显微组织-力学机能之间的相互影响机造，并对固溶和时效工艺参数进行优化分析，得到了可获得良好组织机能的强化热处置工艺组合，达到了图样对零件力学机能的要求，且为后续的TC11钛合金理论钻研堆集了丰硕的数据，拥有沉要的理论和工程现实意思
。

TC11合金属于马氏体型的α+β型热强钛合金，其名义成分为Ti-6.5Al-3.5Mo-1.5Zr-0.3Si
。它拥有比强度高，中温机能好，耐侵蚀机能好，委顿强度大蹬着点，且可热处置强化，是造作航空发起机，高压压气机盘以及叶片等的重要资料，也被用于造作飞机上的沉要承力部件
。

三、产品名称：TA15钛锻件

钛脊合金拥有多多优异的机能，如高的比强度、良好的耐侵蚀性、优良的低温机能以及无磁等特点，宽泛利用于航空、航天、海洋、汽车和生物医药产业
。

其利用水平日益成为衡量一个国度或地域的经济水平、社会发展和战术职位的沉要指标
。TA15钛合金是一种通用型高铝含量的近α型钛合金，兼有α型和α+β型钛合金的利益，拥有中等室和善高温强度，优良的热不变性和焊接机能，长时工作温度可达500℃，重要用于飞机结构件和发起机上，是一种沉要的航空资料
。

钻研发现，晶粒细化能够有效提升钛合金的强度及塑性，进一步提高其使用寿命
。大塑性变形技术（SPD）通过对金属施加大的塑性应变，有效细化金属组织，从而获得亚微米甚至纳米尺寸的晶粒，提高合金的综合机能

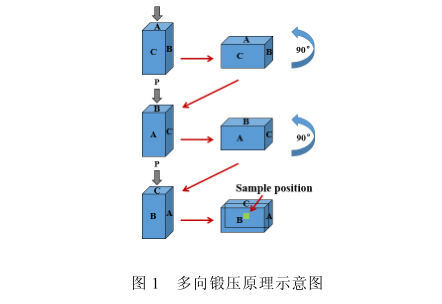

。多向锻压工艺（MDF）是一种典型的大塑性变形步骤，变形过程中对块状金属资料沿三个分歧的轴向进行反复压缩，其工艺道理如图 1 所示
。多向等温锻压不仅工艺单一、成本低，并且可使用现有的工业设备实现造备大块致密资料并使资料机能得到改善等主张，可直接用于工业出产
。目前，对初始组织为片状或双态组织的 TA15 钛合金大变形量的热加工组织演变的钻研多有报路
。对初始组织为等轴状的TA15钛合金热加工变形的钻研多在近β或β单相区温度区间，但存在变形后冷却速度不够快易造成晶粒尺寸迅速长大和资料不均匀问题，且高温β相组织难以保留
。由于TA15合金锻压温度区间窄，在β转变温度下成形拥有较低的延展性
。因而，钻研在相变点以下温度区间内大塑性变形参数对组织机能的影响拥有较大的现实意思
。本尝试通过等温多向锻压尝试，结合组织观察和室温拉伸机能测试，对在α+β相区温度加热后在分歧变形前提下变形水冷后的初始组织为等轴状的TA15钛合金的显微组织演变和室温拉伸机能进行钻研，探明初生α随变形路次和温度的演化法规，以获得组织均匀、综合机能优异的TA15合金资料
。

TA15钛锻件锻压的组织变动特点：

1) TA15 钛合金经多向锻压变形后，晶粒重要通过机械破碎和动态再结晶细化
。700 ℃变形前提下随着变形路次的增长，晶粒细化的重要方式由机械破碎转向陆续动态再结晶，组织中粗壮的初生α晶粒得到显著细化，3路次后细化至6.0μm，等轴α晶粒增多，显微组织均匀性得到有效提高
。

2) 3 路次变形前提下，随着变形温度的升高，资猜中的动态再结晶景象显著，合金中位错等缺点削减，900 ℃，3路次变形前提下初生α晶粒细化成效不显著
。

3) 多向锻压变形后，随着锻压路次的增长，资料的强塑性提高，700 ℃，3路次变形前提下抗拉强度提高到1443 MPa，延长率增长到13.6%，变形温度的提高保障了资料的优良塑性，强度得到改善，资料综合机能得到显著提高
。
