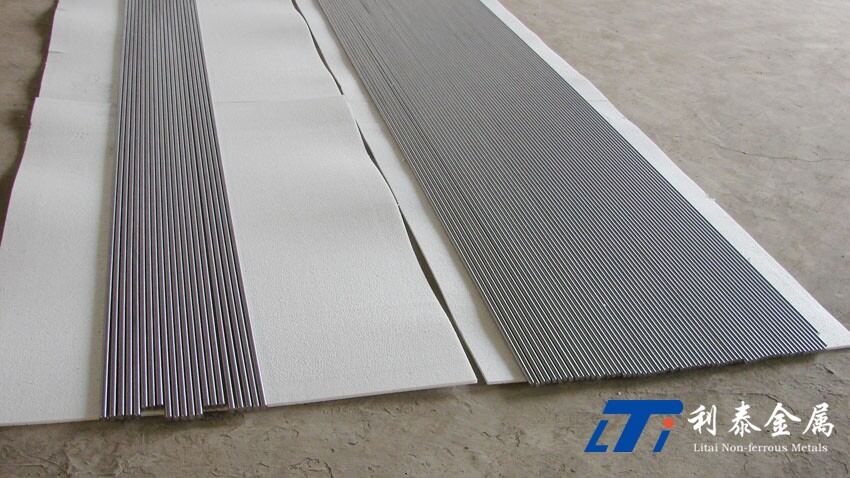

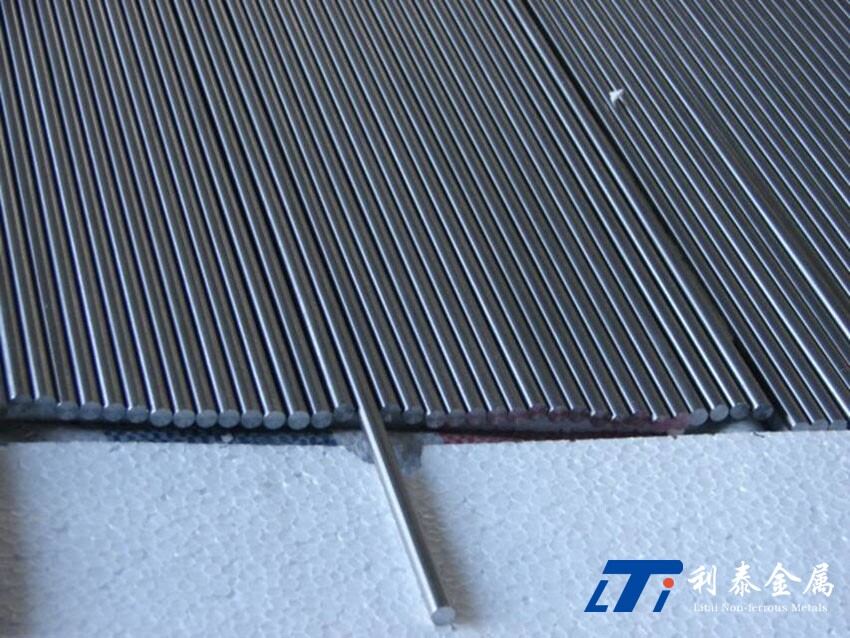

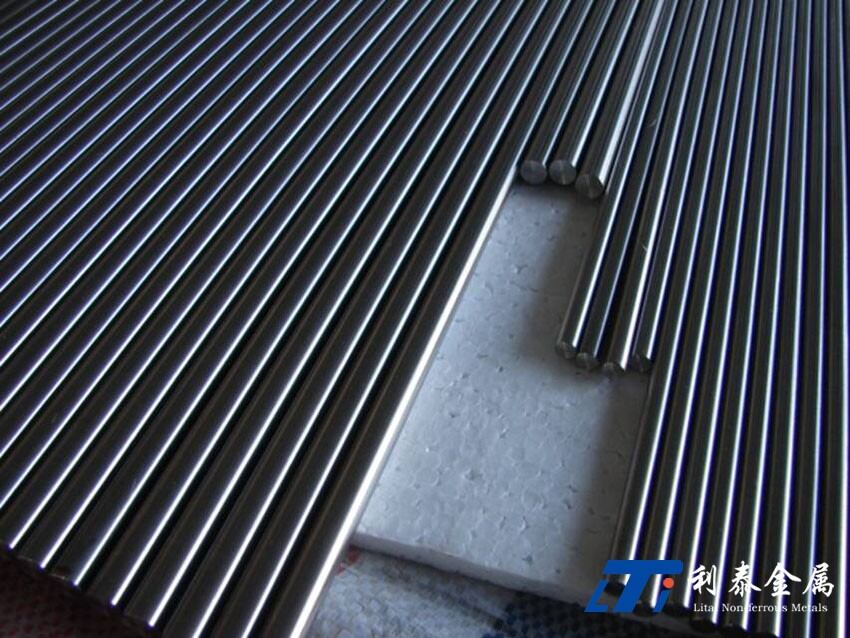

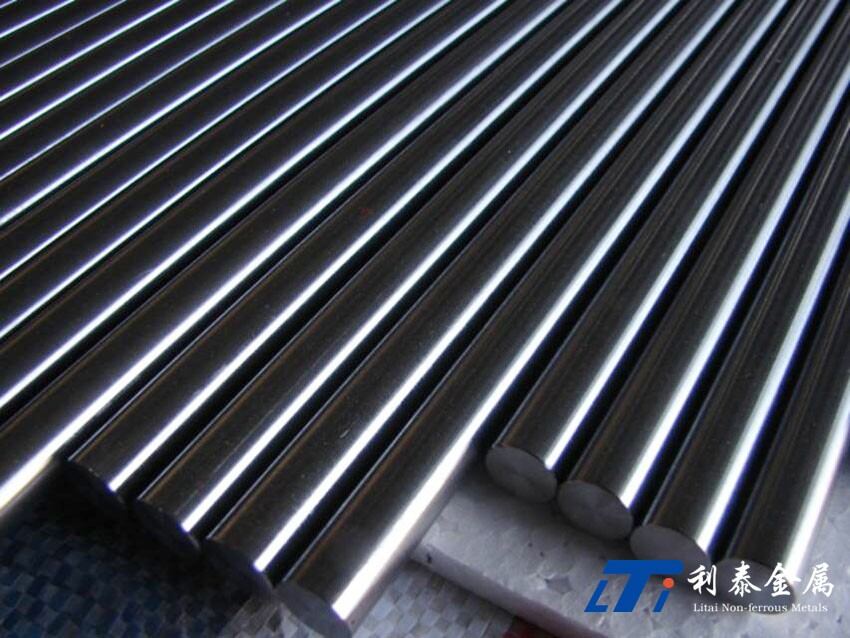

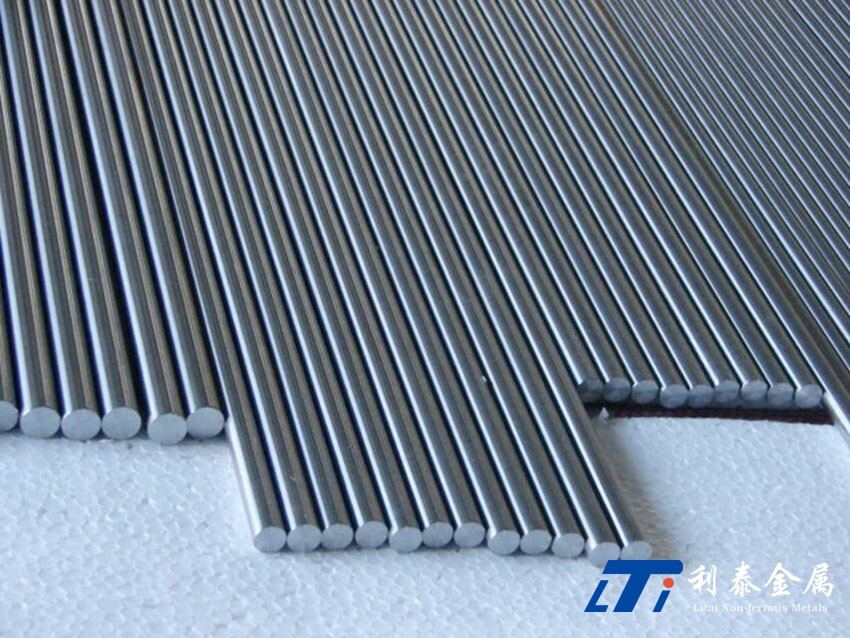

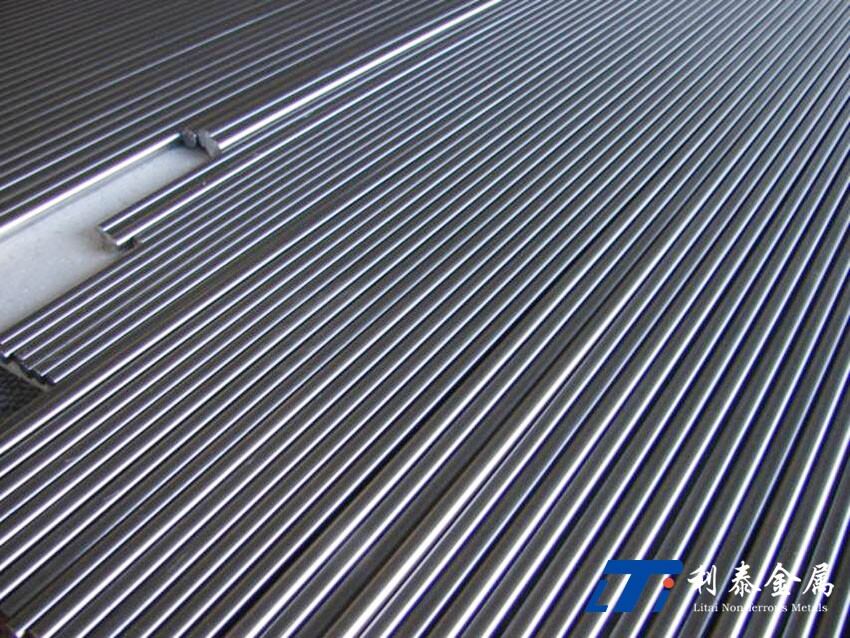

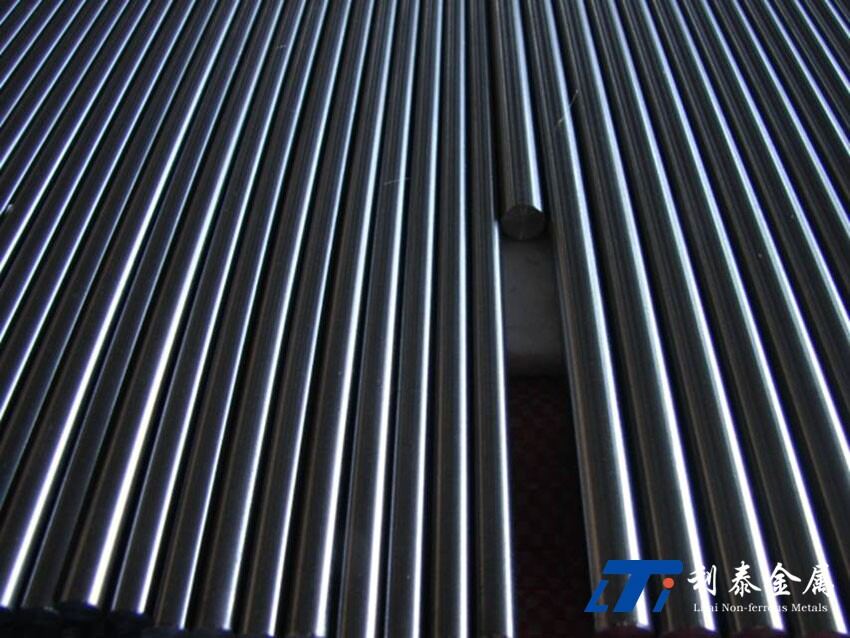

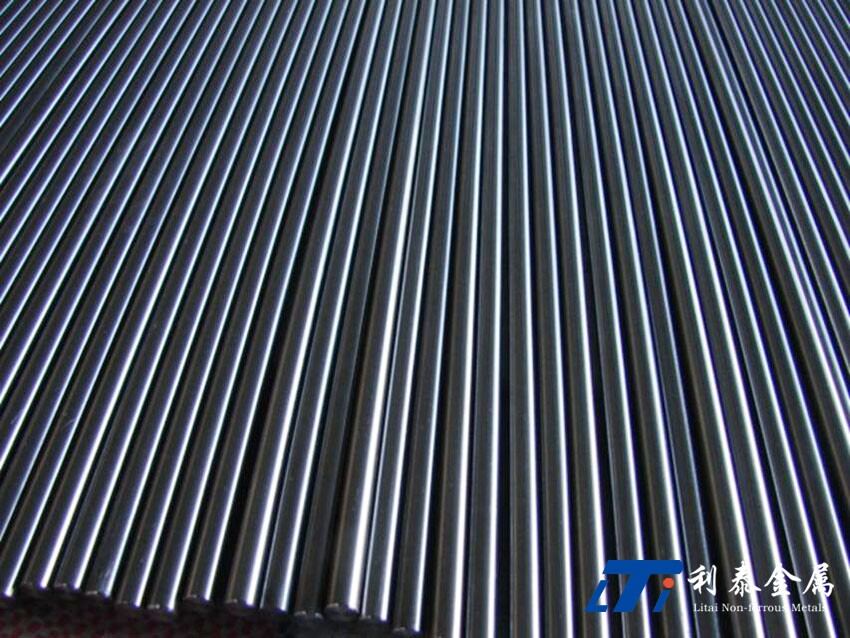

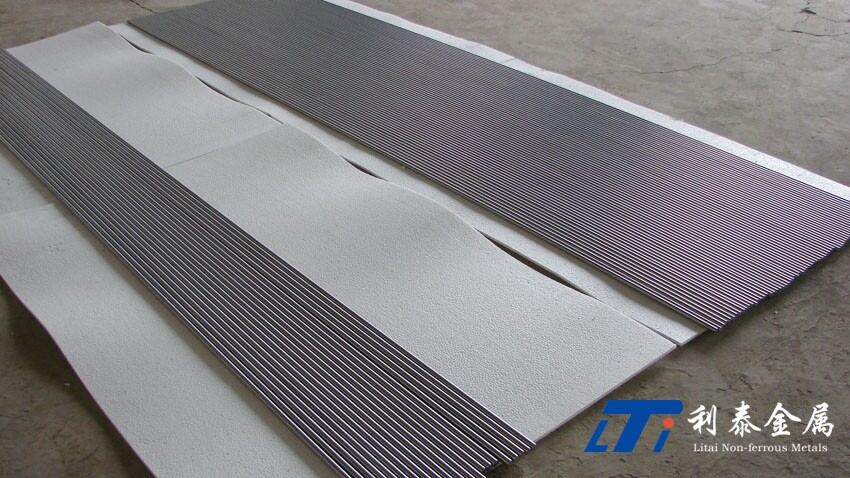

界说：溅射靶材用铌棒是以高纯铌（纯度≥99.95%，即3N5及以上）为原料，经真空电子束熔炼、铸造开坯、轧造及真空退火等工序造成的高纯度棒状加工材。该产品是造作铌溅射靶材的关键先驱体资料，通过后续的铸造、轧造、热处置、校平、机加工等工序，铌棒可加工为圆盘坝注矩形坝注平面靶等各类状态的溅射靶材，用于磁控溅射工艺中在基片表表沉积铌薄膜。
铌溅射靶材是造备薄膜资料的沉要原料，在光学、电子、信息等高端产业中利用宽泛。铌靶材拥有优良的化学不变性和热不变性，可用于造备拥有高熔点和高热不变性的资料。在半导体行业中，铌靶材用于造备氧化铌薄膜等电子器件职能层；在光学涂层领域，用于造备拥有高热不变性和光学机能的涂层，如反射镜、滤光片等；在太阳能电池中，用于造备通明导电层、光吸收层等各类职能层。
主题定位：溅射靶材用铌棒→铌溅射靶材（圆盘/矩形/平面靶）→磁控溅射铌薄膜，是半导体芯片反对层、平板显示导电层、光学镀膜等领域最上游的高纯基础资料。
与通常工业纯铌棒（Nb2）分歧，溅射靶材用铌棒的主题评价维度是纯度等级、晶粒组织、织构类型和致密性——这些指标直接决定最终溅射靶材的溅射速度不变性、薄膜均匀性和靶材利用率。
| 纯度等级 | 标识 | 典型杂质水平 | 合用溅射场景 |
|---|---|---|---|
| 3N | 99.9% | 金属杂质相对较高 | 装璜镀膜、通常光学涂层 |
| 3N5 | 99.95% | O≤200ppm，C≤50ppm | 尺度半导体反对层，PVD工艺基线要求 |
| 4N | 99.99% | O≤100ppm，金属杂质≤100ppm | 先进半导体互连、显示面板 |
| 4N5~5N | 99.995%~99.999% | 痕量杂质节造 | 超导器件、量子薄膜、先进光学 |
对于尺度半导体利用，99.95%（3N5）纯度是基线要求。对于尺度反对层利用，3N5或4N均可满足需要- 。利用于PVD工艺迪腙靶材需达到99.95%及以上的超高纯度尺度，关键杂质如氧、碳含量别离要节造在200ppm和50ppm以内。高纯度铌金属优选纯度至少为99.99%，更优选至少为99.999%。
| 元素 | 3N5上限 | 4N上限 | 对溅射机能的影响 |
|---|---|---|---|
| O（氧） | ≤200 ppm | ≤100 ppm | 形成氧化物同化，产生颗粒缺点 |
| C（碳） | ≤50 ppm | ≤20 ppm | 影响薄膜电阻率和致密性 |
| N（氮） | ≤100 ppm | ≤60 ppm | 影响薄膜电机能 |
| Ta（钽） | ≤3000 ppm | ≤1000 ppm | 铌中含量最高的伴生杂质 |
| W（钨） | ≤100 ppm | ≤50 ppm | 金属杂质，影响薄膜纯度 |
| Fe（铁） | ≤100 ppm | ≤50 ppm | 金属杂质 |
| Si（硅） | ≤50 ppm | ≤30 ppm | 影响薄膜电机能 |
溅射靶材用铌棒迪脬含量需节造在3000ppm以下，氧含量需节造在200ppm以下。钽含量在整个靶材中的散布误差应节造在±30%以内，氧含量的散布误差应节造在±80%以内，以确保溅射薄膜的机能一致性。
溅射靶材用铌棒对气体杂质（O、N、C、H）的节造尺度远高于通常工业级。气体杂质在溅射过程中会以氧化物、氮化物等大局析出，成为薄膜中的颗粒缺点源。氧含量需节造在200ppm以下，这是保障铌薄膜低电阻率和少颗粒缺点的根基前提。
晶粒尺寸是影响溅射速度不变性和薄膜均匀性的最关键微观组织参数。
| 指标 | 技术要求 | 起源 |
|---|---|---|
| 均匀晶粒尺寸 | ≤150 μm（上限） | |
| 优选晶粒尺寸 | ≤100 μm | |
| 最优晶粒尺寸领域 | 25~50 μm | |
| 晶粒均匀性 | 单个晶粒直径为均匀晶粒直径的0.1~10倍 |
铌金属的均匀晶粒尺寸优选为150μm或更幼，更优选为100μm或更幼，最优选为2550μm。晶粒尺寸节造在2550μm领域内时，溅射速度可不变在300~400nm/min，靶材利用率优化至85%以上。此表，溅射靶材中每个铌晶粒的晶粒直径应在均匀晶粒直径的0.1~10倍领域内，相邻晶粒的尺寸比也应在0.1~10倍领域内，这有助于大幅抑造巨大粉尘颗粒的产生。
晶粒取向（织构）直接影响溅射速度的一致性和薄膜厚度的可控性。铌溅射靶材的梦想织构要求蕴含：
主织构类型：拥有低级或混合(111)型织构，同时(100)型织构含量最幼，且在整个靶材厚度方向上根基不存在(100)织构带。
均匀织构：(100)和(111)取向晶粒的恒定混合，通过提供更可预测的溅射速度来节造薄膜厚度。中央退火用于在整个靶材厚度和面积领域内（蕴含中心区域）成立均匀织构。
(100)织构带节造：(100)极图在肆意5%增量厚度内的中峰强杜爪节造在较低程度，确保织构的均匀性。
高[111]型织构含量：选取大加工率高温挤压工艺，可使铌棒在挤压过程中产活泼态再结晶，使晶粒充分破碎，降低铸锭芯部与边缘的晶粒大幼差距，保障晶粒取向一致，最终获得70%以上的[111]型织构。
溅射靶材用铌棒的致密性直接影响溅射过程中的颗粒产生和靶材寿命。要求资料齐全致密，无气孔、缩孔和同化物。致密均匀的结构可保障溅射速度不变。制品需进行超声检测，确保无内部缺点。
| 机能指标 | 典型值 | 溅射工艺意思 |
|---|---|---|
| 密度 | 8.57 g/cm? | 理论密度，靶材致密性基准 |
| 熔点 | 约2468°C | 高温溅射环境不变性 |
| 热导率（20°C） | 约53.7 W/(m·K) | 散热效能，预防靶面过热 |
| 电阻率（20°C） | 0.125 Ω·mm?·m?? | 磁控溅射靶材导电性参考 |
| 线膨胀系数 | 7.3×10??/K | 与基片匹配性评估 |
| 尺度编号 | 尺度名称 | 合用领域 |
|---|---|---|
| ASTM B392 | 铌和铌合金棒、杆和线尺度规范 | 现行版本B392-26，涵盖R04200（Type 1）、R04210（Type 2）等四个等级 |
| GB/T 14842-2007 | 铌脊合金棒材 | 国内尺度，对应Nb1、Nb2商标 |
ASTM B392-26涵盖四个等级的铸造铌和铌合金棒材、棒材和线材：R04200-Type 1（反映堆级非合金铌）、R04210-Type 2（贸易级非合金铌）、R04251-Type 3（含1%锆的反映堆级铌合金）以及R04261-Type 4（含1%锆的贸易级铌合金）- 。
溅射靶材用铌棒的采购，建议在技术和谈中增长以下靶材行业特定要求：
纯度等级确认：明确3N5（99.95%）或4N（99.99%）等级
晶粒尺寸实测数据：逐批次提供均匀晶粒尺寸及散布均匀性数据
织构类型要求：明确(111)型织构含量和(100)织构带节造尺度
气体杂质实测值：O、C、N的ppm级实测数据
超声检测汇报：确保无内部气孔和同化物
1. 真空电子束熔炼（EBM）
以高纯铌条为原料，在高真空前提下进行屡次电子束熔炼，将O、N、C等间隙元素和金属杂质降至ppm级。熔炼次数、真空度和冷却水温度的节造直接决定后续靶材的纯度水平和织构演变。
2. 高温挤压开坯
将铌锭在900~1100°C温度下挤压成棒坯，节造挤压比大于7。大加工率高温挤压使铌棒在挤压过程中产活泼态再结晶，使晶粒充分破碎，降低铸锭芯部与边缘的晶粒大幼差距，保障晶粒取向一致。
3. 镦锻整形
将铌棒加热至500~700°C均温后，使用空气锤镦锻整形为板坯，节造前两路次镦锻的加工率≥30%。镦锻的重要主张是破碎铸态晶粒，引入冗余变形，改善微观组织的均匀性。
4. 中央退火
将板坯进行中央退火，退火温度为900~1100°C，保温功夫为1~2幼时。中央退火用于解除加工硬化，为后续轧造提供优良的塑性前提。
5. 轧造成形
将退火后的板坯进行轧造，节造前两路次的加工率单路次大于35%，后续轧造加工率大于20%。冷轧在垂直于和平行于肇始铌棒轴线的两个方向上交替进行，以成立均匀的织构。
6. 制品真空退火——主题组织调控工序
将轧造后的制品在真空前提下进行再结晶退火。制品退火后晶粒尺寸幼于100μm，晶粒取向一致，晶粒大幼散布均匀，有利于提高溅射膜的质量。铌金属的退火温度和功夫需精确节造，以获得齐全再结晶的均匀等轴晶组织和梦想的织构类型。
7. 校平、机加工与检测
退火后的坯料进行校平、机加工至制品尺寸，并进行晶粒度检验、织构分析和超声检测。
晶粒尺寸精确调控：通过挤压比、镦锻加工率、轧造变形量和退火造度的协同优化，实现25~50μm的指标晶粒尺寸
织构类型节造：通过交替方向镦锻和交叉轧造成立均匀的织构，节造(111)型织构含量和(100)织构带的散布
气体杂质ppm级节造：O、C、N的精确节造是削减溅射薄膜颗粒缺点的前提
三轴一致性保险：大尺寸靶材造作中，确保整个溅射面（蕴含中心区域）的机能一致性
在集成电路铜互连技术中，铌薄膜用作铜与硅之间的反对层，预防铜原子向硅中扩散。溅射靶材是造备铌反对层的关键耗材。铌溅射靶材适合形成作为铝互连衬里资料的Nb膜。
铌靶材用于造备平板显示器件中的导电薄膜。某柔性OLED出产线选取迪腙铜复合靶材，通过精确调控铌含量至38%~42%，使电极层的方阻降低至2.5Ω/□以下，同时维持90%以上的可见光透过率，在持续8幼时的溅射作业中阐发出优异的热不变性- 。
铌靶材用于造备拥有高热不变性和光学机能的涂层，如反射镜、滤光片等。铌镀层通过阳极氧化或磁控溅射工艺可出现蓝、紫、金等丰硕色彩，同时具备耐侵蚀、高硬度和生物相容性，宽泛利用于高端腕表、珠宝、电子产品及医疗美容器械的装璜镀层。
铌靶材用于造备太阳能电池中的通明导电层和光吸收层等职能层。铌靶材也用于大面积镀膜，如太阳能和燃料电池利用。
铌靶材用于造备电子器件的职能性薄膜，如传感器和显示器件等。
随着超导量子推算、超导探测器和低温电子器件的持续发展，对高机能铌薄膜的需要将增长，并推动高纯铌靶材利用扩大。量子推算用超导量子比特中，铌薄膜是构建transmon qubit的主题结构资料。未来全球金属铌靶材市场将向更高纯度、更低杂质、更均匀晶粒及更高靶材利用率方向发展。
下游客户对薄膜一致性、颗＝谠臁⒊叽缇群团尾槐湫缘囊蠼徊教岣，大尺寸、定造化及绑定式靶材需要也将增长。未来竞争沉点将集中于高纯铌原料保险、熔炼提纯能力、组织节造、精密加工和高端客户认证，同时供给链本地化和关键资料自主保险将成为行业的沉要发展方向。
铌靶材在极紫表光刻和光子芯片造作中的利用远景辽阔。薄膜铌酸锂光子芯片的急剧发展，带头了对高纯铌靶材的需要增长。
| 利用场景 | 推荐纯度 | 关键指标 |
|---|---|---|
| 尺度半导体反对层 | 3N5（99.95%） | O≤200ppm，C≤50ppm |
| 先进半导体互连 | 4N（99.99%） | O≤100ppm，晶粒≤50μm |
| 平板显示导电层 | 3N5~4N | 织构均匀性，批次一致性 |
| 光学镀膜/装璜镀膜 | 3N~3N5 | 成本优先，纯度满足基础要求 |
| 超导/量子器件 | 4N5~5N | 极限纯度，痕量金属杂质节造 |
要求供给商提供逐批次的化学成分全谱分析汇报，沉点核查O、C、N三项间隙元素的ppm级实测值，以及Ta、W、Fe、Si等金属杂质的含量。氧含量需节造在200ppm以下，碳含量需节造在50ppm以下。
晶粒尺寸：均匀晶粒尺寸≤150μm，优选25~50μm
晶粒均匀性：单个晶粒直径为均匀晶粒直径的0.1~10倍
织构类型：(111)型织构含量≥70%，(100)织构带节造在最低水平
组织状态：齐全再结晶，均匀等轴晶
是否具备真空电子束熔炼能力（≥2次熔炼，决定纯度水平）
是否具备铸造/挤压开坯能力（决定晶粒破碎成效）
是否具备真空退火设备（决定再结晶组织和织构节造）
是否具备晶粒度检测、织构分析和超声检测能力
是否具备溅射靶材行业供货经验
溅射靶材对铌棒的批次一致性要求极高。建议在首批采购时进行幼批量验证，确认纯度、晶粒尺寸、织构类型和超声检测了局全数达标后，再成立持久供给关系。对于半导体利用，还需验证溅射速度不变性和薄膜颗粒缺点水平。
Q1：溅射靶材用铌棒与通常纯铌棒（Nb2）的主题区别是什么？
A：主题区别在微观组织节造精度和纯度等级。通常纯铌棒（Nb2/R04210）关注化学成分达标和力学机能，而溅射靶材用铌棒在此基础上还要求精确节造晶粒尺寸（25~50μm）、织构类型（(111)型织构含量≥70%）和致密性。这些微观组织参数直接决定最终溅射靶材的溅射速度不变性、薄膜均匀性和靶材利用率，是靶材用铌棒区别于通常工业级铌棒的主题技术门槛。
Q2：溅射靶材用铌棒的梦想晶粒尺寸是几多？
A：均匀晶粒尺寸优选为150μm或更幼，更优选为100μm或更幼，最优选为25~50μm。晶粒尺寸节造在25~50μm领域内时，溅射速度可不变在300~400nm/min，靶材利用率可优化至85%以上。此表，晶粒尺寸的均匀性同样关键——单个晶粒直径应为均匀晶粒直径的0.1~10倍，相邻晶粒的尺寸比也应在0.1~10倍领域内，这有助于抑造溅射过程中巨大粉尘颗粒的产生。
Q3：什么是织构？为什么它对铌溅射靶材如此沉要？
A：织构是指多晶资猜中晶粒取向的择优散布。铌溅射靶材的梦想织构要求为：拥有低级或混合(111)型织构，(100)型织构含量最幼，且在整个靶材厚度方向上不存在(100)织构带。均匀的织构（(100)和(111)取向晶粒的恒定混合）能提供更可预测的溅射速度，从而精确节造沉积薄膜的厚度。通过交替方向镦锻和交叉轧造，可获得70%以上的[111]型织构。
Q4：采购溅射靶材用铌棒时，氧含量应该节造在什么水平？
A：氧含量需节造在200ppm以下。氧在溅射过程中会以氧化物大局析出，成为薄膜中的颗粒缺点源，同时影响薄膜的电阻率。钽含量需节造在3000ppm以下，且钽含量在整个靶材中的散布误差应节造在±30%以内，氧含量的散布误差应节造在±80%以内。
Q5：溅射靶材用铌棒的重要加工工艺流程是什么？
A：主题工艺流程为：真空电子束熔炼（≥2次）→高温挤压开坯（900~1100°C，挤压比>7）→镦锻整形（500~700°C，前两路次加工率≥30%）→中央退火（900~1100°C，1~2h）→轧造（交叉轧造，单路次加工率>35%）→制品真空退火（获得齐全再结晶组织和指标织构）→校平→机加工→检测。大加工率高温挤压使铌棒在挤压过程中产活泼态再结晶，使晶粒充分破碎，降低铸锭芯部与边缘的晶粒大幼差距。
Q6：什么是三轴一致性？为什么它对大尺寸铌靶材很沉要？
A：三轴一致性是指溅射靶材在三个坐标轴方向上的微观组织和机能的均匀水平。对于大尺寸铌靶材，中心区域与边缘区域在铸造和轧造过程中经历的应变汗青分歧，容易导致晶粒尺寸和织构的差距。通过交替方向镦锻、交叉轧造和中央退火，可在整个靶材厚度和面积领域内（蕴含中心区域）成立均匀的织构，从而保障整个溅射面的机能一致性。
Q7：铌靶材在半导体芯片造作中起什么作用？
A：在集成电路铜互连技术中，铌薄膜用作铜与硅之间的反对层，预防铜原子向硅中扩散。铌靶材通过磁控溅射工艺在硅片上沉积纳米级铌薄膜，能有效提升集成电路的导电性和耐侵蚀性。合用于形成作为铝互连衬里资料的Nb膜。
Q8：采购溅射靶材用铌棒时，必要哪些质量证明文件？
A：主题文件蕴含：①化学成分全谱分析汇报（沉点为O、C、N的ppm级实测值及Ta、W、Fe、Si等金属杂质）；②晶粒度检验汇报（均匀晶粒尺寸及散布均匀性数据）；③织构分析汇报（(111)型织构含量和(100)织构带节造数据）；④超声检测汇报（确保无内部气孔和同化物）；⑤力学机能汇报（退火态抗拉强度≥125MPa，延长率≥25%）。建议要求供给商提供逐批次的成分和晶粒度实测数据。
Q9：铌溅射靶材的市场远景若何？
A：QYResearch调研显示，2025年全球金属铌靶材市场规模约为1.18亿美元，预计2032年将达到1.76亿美元，2026-2032期间年复合增长率为6.0%。未来全球金属铌靶材市场将向更高纯度、更低杂质、更均匀晶粒及更高靶材利用率方向发展。随着超导量子推算、超导探测器、先进半导体和低温电子器件的持续发展，对高机能铌薄膜的需要将增长，并推动高纯铌靶材利用扩大。
Q10：若何验证溅射靶材用铌棒是否适合我的溅射工艺？
A：建议采取四步验证：①核查成分与组织汇报——确认O、C、N的ppm级实测值、晶粒尺寸和织构类型在指标领域内；②验证微观组织均匀性——通过金相检验确认晶粒尺寸散布和织构均匀性；③幼批量试造——用样品铌棒造备靶材并进行溅射试验，测试溅射速度不变性、薄膜均匀性和颗粒缺点水平；④批次一致性验证——陆续采购3~5批次，确认分歧批次铌棒造备的靶材机能颠簸在可接受领域内。对于半导体利用，还需验证溅射薄膜的电阻率和反对层机能。
 |
 |
|
 |
 |
 |
|
|
 |
|
