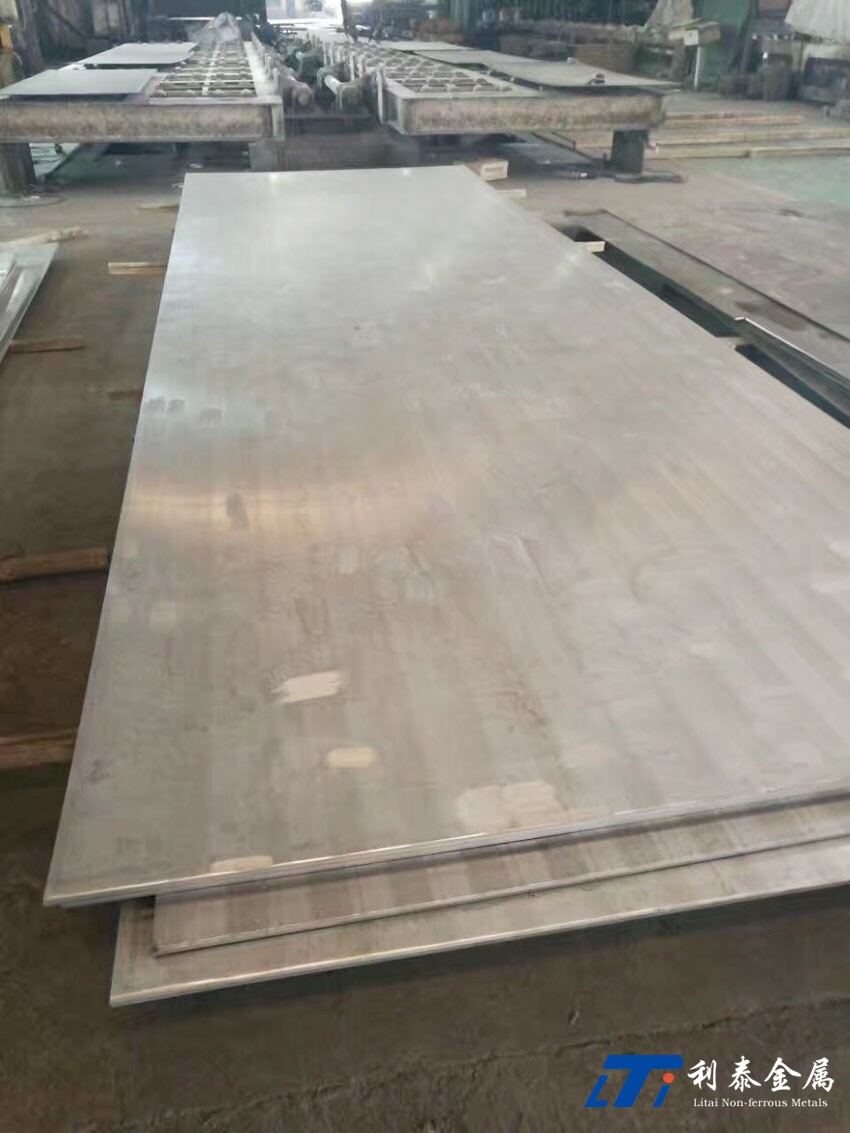

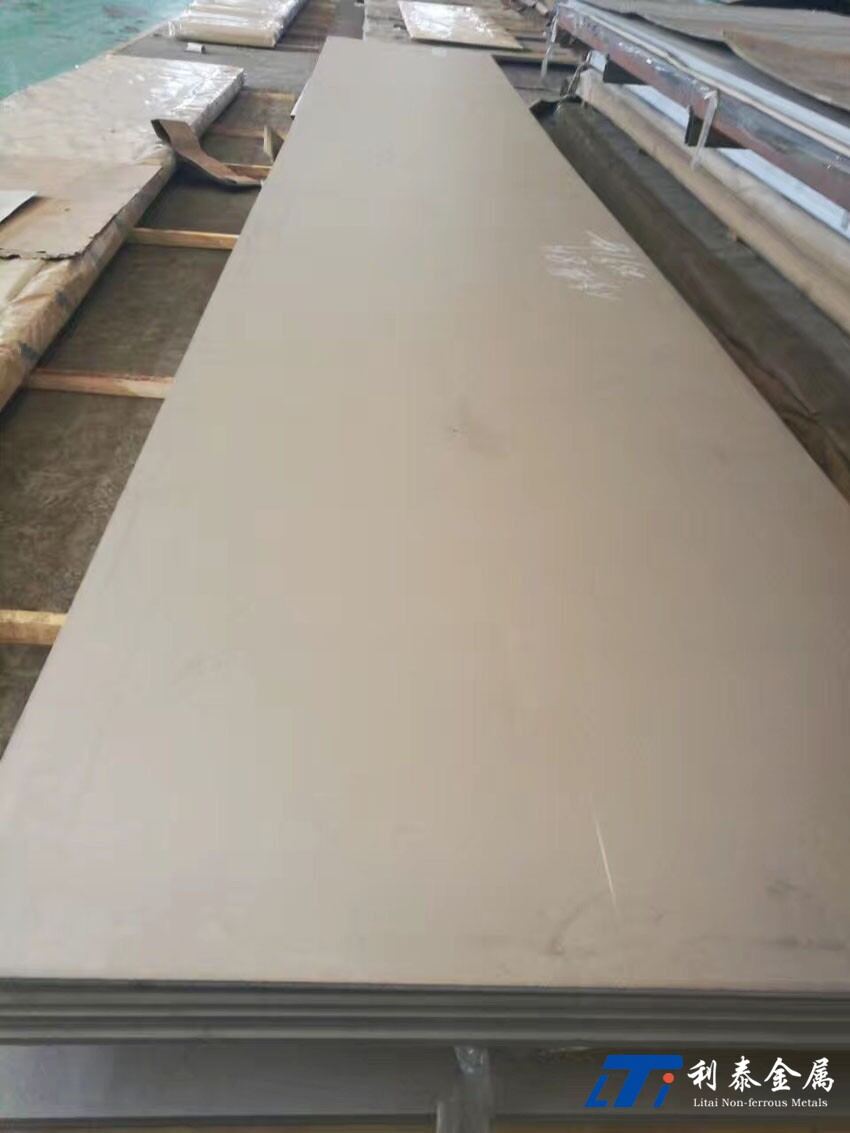

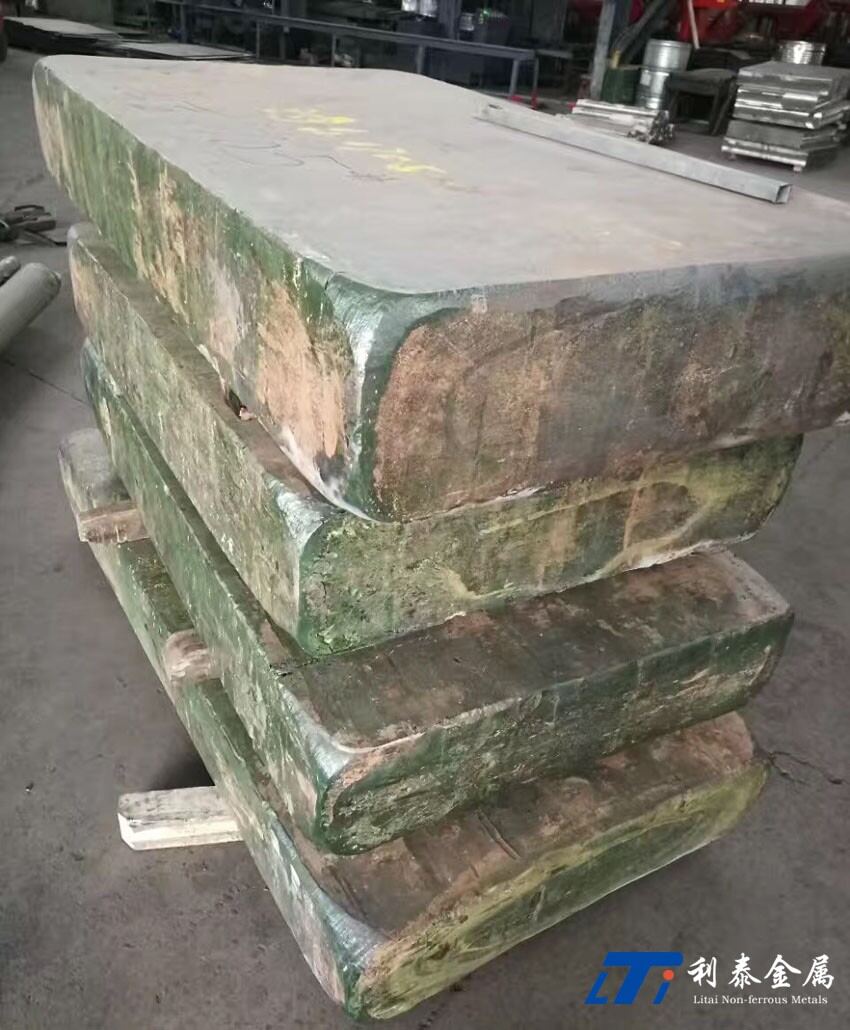

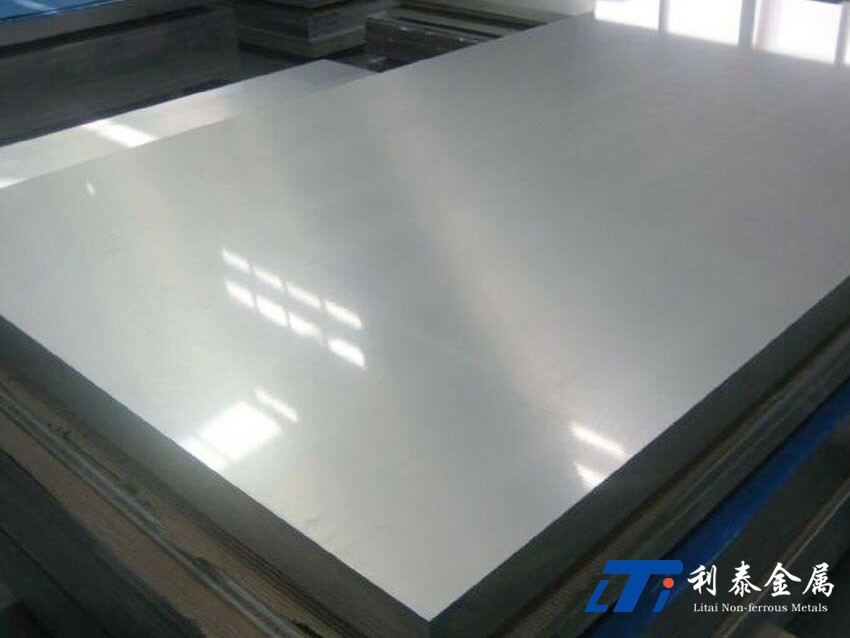

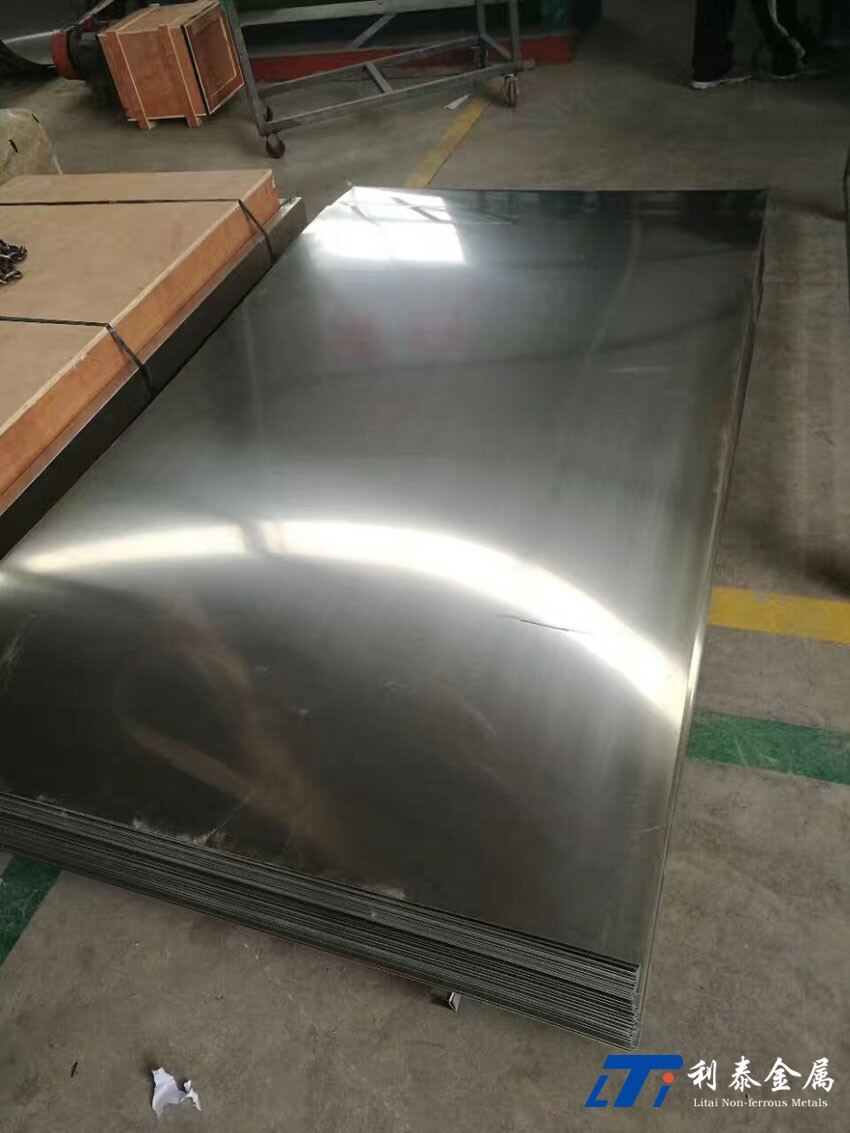

一、镍及镍合金板出产规格、商标：
| 镍板材质 | 镍板执行尺度 | 镍板供货状态 | 镍板规格（mm） | 镍板造作工艺 | |
| 国标 | 美标 | ||||
| N2、N4、N5、N6N7、N8、N9、DN N2201、N2200、NCU28-2.5-1.5、NCU30 | GB/T 2054-2005 GB 2057（阳极镍板尺度） | ASTM B 162 | 热加工态（R） 冷加工态（Y） 退火状态（M） 半硬态（Y2） | 厚（0.3-30）ⅹ宽≤1150ⅹ长≤500-3000 | 轧造 |
二、化学成分：
| 商标 | 化学 元素 | 含量（质量%） | |||||||||||
| Ni+Co | Cu | Si | Mn | C | Mg | S | P | Fe | Pb | Cr | 杂质总和 | ||
| N4 | 最幼值 | 99.9 | - | - | - | - | - | - | - | - | - | - | - |
| 最大值 | - | 0.015 | 0.03 | 0.002 | 0.01 | 0.01 | 0.001 | 0.001 | 0.04 | 0.001 | - | 0.1 | |
| N5 （N02201） | 最幼值 | 99.0 | - | - | - | - | - | - | - | - | - | - | |
| 最大值 | - | 0.25 | 0.30 | 0.35 | 0.02 | - | 0.01 | - | 0.40 | - | 0.2 | - | |
| N6 | 最幼值 | 99.5 | - | - | - | - | - | - | - | - | - | - | - |
| 最大值 | - | 0.10 | 0.10 | 0.05 | 0.10 | 0.10 | 0.005 | 0.002 | 0.10 | 0.002 | 0.5 | ||
| N7 （N02201） | 最幼值 | 99.0 | - | - | - | - | - | - | - | - | - | - | - |
| 最大值 | - | 0.25 | 0.30 | 0.35 | 0.15 | - | 0.01 | - | 0.40 | - | 0.2 | - | |
| N8 | 最幼值 | 99.0 | - | - | - | - | - | - | - | - | - | - | - |
| 最大值 | - | 0.15 | 0.15 | 0.20 | 0.20 | 0.10 | 0.015 | 0.30 | 0.002 | 1.0 | |||
| DN | 最幼值 | 99.35 | - | 0.02 | - | 0.02 | 0.02 | - | - | - | - | - | - |
| 最大值 | - | 0.05 | 0.10 | 0.05 | 0.10 | 0.10 | 0.005 | 0.10 | 0.002 | - | |||
| NY1 | 最幼值 | 99.7 | - | - | - | - | - | - | - | - | - | - | - |
| 最大值 | - | 0.10 | 0.10 | - | 0.02 | 0.10 | 0.005 | - | 0.10 | - | - | 0.3 | |
三、板材室温力学机能：
| 商标 | 状态 | 规格 mm | 力学机能，不幼于 | 硬度 | |||
| Rm(MPa) Min | Rp0.2 (Mpa) | A50 (%) | HV | HRB | |||
| N4 N5(N02201) | M | ≤1.5 | 345 | 80 | 35 | ||
| ＞1.5 | 345 | 80 | 40 | ||||
| R | ＞4.0 | 345 | 80 | 30 | |||
| Y | ≤2.5 | 490 | 2 | ||||
| N6 N7(N02200) DN | M | ≤1..5 | 380 | 100 | 35 | ||
| ＞1.5 | 380 | 100 | 40 | ||||
| R | ＞4.0 | 380 | 135 | 30 | |||
| Y | ＞1.5 | 620 | 480 | 2 | 188-215 | 90-95 | |
| ≤1.5 | 540 | ||||||
| Y2 | ＞1.5 | 490 | 290 | 20 | 147-170 | 79-85 | |
 |
 |
 |
 |
 |
Betway必威
地址：宝鸡市宝钛路中段高架桥下东南侧
电话：0917-3388692
手机：13809174611 ，15191732211 ，15829405144
