TA15钛合金(名义成分Ti-6.5Al-2Zr-1Mo-1V)作为近α型高温钛合金,在航空航天领域占据不成代替的战术职位。该合金在500℃以下展示优异的热强性和焊接机能,同时维持α+β型钛合金的优良塑性,成为航空发起机、火箭结构件及高速飞行器骨架的首选资料。近年随着增材造作、微观组织调控等技术的突破,TA15的利用天堑不休拓展——从传统锻件到一体化打印的机匣结构,从减沉30%的空客A350支架到战场急剧建复的移动零件医院,其技术演进正深刻沉塑航空航天造作系统。
Betway必威金属整合最新钻研成就与产业实际,系统解析TA15钛合金的化学成分、物理机能、加工工艺及利用场景,沉点对比国内表产业化进展,并基于2025年巴黎航展等前沿动态瞻望发展趋向。数据显示:通过近β热处置+水冷的创新工艺(CN119956276A专利),TA15室温冲击韧性提升40%;而26激光器协同的BLT-S1500设备更实现1.5米级大尺寸零件一体成形,壁厚降至2mm,推动航空结构设计范式刷新。
一、资料基础个性
1. 名义及化学成分
TA15钛合金名义成分为Ti-6.5Al-2Zr-1Mo-1V,属于近α型钛合金,通过Al元素不变α相,Mo和V元素不变β相,Zr元素加强固溶强化。其精确化学成分节造对机能至关沉要,尤其杂质元素需严格限度以保障高温服役靠得住性。
表:TA15钛合金化学成分(质量分数,%)
| 元素 | 含量领域 | 职能 | 允许杂质上限 |
| Al | 6.0-7.3 | α相不变剂,提高热强性 | - |
| Zr | 1.8-2.5 | 固溶强化,改善蠕变抗力 | - |
| Mo | 0.8-2.0 | β相不变剂,提升淬透性 | - |
| V | 0.8-2.5 | β相不变剂,加强塑性 | - |
| Ti | 余量 | 基体 | - |
| O | ≤0.13 | 间隙元素,强化但降低韧性 | 0.15 |
| Fe | ≤0.25 | 降低耐蚀性 | 0.30 |
| C | ≤0.05 | 形成碳化物 | 0.08 |
| N | ≤0.04 | 导致脆化 | 0.05 |
2. 物理机能
TA15在高温环境阐发出低热膨胀系数与适中导热率,使其在热循环前提下拥有优异尺寸不变性。与TC4相比,其高温物理机能更平衡,合用于500℃以下持久服役的航空结构件。
表:TA15钛合金典型物理机能
| 机能参数 | 数值 | 测试前提 |
| 密度 | 4.45 g/cm? | 室温 |
| 熔点 | 1600-1660℃ | - |
| 热膨胀系数 | 8.9×10??/℃ | 20-500℃ |
| 导热系数 | 7.8 W/(m·K) | 100℃ |
| 10.5 W/(m·K) | 500℃ | |
| 比热容 | 560 J/(kg·K) | 100℃ |
| 电阻率 | 1.65 μΩ·m | 室温 |
3. 机械机能
TA15的机械机能显著依赖于微观组织状态和加工工艺。传统铸造TA15通常出现等轴α+β双相组织,而增材造作则形成针状α′马氏体,导致强度升高但塑性降落。最新热处置技术通过调控三态组织(等轴α+片层α+β转变组织),实现强度-韧性协同提升。
室温机能:
抗拉强度:≥950 MPa(锻件) / 1100-1250 MPa(增材造作)
屈服强度:≥850 MPa(锻件)
断后伸长率:8-12%(锻件) / 5-8%(增材造作原始态)
冲击韧性:经近β热处置+水冷及两相区处置(CN119956276A专利),可达45 J/cm?,较传统工艺提升40%
高温机能:
500℃:抗拉强度890 MPa,屈服强度745 MPa,断后伸长率11.0%
550℃:屈服强度骤降至620 MPa,断后伸长率不及7%,批注其服役温度上限为500℃
4. 耐侵蚀机能
TA15在氧化性环境中阐发出优异耐蚀性,重要归因于表表形成的致密TiO?氧化膜。在高温(>600℃)下,氧化膜增厚可能导致部门剥落,可通过表表改性技术加强;。
航空燃油环境:年侵蚀深度<0.005 mm,满足发起机燃油系统持久使用
盐雾环境:经α化热处置(如CN119304523A专利)后表表形成钛氧化物层,硬度提升30%,耐磨性提高50%
高温侵蚀防护:超声滚压预处置(USRP)+低温离子渗氮(PN)技术,可使氮化层厚度增至10μm(650℃),耐蚀性提升3-4倍
5. 国际商标对应
TA15钛合金在全球重要尺度系统中存在以下对应关系:
俄罗斯:BT20(ГОСТ Р 71186-2023)
美国:Ti-6211(AMS 4916)
中国:TA15(GB/T 3620.1-2016)
需把稳:虽成分类似,但因冶炼工艺差距,国产TA15氧含量节造更严格(≤0.13% vs 国际0.15%),保险更高高温一致性。
二、加工造作技术
1. 加工当苦衷项
切削加工:
刀具推荐:金刚石涂层硬质合金刀具,前角10°-12°,后角8°-10°
参数优化:选取NSGA-II算法多指标优化,铣削TiBw/TA15复合伙料时,最佳切削速度60-80 m/min,进给量0.08-0.12 mm/z,预防刀具寿命缩短30%
热加工:
铸造温度:β相变点(Tβ)以下30-50℃(约950-980℃),变形量40%-60%以预防晶粒粗化
热处置:真空退火(800-850℃/1-2h),冷却速度节造是关键,水冷易致变形
增材造作:
需增长三角板群支持结构(CN119282136A专利),预防大型舱段(>1m)开裂变形
层厚节造:30-50 μm,激光功率300-400 W,扫描速度1000-1200 mm/s
2. 常见产品规格
TA15钛合金贸易化产品状态多样,满足分歧航空部件需要37:
| 产品类型 | 规格领域 | 重要利用场景 |
| 板材 | 厚度0.8-50 mm,宽度≤1500 mm | 飞机蒙皮、舱段焊接 |
| 锻件 | 最大投影面积≥0.5 m? | 发起机支架、承力框 |
| 丝材 | 直径0.5-3.0 mm(低成本造备专利CN120023199A) | 焊丝、WAAM增材造作 |
| 增材造作粉末 | 粒径15-53 μm,球形度>95% | SLM/EBM精密零件 |
3. 造作工艺与流程
TA15钛合金造作工艺路线分为传统路线与增材造作路线,主题差距在于成形环节:
传统工艺路线:
真空自耗熔炼(VAR)→ 铸造开坯 → 热轧/冷轧 → 热处置 → 机加工 → 表表处置
熔炼要求:至少三次VAR,确保成吩旖均(Al偏析≤0.3%)
绿色突破:天成航材选取80%再生料增长,降低碳足迹30%8
增材造作路线:
等离子旋转电极造粉(PREP)→ SLM/EBM成形 → 线切割去支持 → 热等静压(HIP)→ 精加工
大尺寸成形:铂力特BLT-S1500设备(26激光器),成形尺寸1.5×1.5×1.2 m,精度±0.1 mm

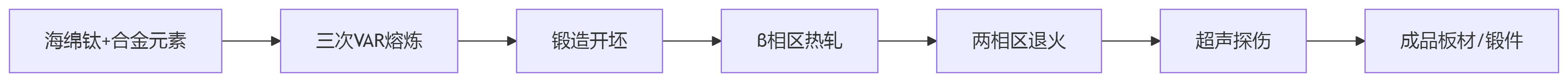

图:TA15钛合金典型工艺流程

4. 执行尺度
TA15钛合金全流程质量节造需满足以下尺度系统:
资料出产:
GB/T 3620.1-2016《钛脊合金商标和化学成分》
GB/T 38915-2020《高温钛合金锻件》(涵盖TA15)
无损检测:
HB 7718《航空用钛合金超声波探伤》,缺点阈值≤φ2 mm
ASTM B381《钛合金锻件验收尺度》
增材造作:
T/CSBM 0023-2022《3D打印下颌骨植入物》(延长至航空复杂结构)
三、航空主题利用与突破案例
1. 利用领域(具体部件)
TA15钛合金在航空航天领域的利用集中于高承力、耐高温关键部件:
航空发起机:
中介机匣:铂力特选取BLT-S1500一体成形1.35×1.35×0.33 m机匣,壁厚2 mm,减沉30%
压气机叶片:工作温度450-500℃,代替高温合金减沉40%
涡轮盘:结合TiB加强,使用温度提升至650℃
飞行器结构:
空气舵骨架:TiBw/TA15复合伙料代替高强钢,耐热冲击性提升
舱段衔接环:激光选区溶解(SLM)成形,通过三角板群支持解决开裂问题(CN119282136A专利)
承力球头:α化热处置强化表表(CN119304523A专利),硬度达HRC45
航天系统:
火箭燃料箱:丝材电弧增材造作(WAAM),沉积速度2.23 kg/h
喷管扩张段:工作温度≤500℃,循环寿命超100次
2. 与航空用其他钛合金的区别
TA15相较于其他航空钛合金,主题优势在于高温不变性与焊接机能,但成本高于TC4系列310:
表:TA15与其他航空钛合金机能对比
| 个性 | TA15(近α型) | TC4(α+β型) | TiAl(金属间化合物) |
| 室温强度 | 950-1100 MPa | 900-1000 MPa | 650-800 MPa |
| 500℃强度 | 745 MPa(屈服) | <550 MPa | 600-700 MPa |
| 最高服役温度 | 500℃ | 350℃ | 900℃ |
| 延长率 | 8%-12% | 10%-15% | 1%-3% |
| 焊接机能 | 优异 | 优良 | 极差 |
| 典型利用 | 发起机机匣、舱段 | 飞机结构件、紧固件 | 涡轮叶片 |
3. 先进造作工艺突破案例
大尺寸机匣一体成形(2025):
中国航发涡轮院结合铂力特,选取BLT-S1500设备26激光器协同造作1.35米中介机匣,通过薄壁自成形加强筋技术提升刚性,出产周期缩短80%,零件通过液氢环境验证(-196℃)
再生料高比例利用(2025):
天成航材在巴黎航展展示含80%再生料的TA15锻件,机能满足航空尺度,成本降低35%,启发绿色造作蹊径
冲击韧性提升技术(2025):
西安经开区团队开发“近β热处置水冷+两相区热处置空冷”工艺(CN119956276A),获得三态组织,冲击韧性达45 J/cm?,解决增材造作TA15塑性不及问题
四、国内表产业化对迸纂技术挑战
1. 产业化水平对比
国内表企业在TA15钛合金产业化方面各具优势,中国在增材造作利用规模当先,但基础研发仍需突破:
表:TA15钛合金产业化能力国内表对比
| 维度 | 国内代表企业/机构 | 国际先进水平 | 差距/优势 |
| 资料造备 | 天成航材、宝钛股份 | VSMPO(俄罗斯) | 纯净度节造差距(O含量颠簸±0.02% vs ±0.01%) |
| 增材造作 | 铂力特(BLT-S1500) | Arcam EBM(瑞典) | 成形尺寸相当,但EBM表表粗糙度更低(Ra 8μm vs 5μm) |
| 成本节造 | 成都先进金属(专利CN120023199A) | ATI(美国) | 丝材成本低15%,但大单沉铸锭(>5吨)合格率低20% |
| 绿色造作 | 天成航材(80%再生料) | TIMET回收技术 | 再生料比例当先(80% vs 50%) |
2. 技术挑战与前沿攻关
当前TA15钛合金面对三大主题挑战,前沿攻关聚焦跨尺度协同优化:
扰爪力与变形节造:
问题:增材造作大尺寸舱段(如火箭燃料箱)温度梯度导致残存应力>500 MPa
攻关:
数字孪生实时监控熔池状态(铂力特BLT-S1500)
开发变截面扫描战术,降低热累积(2025年北航团队成就)
高温机能极限突破:
问题:550℃以上强度骤降,难以满足新一代发起机需要
攻关:
TiB?颗粒加强(TiBw/TA15),650℃抗蠕变性提升80%
开发Ti-Al-Nb基合金(耐温>1000℃)
成本与效能瓶颈:
问题:航空级TA15粉末价值达$300/kg,限度增材造作遍及
攻关:
WAAM技术选取丝材代替粉末,成本降低50%(成都先进金属专利CN120023199A)
粉末回收系统实现利用率>80%
五、趋向瞻望
基于2025年巴黎航展及最新专利,TA15钛合金未来五年将向三风雅向演进:
低成本短流程造作
指标:2030年综合成本降低50%
蹊径:再生料高比例利用(天成航材80%规划)、丝材电弧增材造作(WAAM)、辊模拉拔在线热处置(成都先进金属专利)
智能化工艺节造
利用AI驱动帕累托优化框架:实现强度-延展性协同(如UTS 1190MPa + 延展性16.5%)
数字孪生工厂:实时调控熔池状态与热循环
极端环境适配扩大
超低温:长征五号TC4 ELI液氢燃料箱技术迁徙至TA15,-196℃韧性维持
超高温:TiAl-Nb基合金开发,耐温>1000℃
绿色循环经济
成立“粉末-打印-回收”关环系统,碳足迹降低40%
2025年巴黎航展展示废料再生TA15锻件,机能达标率100%
总结
TA15钛合金作为航空航天领域战术资料,正经历从“可选资料”到“主题资料”的转型。本汇报整合最新技术动态与产业实际,提炼六大主题结论:
机能突破:通过三态组织调控(CN119956276A专利),TA15室温冲击韧性达45 J/cm?,较传统工艺提升40%;500℃高温强度维持745 MPa,确立其在航空发起机中温区的不成代替性410。
造作改革:26激光器协同成形(BLT-S1500)实现1.5米级大尺寸零件一体造作,壁厚降至2mm;80%再生料增长技术(天成航材)突破绿色造作瓶颈,成本降低35%。
利用拓展:从传统发起机机匣(铂力特中介机匣减沉30%)到超高速飞行器空气舵(TiBw/TA15复合伙料),服役天堑延长至液氢环境(-196℃)与550℃氧化环境。
技术挑战:亟需突破大尺寸构件扰爪力节造(残存应力>500 MPa)、550℃以上强度衰减、粉末成本高($300/kg)三大瓶颈。
产业格局:国内增材造作利用规模当先(铂力特BLT-S1500),但基础资料纯净度节造(氧含量颠簸±0.02%)仍逊于国际头部企业。
未来蹊径:向低成本化(WAAM丝材成本降50%)、智能化(AI帕累托优化)、绿色化(关环粉末回收)演进,2030年有望成为航空结构主流资料。
TA15钛合金的技术演进不仅是资料科学的突破,更驱动航空结构设计范式刷新——从“造作适应设计”转向“设计开释造作潜力”。随着中国在增材设备与绿色造作领域确当吓着势持续扩大,TA15有望成为高端设备造作的“新名片”。
![]() |
![]() |
![]() |
![]() |
![]() |
Betway必威
地址:宝鸡市宝钛路中段高架桥下东南侧
电话:0917-3388692
手机:13809174611 ,15191732211 ,15829405144
