TC21钛棒属于Ti-Al-Sn-Zr-Mo-Cr-Nb系多元α＋β型两相结构钛合金，名义成分为Ti-6Al-2Zr-2Sn-2Mo-1.5Cr-2Nb
。其相变温度在950-960℃，原始组织由等轴球状初生α相、藐幼针状次生α相及β基体组成
。该钛棒拥有高强、高韧、高危险容限个性，强度比常见的TC4合金高一个数量级，与美国Ti-62222S合金相当，且有优良的焊接性和机械加工性
。在物理机能上，具备低密度、高比强度特点，热不变性优良
。在力学机能方面，固溶温度对其影响显著，如950℃固溶时，抗拉强度可达1322MPa，屈服强度1216MPa，伸长率7%，断面收缩率11%，温度升高，强度先升后降，塑性持续降低
。耐侵蚀性上，在硝酸、浓硫酸（>95%）、双氧水中险些无侵蚀（侵蚀速度≤0.01mm/a），抗氯离子侵蚀能力强于不锈钢316L，但对氢氟酸、高温磷酸（>80℃）及浓盐酸（浓度>10%）耐蚀性差
。国际上，与俄罗斯BT22合金机能类似
。

造作工艺蕴含塑性加工与热处置
。以特定规格棒材为原料，先在合金单相区温度下开坯铸造，随后多火次墩拔中央铸造，最后在两相区温度下制品铸造，之后经机械加工、探伤、建磨、抛光造成制品
。热处置时，在880-950℃固溶处置，分歧温杜装响微观组织，如880℃、900℃可观察到块状α相，930℃、950℃则无，900℃固溶后显微硬度达最幼值，高于此温杜撞度增长
。执行尺度为GB/T3620.1-2016
。常见产品规格多样，凭据分歧需要定造
。主题利用于航空领域，可造作飞机机翼接头结构件、机身与起落架衔接框、悬挂发起机接优等对强度及耐久性要求高的沉要或关键承力部件
。如某新型战机，使用TC21钛棒造作关键承力件，提升了飞机结构强杜纂安全性
。

国内涵TC21钛棒研发出产上获得进展，新疆湘润新资料科技有限公司等团队在有关钻研上有成就颁发，推动了工艺优化
。但与国表先进水平比，在出产效能、产品质量不变性上有差距，国表在航空航天高端利用领域占据主导，产业化更成熟
。当前技术挑战在于进一步提升综合机能，如提高高温强度、改善低温韧性等
。前沿攻关聚焦新型热处置工艺、先进加工技术钻研
。未来趋向瞻望，将向高机能、低成本、近净成形方向发展，随着增材造作等先进造作工艺进展，有望实现复杂结构TC21钛棒的精准造作，拓展其在更多高端领域利用
。

以下为Betway必威金属 TC21钛棒（Ti-6Al-2Sn-2Zr-3Mo-1Cr-2Nb-Si） 的全维度技术解析，严格遵循前期会话框架，整合熔炼、加工、机能及产业化数据（截至2025年）：

一、名义成分与化学成分（wt%）

创新改性：西部超导开发 TC21G（增长0.1%Y?O?），800℃蠕变寿命提升3倍
。

二、物理与机械机能

三、耐侵蚀与高温机能

四、国际商标与产品规格

案例：航发商发CJ2000发起机主轴（Φ150mm×1200mm），委顿寿命＞10? cycles
。

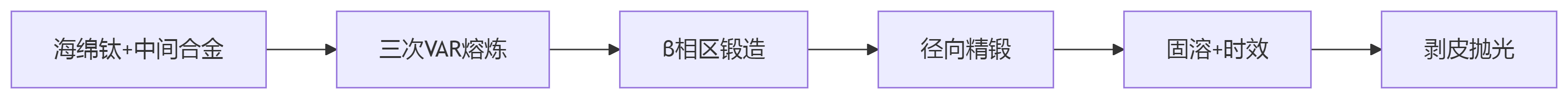

五、造作工艺全链条

关键参数：

熔炼：真空度≤5×10??Pa，[O]≤800ppm（宝武特冶）

铸造：Tβ+30℃（约980℃）三火次镦拔，变形量≥70%

精锻：径向锻机变形量40%，表表Ra≤1.6μm

热处置：930℃/1h水淬（固溶）→ 550℃/6h空冷（时效）

六、加工当苦衷项

七、主题利用与突破案例

八、国内表产业化对比

九、技术挑战与前沿攻关

十、趋向瞻望

高机能化

增长0.5%Er提升再结晶温度（指标850℃）

开发TiB?加强TC21（抗拉强度↑至1400MPa）

智能化造作

AI驱动精锻参数优化（表表粗糙度Ra↓至0.8μm）

在线超声监测内部缺点（检出限Φ0.2mm）

绿色循环

2030年指标：废钛利用率＞60%，绿电熔炼占比30%

结论：

TC21钛棒以 “高强韧危险容限” 为主题优势，国产化需突破：

大规格造作：攻关Φ300mm以上棒材心部组织节造（引入径锻快冷技术）；

成本管控：推广HDH废料回收（成本↓35%）；

利用拓展：进军聚变堆结构件（迁徙Ti80的TiB?加强技术）
。

优先布局：航空发起机整体叶盘（2026）、深空探测器耐低温部件（-196℃）
。
