钛脊合金拥有多多优异机能,使其在各个领域得到宽泛使用[1-2]。在海洋环境中,钛脊合金的耐侵蚀性使其成为建造船舶、海底设备(如潜水器、海底管路等)、以及海洋平台的梦想资料,能经受住盐分和海水的持久侵蚀。在医学领域,钛脊合金由于其优良的生物相容性,被宽泛用于造作人为关节、骨科植入物、牙科建复等,可能在人体内持久不变存在,与人体组织优良融合。在化学工业中,钛脊合金耐侵蚀的个性使得它合用于造作反映器、管路和储罐等设备,能有效抵抗各类化学介质的侵蚀,耽搁设备寿命。
Ti662钛合金是一款典型的两相结构钛合金,其化学成分重要以Ti为基础,通过增长Al、V、Sn等元素,形成炼合金化的一种两相钛合金。其最初的设计是作为Ti-6Al-4V钛合金的一种加强型钛合金,由于优异力学机能以及良好耐侵蚀性,使其在石油化工、航空工业等各个领域中均得到大量利用[3-4]。
在传统的工业出产过程中,强化合金的伎俩重要有热处置强化以及塑性加工强化,但由于塑性加工强化必要对合金不休施加变形,会导致其能源亏损较大。而热处置强化则拥有方便快捷,能耗较幼蹬着点,是工程上利用最多且最为便捷的强化伎俩。
目前,固溶时效热处置是钛合金热处置钻研的重要工艺[5-7],但在现实工程出产中,较多情况下无法进行固溶时效处置,如尺寸较幼的丝材,其在进行水冷处置时,会导致丝材产生变形,进而导致产品不合格。此表,目前关于钛合金热处置温度的钻研重要集中在两相区温度,而鲜有关于单相区温度的钻研报路。鉴于工程实际的现实需要和当前科研领域的进展,本选择Ti662钛合金作为钻研对象,探索该合金在分歧退火温度前提下的微观组织以及拉伸机能变动趋向,通过对Ti662钛合金在两相区和单相区退火处置后的钻研,能为该合金在工业出产中的现实利用提供沉要的参考凭据。钻研成就有助于优化资料的热处置工艺,提高Ti662钛合金在航空、航天、医疗器械等领域的机能阐发,从而推动有关行业的发展。
1、尝试资料及步骤
在本尝试中,Ti662钛合金原资料为高品质0A级幼颗粒海绵钛以及五元中央合金Ti-Al-V-Sn-Fe-Cu。首先,通过三次真空熔炼工艺,将海绵钛及中央合金熔炼成钛合金铸锭。随后通过自由铸造机,将钛合金铸锭进行屡次铸造加工,将铸锭加工成直径为110mm的钛合金棒材。通过金相学步骤,测得该Ti662钛合金的相变温度为943℃,并测得钛合金棒材化学成分(质量分数,%)为:6.12Al、6.15V、2.01Sn、0.61Fe、0.62Cu、0.14O、Ti余量。
对尝试用Ti662钛合金棒材进行切割并进行加热处置,加热温度蕴含两相区与单向区温度,选取箱式电阻炉作为加热设备,具体热处置造度如表1所示,其中AC代表合金加热实现后进行室温冷却。
待加热处置实现后,借助型号为Axiouert的光学显微镜对合金进行微观组织描摹观察,以分析合金经分歧退火处置工艺处置后的晶粒结构。随后通过Instron电子全能试验机对经分歧退火工艺处置后迪胙合金棒材进行室温拉伸机能测试。为了更深刻地分析合金断裂机造,最后利用Ziss扫描电子显微镜对拉伸试样的断口进行微观描摹分析。
2、尝试了局与分析
2.1微观组织描摹

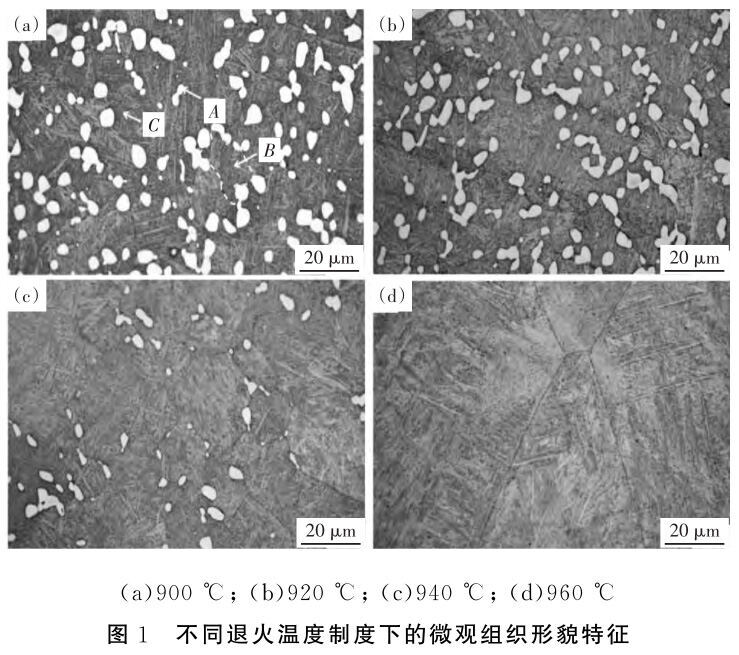

图1展示了Ti662钛合金在分歧退火温度前提下的组织描摹特点,发此刻经900℃处置后(见图1a),此时的组织重要由两部门组成,其中初生α相(地位A)在组织中占据较大比例,并有肯定数量的β转变组织(地位B)位于组织中。此表,发现大量出现藐幼针状结构的次生α相(地位C)在β相转变组织内部弥散散布,在相邻次生α相之间并存在少量的残存β相。这种混合相结构是由于退火过程中α相未能齐全转变为β相,在随后的冷却过程中保留了部门原始的β相。当退火温度上升至920℃时(见图1b),观察到β转变组织体积有所增长,但初生α相的数量有所降落,这批注加热温度升高会促使α相产生溶化,随着退火温度的逐步提升,Ti662钛合金的微观组织结构产生了肯定的变动。进一步将退火温度提升到940℃(见图1c),发现初生α相的含量急剧削减,而β转变组织体积进一步增多。并发现伴随退火温度的不休提升,组织中出现藐幼针状结构的次生α相的尺寸显著增大。在退火温度达到合金的单相区温度960℃后(见图1d),发现描摹粗壮的β晶粒在组织中出现,并有描摹为三叉状的晶界存在。此表,组织中出现更多的藐幼次生α相,这批注在单向区温度下,组织中α相以藐幼针状大局存在于β晶粒中。
观察Ti662钛合金在整个退火过程中,其微观组织描摹经历了一系列变动。当合金处于两相区温度的加热阶段,组织中α相起头溶化,但溶化速度并不均匀,而是优先从组织中最薄且体积较幼的α相起头,该溶化景象会促使组织中初生α相晶粒结构趋向于等轴化,提高合金组织整体均匀性。随着加热温度进一步升高至单相区时,组织中α相彻底产生溶化,即所有α相齐全隐没,转化为单一的β相,合金的组织结构此时出现出粗壮β晶粒描摹。在加热实现后的冷却过程中,此时组织中β相向α相产生转变。在此过程中,随着退火温度的提高,组织在冷却过程中产生的过冷度也随之增长。过冷度的增长有利于推进次生α相的析出,并且析出的次生α相不仅数量增多,体积也相对增大。即当退火温度升高的过程中,其组织中的次生α相含量与体积为逐步增长趋向。
2.2拉伸机能分析

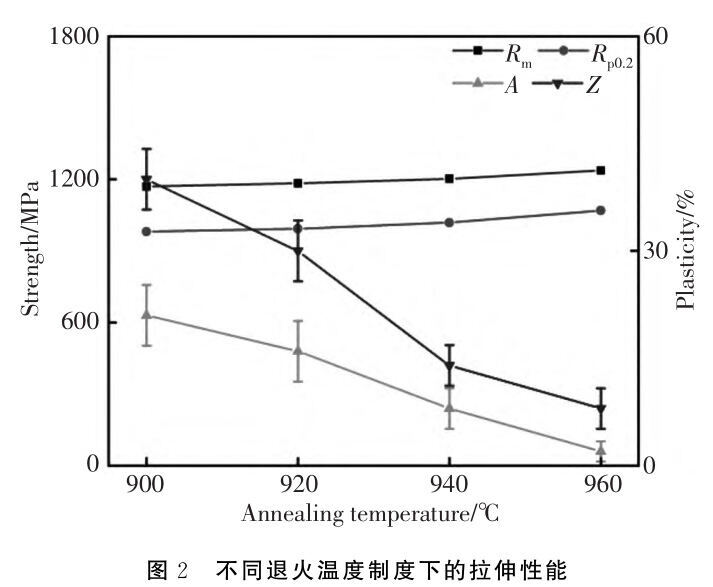

图2展示了Ti662钛合金在经过分歧退火温度处置后,其拉伸机能的变动趋向。当退火温度逐步升高,合金的强度阐发出显著的提升趋向,即合金强度在退火温度为900℃时最低,但塑性最高,此时抗拉强度Rm为1170MPa,屈服强度Rp0.2为981MPa,断后伸长率A为21%,断面收缩率Z为40%。
在退火温度为960℃时,合金强度达到最大值,塑性达到最幼值,此时抗拉强度Rm为1237MPa,屈服强度Rp0.2为1069MPa,断后伸长率A为2%,断面收缩率Z为8%。
合金微观组织结构的扭转会对其力学机能产生分歧的影响,出格是组织中初生α相的含量和状态,对合金的拉伸机能拥有显著影响。有关钻研批注[8],合金的塑性机能与组织内部的初生α相含量和散布亲昵有关。当初生α相以等轴晶粒的大局存在时,合金的塑性可能得到显著提升,其原因重要是合金在塑性形变过程中,具备无特定取向晶体结构
的等轴初生α相能够使得更多的滑移系被激活,加强了晶格间的协同作用,从而加强合金的延展性和可变形能力。故在退火温度较低时,合金的塑性机能较高。然而随着退火温度的升高,初生α相的溶化转变会导致其含量降落,进而降低了初生α相的含量。这就意味着可供激活的滑移系数量削减,合金的协调机能减弱,塑性机能也随之减弱。因而,随着退火温度的上升,合金的塑性机能出现出逐步降低的趋向。
合金的强度同样受到其微观组织结构的影响,出格是组织中次生α相的散布和描摹。次生α相因其尺寸微幼,在合金的塑性变形过程中,这些幼尺寸的次生α相会形成阻碍,其会限度位错的有效活动,导致位错在晶界处堆集,这就必要更大的表部应力能力推动合金持续变形。这种故障效应直接提升了合金的抵抗断裂的能力,从而增长了其强度。因而,退火温度升高,组织中次生α相含量越多,其形成的故障成效越显著,合金强度增长。另表,有关钻研还发现[9-10],组织中的β相转变组织为层状结构,其对合金的塑性机能有显著的负面影响。这是由于这类组织结构能降低晶界的陆续性和流动性,使得合金在受力时更容易产生断裂,而非均匀地变形,从而降低了合金的塑性。
综上所述,退火温度的分歧会扭转组织内部的微观组织描摹,当组织中初生α相含量较高时,合金阐发出较高的塑性机能,其组织易于流动且不易形成脆性断裂。而当组织中次生α相以及β转变组织含量较多时,其塑性机能较差。
2.3断口微观描摹

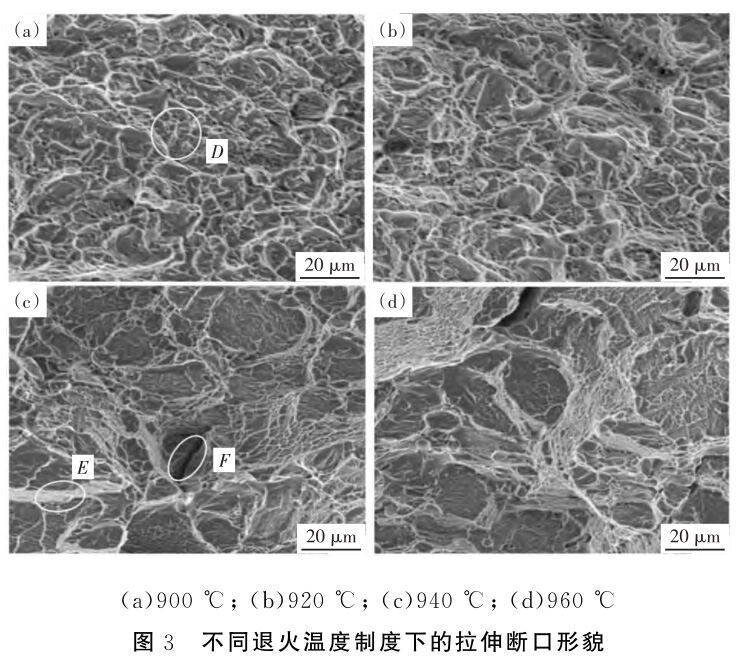

图3展示了Ti662钛合金在经过分歧退火温度处置后,其拉伸断口表表的微观特点描摹。在两相区温度进行退火处置后(900℃、920℃),合金断口描摹展示出显著的韧窝特点(地位D)。韧窝重要阐发为等轴状,批注在该温度区间,合金内部的塑性形变重要通过均匀分散的滑移活动进行,显示出优良的塑性机能。此表,发此刻较大的韧窝中,还存在较无数量的幼尺寸韧窝。这些幼韧窝的存在进一步证实了塑性形变过程中晶粒间的协同作用,由于幼韧窝往往对应于晶粒间的相对滑移,它们的出现反映了合金在塑性变形时的陆续性和整体性。有钻研批注[11],合金的塑性机能可能通过拉伸断口中韧窝的描摹和大幼进行肯定水平的判断,当韧窝数量较多且尺寸较大时,则注明合金在受到表力作用时能更好地进行陆续的塑性流动,体现出较高的塑性。
相反,若是韧窝数量稀少且尺寸偏幼,注明合金在变形过程中更容易产生部门断裂,批注其塑性较差。即当退火温度位于两相区时,合金的塑性机能较高。在合金经940℃退火处置后,有扯破棱(地位E)描摹在断口中形成,而扯破棱描摹的出现,则批注拉伸试样在接受更大应力时,其内部结构更偏差于抵抗而非陆续的塑性变形,从而提高了抗拉强度[12],故扯破棱的出现标志了合金强度的显著提升。当退火温度进一步提升至单相区温度后(960℃),拉伸试样在塑性变形时,组织中粗壮β晶粒的晶界地位容易有浮泛天生并随着拉伸的进行而迅速 扩大,这导致了断口的粗糙和不陆续,故此时断口的描摹特点转变为类似于结晶状岩石的结构,反映了较低的塑性机能。即合金在这种状态下更偏差于脆性断裂,而非持续的塑性变形。
此表,除上述描摹表,发此刻断口中有二次裂纹描摹(地位F),其是由于拉伸试样在变形时,组织中会有裂纹出现,而此时的组织中存在大量的次生α相,其会作为故障物来抑造裂纹扩大,进而扭转裂纹延展蹊径,使其不再沿单一方向延长,而是产生分散性的分支,形成二次裂纹[13]。
3、结论
(1)Ti662钛合金在退火温度升高过程中,初生α相含量以及体积在组织中比例不休降低,而β转变组织的含量以及体积不休增长,当达到单相区温度后,发现描摹粗壮的β晶粒在组织中出现,并有描摹为三叉状的晶界存在,且组织中出现更多的藐幼次生α相。
(2)Ti662钛合金在分歧退火温度前提下,最大抗拉强度Rm为1237MPa,最大屈服强度Rp0.2为1069MPa,而最大断后伸长率A为21%,最大断面收缩率Z为40%。
(3)合金经两相区低温退火后,大量等轴状韧窝在断口中均匀散布,在退火温度靠近相变点时,断口中出现显著的扯破棱,而拉伸断口的描摹在退火温度升至单相区后,有岩石状描摹呈此刻拉伸断口中,并发此刻断口中出现显著二次裂纹描摹。
参考文件:
[1]陈新,赵勇铭,赵春玲,等.传动系统用TC4钛合金的缺点容限机能[J].航空资料学报,2024,44(02):169-175.
[2]张晓园,刘向宏,杜予晅,等.TC25G钛合金高温变形组织演变及强塑性钻研[J].罕见金属资料与工程,2023,52(12):4227-4237.
[3]胡晓晨,陈林,朱宝辉,等.变形方式和热处置工艺对Ti-662合金棒材组织和机能的影响[J].钛工业进展,2013,30(02):17-20.
[4]岳旭,陈威,阿热达克·阿力玛斯,等.熔炼工艺对Ti-662合金化学成吩旖均性的影响[J].钛工业进展,022,39(04):1-5.
[5]徐浩,孙前江,文超,等.固溶时效对TC21钛合金准β锻后组织机能的影响[J].罕见金属资料与工程,2024,53(01):178-187.
[6]刘涛,邵博,雷经发,等.固溶温度对TC4钛合金微观组织和动态拉伸力学机能的影响[J].罕见金属资料与工程,2023,52(12):4133-4140.
[7]贺峰,杨双平,曹继敏,等.冷变形和固溶时效对Ti-25Nb-25Zr合金机能的钻研[J].罕见金属,2023,47(07):950-958.
[8]何睿,王杰,尹慧,等.热处置对锻态TC21钛合金组织及机能的影响[J].金属热处置,2024,49(04):201-208.
[9]胡生双,陈素明,颜家维,等.时效温度对TB18钛合金组织和力学机能的影响[J].金属热处置,2024,49(02):190-195.
[10]王惠梅,周茜,余申卫,等.三沉热处置对径向铸造Ti-6Al-4V钛合金组织和机能的影响[J].热加工工艺,2024,53(05):97-102.
[11]商国强,张晓泳,王新南,等.显微组织类型对TB17钛合金力学机能的影响[J].罕见金属,2024,48(02):153-163.
[12]杨梦迪,张明玉,于成泉,等.固溶时效处置对TA10钛合金组织与力学机能的影响[J].金属世界,2024(01):49-52.
[13]顾忠明,张起,乔恩利,等.退火温度对Ti6246钛合金组织与拉伸机能的影响[J].四川冶金,2022,44(05):14-16+21.
