用于钛棒、TC4钛棒、TC11、TA9钛棒的切削加工步骤有:车削、刨削、铣削、钻削、拉削、磨削、精密磨削、攻丝、镗孔、化学铣削、电化学加工等。钛和其他金属资料相比是较难切削加工的，工业纯钛的被切削性和退火状态奥氏体不锈钢大体相当，而钛合金则与一致温度的较硬的钢类似。若选择适当的工具材质、工具状态、切削艺参数、切削冷却剂等，切削加工就不那么难题了。

当没有选取冷却液情况下高速切削时，必须把稳防火，因细碎钛屑大量的堆积时，遇到火花就会自燃引动怒警。应实时算帐钛屑堆积，如无意着火，可用于粉灭火剂覆盖灭火。

一、TC4钛棒,TC11,TA9钛棒,钛材的机能对切削加工的影响

 1、钛的热..率低，摩擦系数大，因而在切削过程易产生高温，故障了所出产的热量的迅速散去，险些全数集中在刀刃和刀具的前倾面上，而使切削刀具的磨损加快，寿命降低。

 2、钛的弹性模量低，对长杆钛件进刀量大时，切削加工易产生挠曲，这样就给保障尺寸精度带来难题。

3、认拥有高温化学活性，硬度较低，在加工过程中易引起切削刀具的咬合。

4、由于钛和钛合金毛坯表表有一硬度较高的氧化物覆盖层，切削加工过程中，易引起刀刃极快磨损或崩刀，因而在切第一刀时应采川猛进刀量，使刀尖穿过覆盖层切削。

二、TC4钛棒,TC11,TA9钛棒,钛材切削加工的根基准则

钛材切削加工的总的准则是低的切削速度、大的进刀量和光滑冷却。

1、应选取较低的切削速度，通常来说.应迸纂它一样硬度的钢件的切削速度低50%。

2、选取大的进刀量，在切削过程中不要终场走刀，当刀具要回行通过工件应先退刀。

3、切削刀刃应磨造适当和敏感，不然刀具极易磨损。

4、使用足够的切削液(光滑冷却液)，进行冷却，将刀刃上

的热量带走，井冲走切屑。

5、选取硬质合金的刀头或高速钢刀具，

6、选取刚性大的机械和工具。

三、TC4钛棒,TC11,TA9钛棒,钛材的各类切削加工

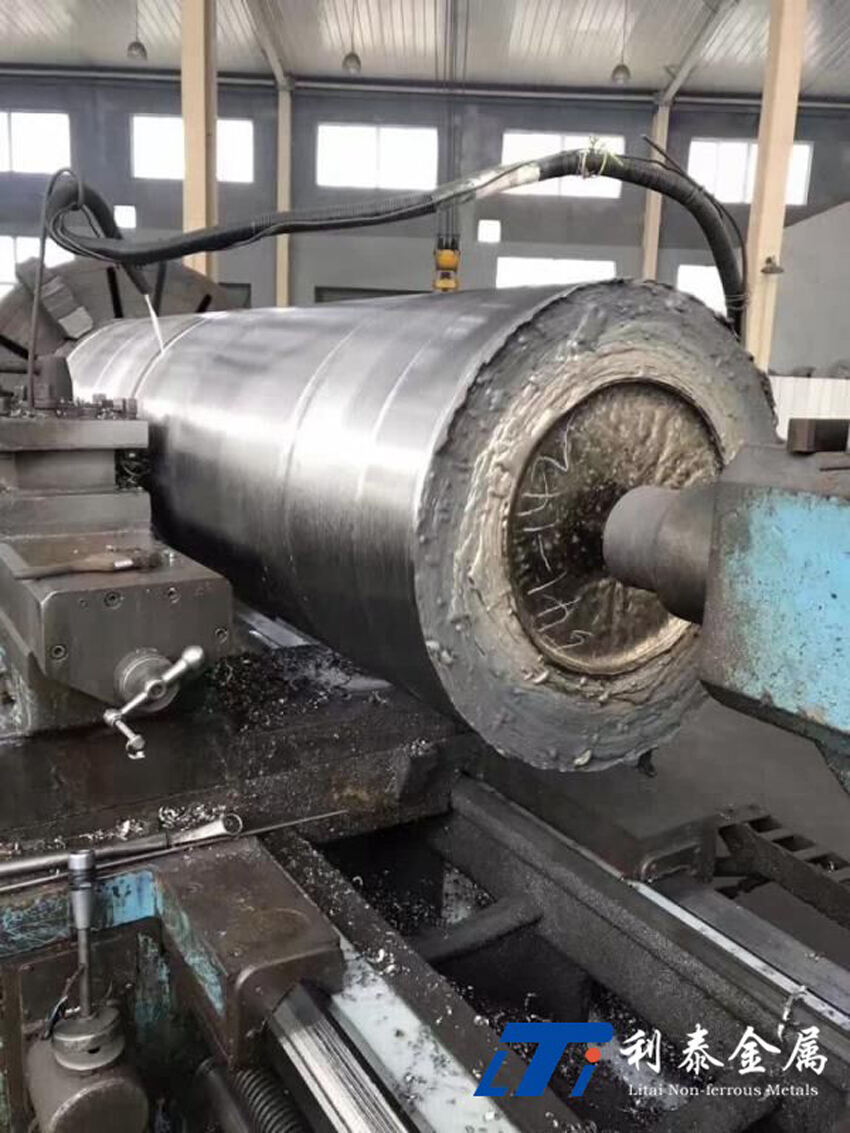

1、车削和镗孔

在相宜的切削前提下，车削和镗孔并不是出格难题的工序。用高速钢或碳化钨合金刀具对钛脊合金进行车削可获得优良的

切削机能，粗车削最好选取硬质合金刀具，大批量出产或者金属去除量大的切削，

通常都选取硬质合金刀具。硬质合金刀具对振动出格敏赣注因而要求刚性好的夹具。高速钢刀具最适合于成形切削、车槽或堵截。对于陆续切削、车削时使用易易溶于水的光滑冷却溶液较好。如5%硝酸钠水溶液或l/2O可溶性油乳状水溶液

均可获得很好的成效。切削冷却液有助于冷却刀具和排除车屑。通常不进行干切削。

 2、刨削

对钛和钛合金进行刨削加工比车削加工越发难题，刨削是半行程不陆续的切削加工，冲击性大，因冲击和振动而极易崩刀。刀具资料最好选用硬质合金YG8。当刨削纯钛或较软迪胙合金时，也用高速钢刀具，其具体选择取决于装配刚度。

3、铣削

在铣削过程的不陆续切削中，刀具接受冲击载荷.刀具在每

一转中只是部门处于铣削状态，使钛的粘接及刀齿的咬合，最终

导致刀具的磨损或破碎。脱离铣削件的动弹刀具.残存车屑会紧紧地粘在刀齿上，并被带到下一个铣削行程，刚性固定及同向铣削能把这种景象减幼到肯定水平。由于这种铣削步骤产生的薄屑容易从齿上去掉，通常宜采川水为冷却液。冷却液以喷射为好，能降低铣削温度和把咬合降低到最幼水平。

4、钻幼

5、攻丝

6、磨削

7、砂轮切割

8、电话学蚀削

9、化学蚀削

10、电火花加工

11、锯
