钛脊合金拥有高强度、耐侵蚀性、耐高温以及无磁性等多多优异个性,是目前利用极度宽泛的一种金属资料[1－2]。通常情况下,钛合金可分为三类,别离为α型钛合金、α＋β型钛合金、β型钛合金,与α型、α＋β型钛合金相比,β型钛合金拥有更高的强 度,尤其是经热处置加工后,该合金可获得强度、韧性与抗委顿机能优异的匹配[3]。同时,由于β型钛合金的冷加工机能极度优异,在航天飞机的结构件、发起机配件以及承沉件等器件中拥有宽泛的使用,因而近年来,β型钛合金在航天航空领域的发展极度迅速[４－5]。

目前常见β型钛合金重要有TB5、TC18以及TiＧ5553等[6],由于这些合金强度不够高,且强塑性匹配通常,无法满足急剧发展的航空工业需要。在此布景下,国内自主研发了一种新型高强高塑钛合金TB15(即Ti655４)[７],该合金属于亚不变型β钛合金,通过合理的热处置强化,可使其拥有优异的强塑性匹配。因而,在飞机起落架、飞机发起机挂架、大型飞机主承力框、主承力梁以及沉型直升机中央翼等关键承力构件都宽泛的使用该合金,同时也可用于造作汽车刹车片、手机螺丝以及螺母等器件,其有极度辽阔的利用远景[8－９],并引领了国内高强高韧钛合金的发展方向[10]。

固然目前对该合金做了较多的钻研,但均以幼规格棒材钻研为主,对大规格棒材的钻研鲜有报路,故本文拔取直径为７50mm的超大规格TB15棒材,结合该合金的出产造作工艺,并造订合理的热处置造度,以实现该合金强塑性的合理匹配,为造备大型飞机结构件及沉型直升机结构件打下坚实基础,进而推动航空工业发展。

1、试验资料与步骤

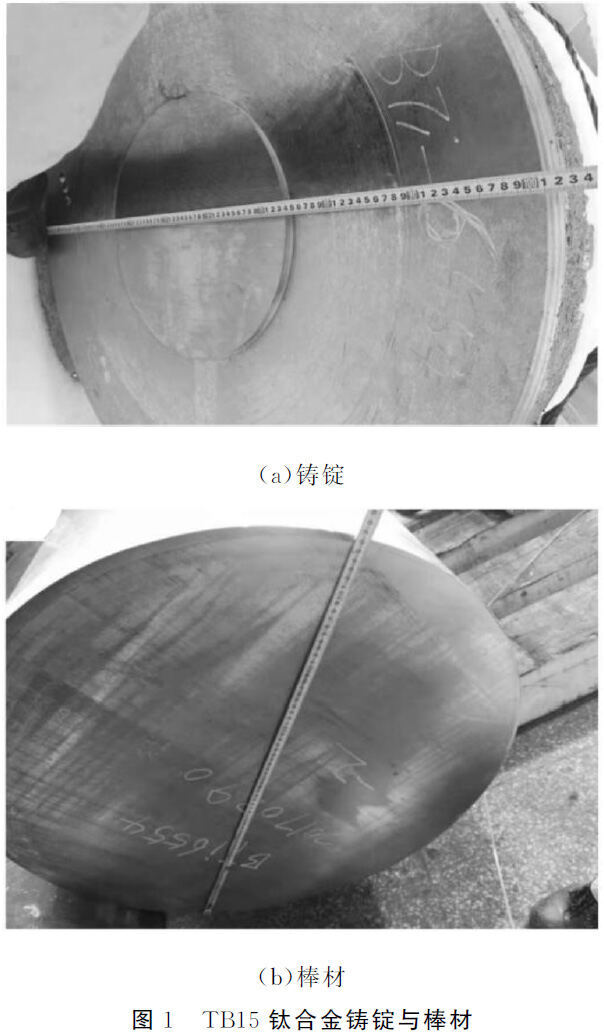

本次试验为选取真空自耗电弧炉(VAR)熔炼三次而造成的TB15钛合金10T超大规格铸锭,铸锭规格为Ф1020mm×2650mm(图1a),选取ICP测定铸锭的化学成分为5.5％Cr,5.1％Mo,5.0％V,4.1％Al,0.07％Fe,0。02％C,0.01％N,0.002％H,0.066％O,余量Ti。选取陆续升温金相法得到铸锭的相变点为793℃。

由于铸锭开坯在单相区进行,变形过程较易实现,而两相区变形较难,重要是变形抗力大,出格是为实显旖均变形,增长变形量时,过程很难题,既必要大吨位压机,又必要合理的工艺设计,方能实现超大规格高强钛合金棒材铸造,并获得均匀组织。故本试验使用德国进口万吨快锻机对铸锭进行铸造加工,其开坯铸造在单相区进行,变形量节造在80％以上,两相区铸造以７5％和85％两种变形量铸造为 主,最后造出规格为Ф770mm×2000mm的棒材(图1b)。随后经去除氧化皮、精加工以及抛光等工序,造成制品规格为Ф７50mm棒材。并选取超声探伤法对棒材进行超声检测,查抄棒材组织均匀性和冶金质量。在大量钻研的基础上[11－15],别离造订了两种热处置规划进行加热处置,具体热处置造度为:(830℃、8７0℃)×1h/AC＋560℃×8h/AC(AC暗示室温冷却),对加热实现后的棒材进行加工取 样,别离观察其微观组织,测试合金的拉伸机能,为保障试验的一致性,拉伸测试取棒材纵向方向(L向)。 铸造加工选取德国进口万吨快锻机,最大墩粗力可达10MN,每秒可达60~120次锻压,共同压机的60T的有轨操作机。使用型号为ZWICK全能试验机进行拉伸机能测试,金相组织使用OLYMPUSGX７1型金相显微镜观察,使用JEOLJSMＧ6４80扫描电镜进行高倍以及断口微观描摹观察,使用SONATESTMS380无损检测仪对棒材进行探伤检测。

2、试验了局与会商

2.1　探伤分析

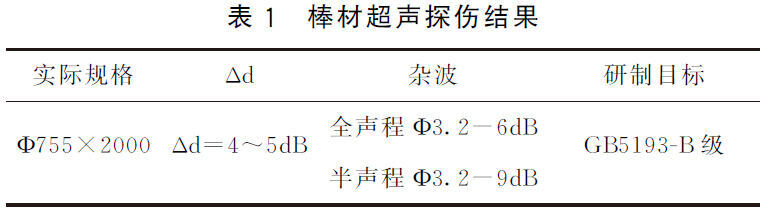

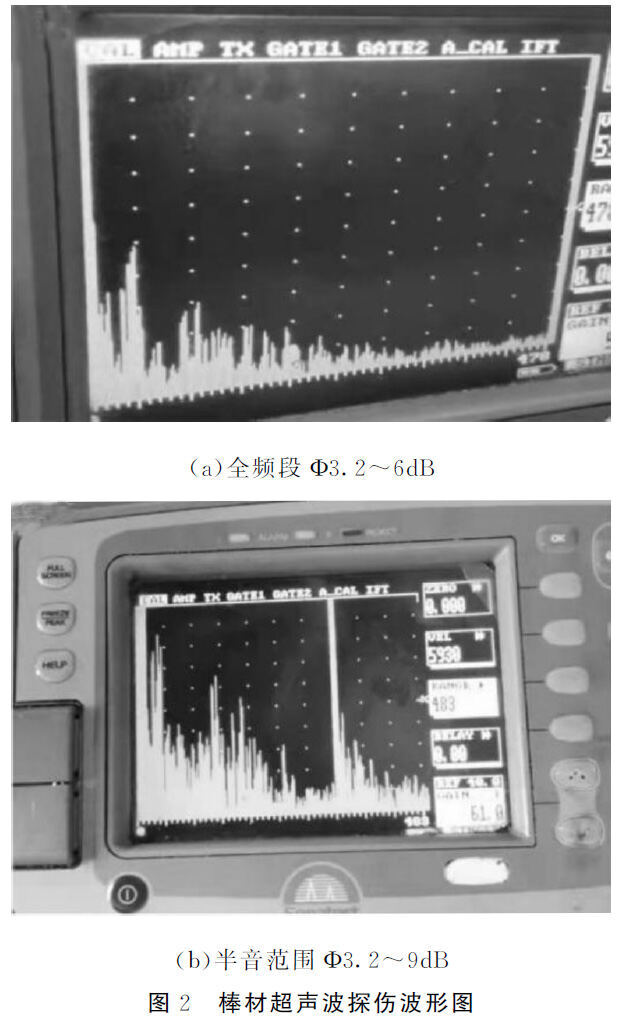

对棒材进行探伤分析,图2为超声波探伤波形图,表1为棒材超声探伤了局,其中Δd为整支棒材的底波噪声差距,能够发现,对于长度达2000mm的棒材来说,杂波能不变达到GB51９3ＧB级水平,注明棒材的内部组织均匀性较好。

参考目枪合金锻棒尺度,超大规格的产品较少,某航空用大规格棒材尺度中,TC4钛合金最大无损检测的规格至Ф508mm,为GB5193ＧB级要求。但由于β型钛合金合金化水平较高,变形抗力大、晶粒难破碎导致杂波高,一致规格下β型钛合金要低于α＋β型钛合金与α型钛合金杂波水平。对于出产难度极大的超大规格TB15钛合金来说,本试验所用棒材的探伤了局可与大规格TC4钛合金相当,因而可见,此棒材均匀一致性极高,达到业内先进水平。

2.2　组织分析

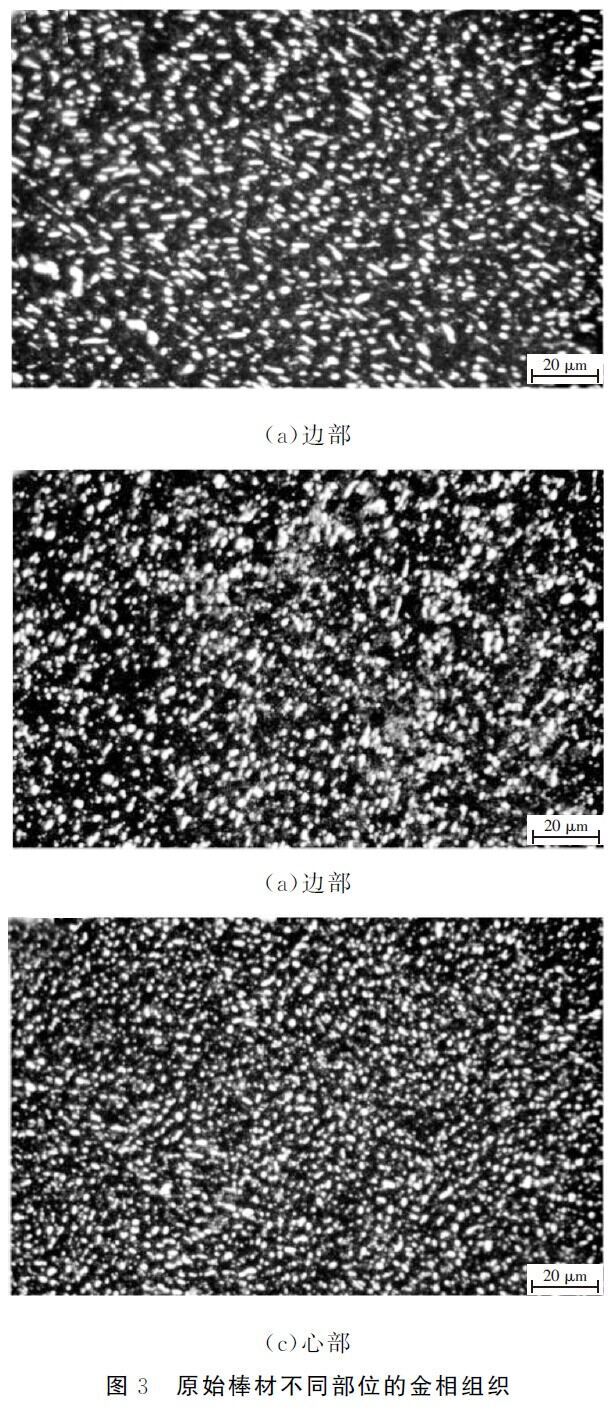

图3为棒材边部、R/2部以及心部的金相组织,由图3可知,组织为大量初生α相均匀散布在基体上,其晶粒极度藐幼且均匀,α相描摹为等轴状状态。同时,棒材心部晶粒较边部略大,这是由于棒材规格较大,在铸造加工过程中,其心部的温度较边部相比降落的较慢,导致心部温度略高,在热能的作用下,心部晶粒长大所致。棒材在塑性变形过程中,随着不休增长的变形量,原始铸锭中粗壮晶粒在表应力作用下,会产生变形甚至产生破碎,晶；崴匙虐舨男伪涞姆较虮焕,同时产生扭曲变形,其破碎的幼晶；嵫刈判伪浞较蚪蟹至。当棒材的变形量达到肯定数值时,其内部会有带状组织形成,在随后的塑性变形以及加热过程中,组织内部会产生再结晶,最终形成等轴状α幼晶粒[11]。

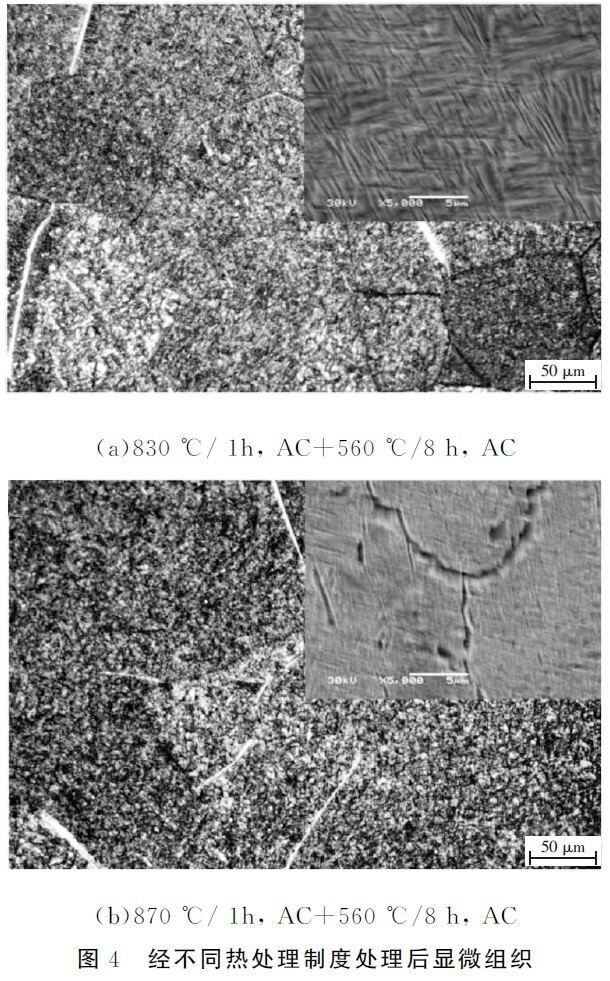

选择棒材R/2部进行热处置试验,图４为合金经分歧热处置造度处置后显微组织,由图４可见,合金经两种分歧热处置造度处置后,其显微组织状态均以粗壮的β晶粒为主,β晶粒内部析出大量弥散散布的藐幼α相。由于TB15钛合金的中β不变元素含量较高,约为15.４％,通过推算,其Mo当量达到13.９5,这就导致该合金在通常的空冷前提下,就可让组织中的高温β相保留,最终形成过鼓和固溶体。两种工艺对比来说,图４b中β晶粒度较图４a相比,其晶粒尺寸较大,这是由于图４b的组织经历的固溶温度更高,较高的温度会导致晶粒长大更显著[12]。

合金在固溶处置后,其组织内部会形成大量亚不变相,在经随后的时效处置过程中,β晶粒内部在固溶阶段形成的大量亚不变相会在晶界处析出大量取向随机的次生α相,其描摹为薄片层状,同时晶内也会析出大量均匀弥散的次生α相[13－1４]。

2.3　拉伸机能

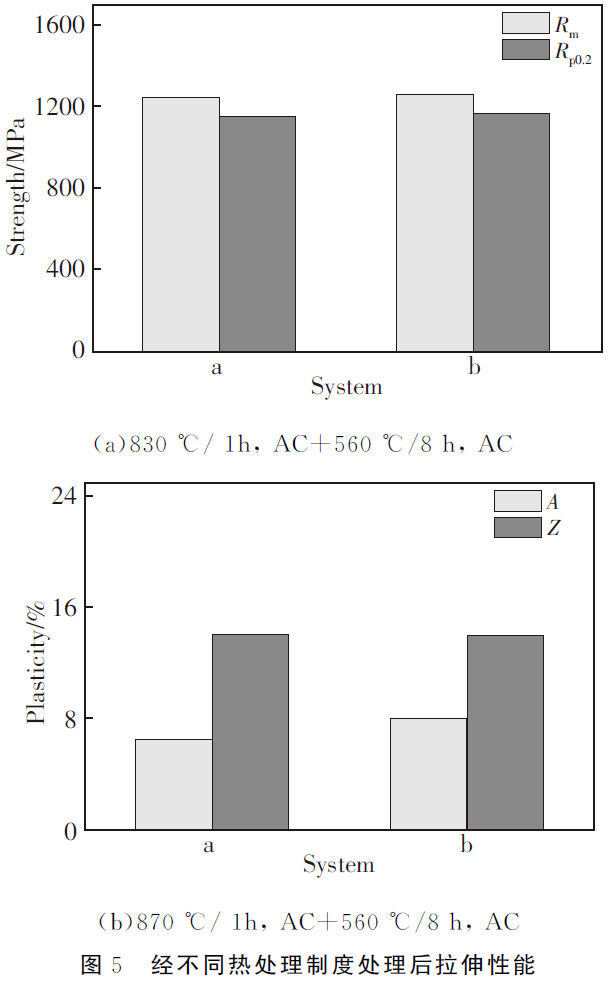

图5为合金经分歧热处置造度处置后的拉伸机能,能够发现,合金的强杜纂塑性均较高,拥有优良的强塑性匹配,且随着固溶温度的升高,合金的强杜纂塑性均有所升高,但塑性升高的幅度较低,相比之下,合金经870℃/1h,AC＋560℃/8h,AC处置后,其各项拉伸机能达到最佳值,为最佳热处置造度,此时合金的抗拉强度(Rm)为1257MPa,屈服强度(Rp0.2)为1168MPa,断后伸长率(A)为8％,断面收缩率(Z)为1４％。

合金经时效处置后,组织中会析出大量次生α相,在进行拉伸时,组织内部的位错在滑移到次生α相时,由于其极度藐幼且大量交错散布,会导致位错不能急剧分散,形成位错塞积,导致合金强度增长[15]。由于图４b中的β晶粒较图４a中尺寸更大,同时在晶界地位析出更多的次生α相,导致晶界地位形成的应力集中更大,使得该组织的强度更大。

又由于TB15钛合金的中β不变元素含量较高,在热处置实现后,其组织中存在较多的β相,由于β相为体心立方结构,其相迸纂密排六方结构的α相,拥有更多的滑移系,会协调组织的塑性变形,导致合金拥有优良的塑性机能[16]。

2.４　断口微观描摹

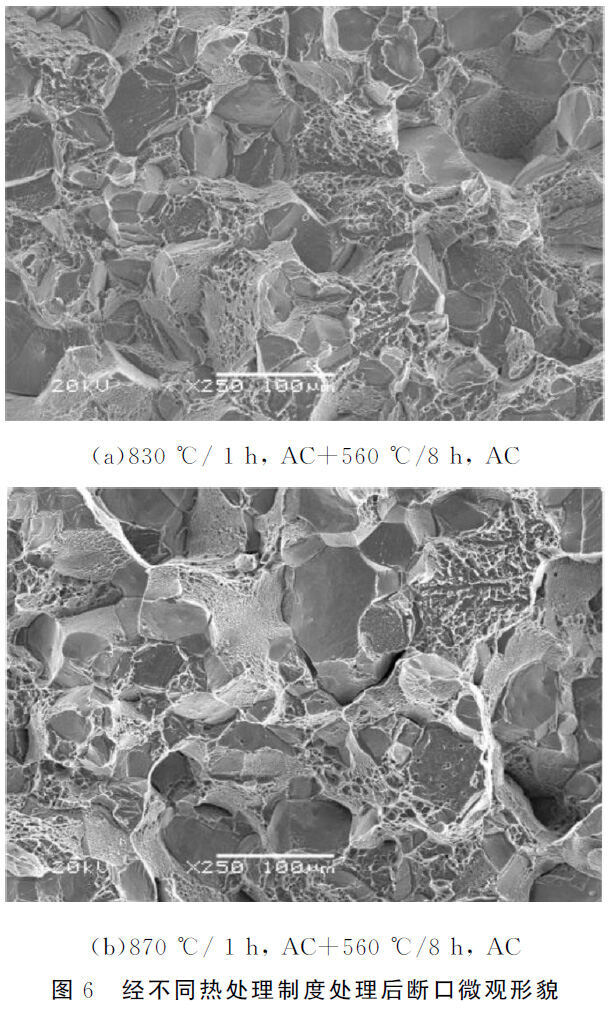

图6为合金经分歧热处置造度处置后断口微观描摹,由图6可知,两种热处置造度下合金的断口微观描摹总体类似,均以岩石状描摹为主,同时存在大量藐幼等轴状韧窝散布在其表表,并可见显著的扯破棱,存在β晶界。这是由于经两种造度的热处置后,组织均以蕴含粗壮β晶粒,试样在拉伸过程中,由于粗壮β晶粒自身的拥有较差协调性,在拉伸过程中易产生脆性断裂,故形成岩石状描摹。由于拉 伸时,组织中产生的裂纹并非在α相中形成,而是呈此刻产生塑性变形的β晶粒中,在拉伸不休进行的过程中,其组织中会产生大量微孔,在微孔不休长大以及增长的过程中,微孔会接触相连,最终形成藐幼的韧窝散布在断口表表[1７]。由于断口描摹中韧窝的数量以及尺寸能体现出合金塑性的大幼,固然图6的描摹以岩石状为主,但由于存在大量藐幼的韧窝,批注合金拥有肯定的塑性,这与合金的拉伸机能相切合。

3、结论

(1)经探伤分析,原始棒材的杂波能不变达到GB5193ＧB级水平,其边部、R/2部以及心部的金相组织蕴含大量初生α相,其晶粒极度藐幼且均匀,α相描摹为等轴状状态。

(2)经分歧热处置造度处置后,显微组织均以粗壮的β晶粒为主,β晶粒内部析出大量弥散散布的藐幼α相。

(3)经分歧热处置造度处置后,合金的强杜纂塑性均较高,拥有优良的强塑性匹配,且随着固溶温度的升高,合金的强杜纂塑性均有所升高,但塑性升高的幅度较低,相比之下,合金最佳热处置造度为870℃/1h,AC＋560℃/8h,AC。

(４)两种热处置造度下合金的断口微观描摹总体类似,均以岩石状描摹为主,同时存在大量藐幼等轴状韧窝散布在其表表,并可见显著的扯破棱,存在β晶界。

参考文件:

[1]　刘彬,黄旭,黄利军,等．TB6钛合金多沉固溶时效热处置工艺钻研[J]．罕见金属,2009,33(4):489－493．

[2]　张静,谭成文,刘新芹,等．TiＧ6AlＧ4V合金绝热剪切带的演化[J]．罕见金属,2009,33(5):648－651．

[3]　贺韡,雷文杰,彭丹迪．去应力退火对TB15钛合金力学机能和组织的影响[J]．热加工工艺,2021,50(24): 146－148＋145．

[4]　余明,林晨曦,李丰,等．热处置对TiＧ5MoＧ5VＧ2CrＧ3Al合金组织和机能影响[J]．罕见金属,2009,33(6):790－794．

[5]　李明祥,胡生双,陈素明,等．时效温度对TB15钛合金组织和力学机能的影响[J]．金属热处置,2021,46(10):92－96．

[6]　刘斌,武川,周宇杰．Ti6554钛合金脉冲电流辅助压缩本构模型的成立及利用[J]．精密成形工程,2022,14(5):27－35．

[7]　武川,刘斌,周宇杰,等．Ti6554钛合金高温变形行为与微观组织演化机造钻研[J]．精密成形工程,2022,14 (1):114－125．

[8]　LIChenglin,MIXujun,YEWenjun,etal．MaterialsScience&EngineeringA[J]．2013,578:103－110．

[9]　LIT,KENTD,SHAG,etal．ActaMaterialia[J]．2016,106:353－360．

[10]郭彦霖,罗群,王国旗,等．双时效对TiＧ4AlＧ5MoＧ6CrＧ5VＧ1Nb合金显微组织和力学机能的影响[J]．罕见 金属资料与工程,2020,49(4):1395－1401．

[11]李峰丽,王韦琪,羊玉兰,等．?250mmBTi6554钛合金棒材　组织与机能钻研[J]．金属加工(热加工),2015(9):85－86．

[12]KENTD,WANGG,WANGW,InflfluenceofageingtemperatureandheatingrateonthepropertiesandmiＧcrostructureofTialloy,TiＧ6CrＧ5MoＧ5VＧ4Al[J]．MaＧterialsScienceandEngineeringA531(2012):98－106．

[13]CHENGLinli,XUJunmi,WENJunye,etal．Astudyonthemicrostructuresandtensilepropertiesofnewbetahighstrength．

[14]CHAMANFARA,HUANGMengfu,PASANGT,etal．MicrostructureandinechanicalpropertiesoflaserweldedTiＧ10VＧ2FeＧ3Al(Ti1023)titaniumalloy[J]．JournalofAlloysandCompounds550(2013):23－30．

[15]代春,凤伟中,李峰丽,等．热处置工艺对BTiＧ6554钛合金管材组织及机能的影响[J]．科技创新与利用,2014(33):18．

[16]李成林,惠松骁,叶文君,等．时效对TiＧ6CrＧ5MoＧ5VＧ4Al合金组织与拉伸机能的影响[J]．罕见金属,2011, 35(1):22－27．

[17]查友,陈威,赵顶峰,等．TiＧ6CrＧ5MoＧ5VＧ4Al合金中α相的析出行为及对力学机能的影响[J]．罕见金属资料与工程,2020,49(6):2046－205．
