影响钛合金的耐侵蚀性的成分好多，晶粒大幼、晶粒取向[1]、位错密度、合金元素含量、合金表表状态等，钛合金热处置的冷却速度对组织形成有很沉要的意思[2]本尝试通过 扭转TA9钛合金板材热处置方式来获得更耐盐酸侵蚀迪胙合金组织。

1、尝试资料与步骤

本尝试选取的TA9 钛合金是经过三次真空自耗电弧炉熔炼成 准210mm×340mm 锭，经β相区开坯铸造，α+β 相区终铸造得准25m m 板坯。后经双向热轧造成5mm板材，经 700℃30min退火,使用线切割造成若干5mm×9mm×12mm块体,取3个试样别离在型号为RK-2-?48X100-110电阻炉中加热至920℃保温30min别离进行水淬、炉冷、空冷，炉冷至300℃出炉空冷。将所得试样经240目打磨掉1mm后用600目、1200目碳化钨砂纸打磨，之后用150nmSiO2溶胶抛光至划痕隐没。用配比为 HF∶ HNO3∶H2O=1 ∶ 3∶10 的侵蚀剂侵蚀磨面 60s后， 用流动水冲刷干净，而后用工业无水乙醇擦拭、并用吹风机吹干。之后在 OLYMPUS - PMG3 光学金相显微镜下观察并拍照。

对获得金相试样的试样进行沉新抛光至镜面，为了排除其他切割面对耐侵蚀性的滋扰，用铜导线缠绕试样，对试样其它面及导线进行蜡封仅保留轧造面，在CHI660D 电化学工

作站对以上试样进行电化学侵蚀试验，侵蚀介质为38%的浓盐酸，试验25 在 ℃水浴箱中进行。选取经典的三电极系统，铂电极为辅助电极，鼓和甘汞电极(SCE)作为参比电极，用夹具夹住试样导线，浸入浓硫酸溶液中，而后丈量 5min 开路电位，待电位不变后测试互换阻抗，再测Tafel曲线。设置初始扫描电位为?1.2 V(vs SCE)，最终电位为 0.5 V，扫描速度 10 m V/s，敏感度为 1×10?3。互换阻抗扫描的信号频率领域为：10 m Hz~100 k Hz，在开路电位处进行。之后观察侵蚀试验实现后试样表表描摹，对比耐侵蚀性的差距。

2、了局与会商

2.1 金相组织

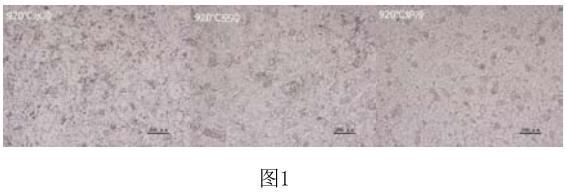

图 1为 920℃分歧冷速的试样的金相组织，920℃并未打齐全达到TA9相变点，由图能够看出水冷组织为未溶化的α相颗粒及原始α相孪晶组织和马氏体相α，相基体；空冷组织 为原始未溶化α相与针状α相；炉冷组织为均匀的等轴α晶粒，晶粒内部有显著的孪晶，原始试样产生再结晶。

2.2 侵蚀机能

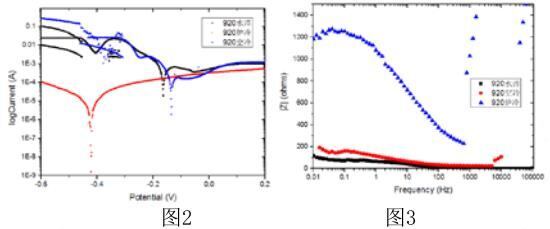

图2为分歧冷速的Tafel曲线，由于自侵蚀电流的大幼反映资料侵蚀反映速度，由图2能够看出自侵蚀电流 920水淬>920空冷>920炉冷；因而耐侵蚀性920炉冷>920空冷>920水淬与Tafel曲线所得了局一致。

图3 为三种处置方式的Bode，由图能够看出阻抗绝对值在低频区920炉冷>920空冷>920水冷，阻抗绝对值越大暗示资料耐侵蚀性越好。

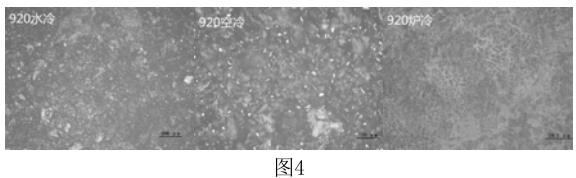

图4为试样侵蚀试验后的表理论孔， 炉冷试样的表表描摹较水冷、空冷平坦，水冷、空冷试样侵蚀坑较深 ，侵蚀较为严沉。这与tafel曲线对比以及Bode图得到的结论一致。

3、结论

１、热处置方式以及分歧组织描摹会引起TA9钛合金耐侵蚀性差距。

２、炉冷得到的均匀的等轴α晶粒组织较空冷、水冷拥有更好的耐侵蚀性。

参考文件：

[1] GARBACZ H, PISAREK M, KURZYDLOWSKI K J.Corrosion resistance of nanostructured titanium[J].BiomolecularEngineer, 2007, 24: 559?563.

[2]（苏）鲍利索娃（Борисова，Е.А.）；陈石卿译 ,钛合金金相学[M],北京：国防工业出版社，1986:228.

作者简介：

王鹤（1989-），男，陕西乾县人，在读在职钻研生，重要钻研方向为钛合金
