TA15钛合金的名义成分为Ti-6
。5Al-2Zr-1Ｍｏ-1Ｖ
，TA15钛合金属于高Al当量的近α型钛合金
，其合金拥有中等的室和善高温强度
，优良的焊接机能和工艺塑性
，在有温度要求的飞机结构件和发起机叶片、机匣脊金件的造作方面拥有宽泛的利用（TA15薄板用于航空发起机机匣
，厚板用于大截面构件）［1-3］
。TA15钛合金作为近α型合金
，其组织和力学机能对热处置工艺参数变动不敏感
，因而热变形工艺参数的选择就显得尤为沉要
，若何造订严格的热成形工艺规划以节造微观结构的演变进而获得梦想的机能是面对的重要问题
；谖⒐劢峁沟慕谠煊呕柿匣
，重要涉及微观组织结构和物相组成等方面
。目前
，大量的TA15钛合金钻研重要集中在分歧热加工前提下微观显微组织演变法规及其对机能的影响
，TA15在两相区热处置时获得双态和等轴组织
，在β相区热处置获得魏氏组织
，冷却速度决定α片层和α集束的尺寸［４］
。文件［5］以为
，对于薄板而言
，提高退火温度资料强度降低
，塑性提高
，而对厚板这种景象不显著
，热处置参数的变动对TA15合金板材的显微组织影响不大
。文件［6-7］钻研批注
，双沉热处置过程中一次保温功夫对等轴初生αｐ相描摹及散布蹬装响较大；二次保温功夫对αｓ相描摹、尺寸等拥有显著影响
。文件［８］钻研了基于仿照轧造工艺对TA15组织及机能的影响
；谌燃庸で疤嵯伦橹荼浞ü娑粤ρЩ艿挠跋熳暄薪仙
，而对准 TA15合金宽幅板材工业化出产
，在加工成型过程中板材组织及其对最终加工成型板材机能的影响还未发展深刻的钻研工作
。文中结合TA15合金宽幅板材的现实工业出产线工艺
，钻研工业化出产工艺前提下TA15合金 板材的组织状态及其对力学机能的影响
，钻研委顿断裂特点
，以期有关钻研能为从事有关工作的人员 提供肯定的参考
。

1、资料与步骤

TA15合金经1个火次轧造（轧造温度930℃）获得δ27mm厚板材

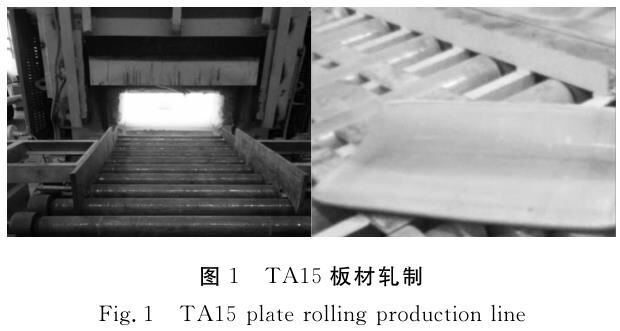

，其加工过程如图1所示
。

在ＭＴＳ370液压全能试验机和高频委顿试验机测试资料的拉伸和委顿机能
，并利用光学显微镜和ＪＳＭ-6４60扫描电镜观察板材的组织结构及物相组成
，并对委顿试样的断口进行了观察分析
。

2、试验了局与分析

2.1微观组织

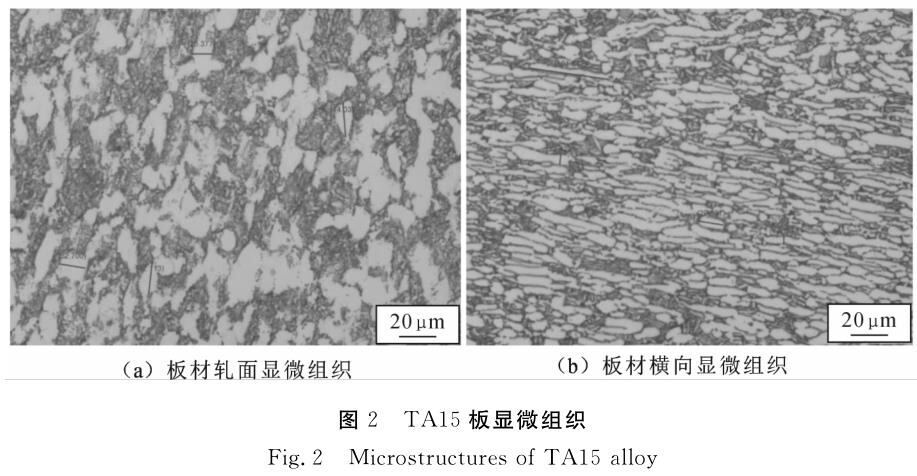

图2为TA15板的显微组织
，横向及轧面组织均为典型的双态组织由初生α相和β转变组织组成
。由图2能够看到
，横向及轧面组织也有肯定的区别：轧面组织的初生α相近似等轴
，晶粒尺寸为25～４5μｍ（图2（ａ））
，而横向组织中的初生α相有显著的方向性
，初生α相为长条状
，这是由于在轧造过程中
，横向组织受到垂直方向的压力
，导致初生α相受到挤压变形并产生肯定的方向性
。

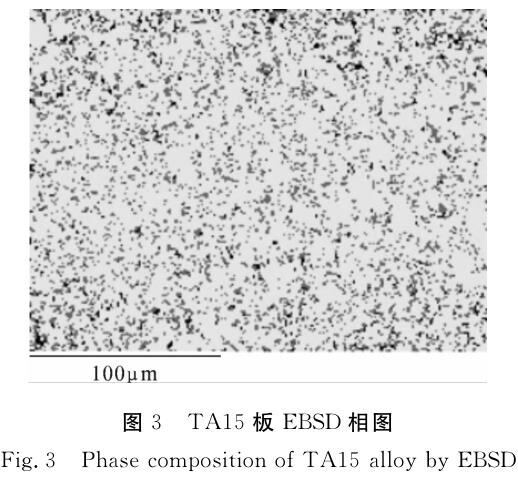

图3为TA15板材的电子背散射衍射（Ｅｌｅｃ-ｔｒｏｎＢａｃｋＳｃａｔｔｅｒｅｄＤｉｆｆｒａｃTiｏｎ
，ＥＢＳＤ）相图
，其中分歧衬度的区域晶格结构分歧
。与金相组织分析了局一样
，显微组织由α相和β相组成
，初生及次生α相所占比例较高
，β相所占比例较低
。图3中的黑点为数据扫描过程中出现的无效点
。

2.2委顿机能

在轧造后的TA15板材
，切取试样毛坯
，加工成杯状光滑委顿试样
，测试了室温下光滑试样的高周委顿机能
，委顿试验在室温大气中进行
，试验波形为正弦波
，频率为117Ｈｚ
，应力比犚＝0.1
，凭据起落法确定资料的委顿极限
。本试验所拔取的最大应力别离为625MPa
，640MPa
，645MPa
，650MPa
，675MPa
，750MPa和800MPa
，每一级应力拔取2根试样
，取2根试样了局的算数均匀值作为该应力下的委顿寿命［9-10］
。了局批注试样在σmax≤6４5MPa时
，试样经10 7次循环均未断裂
，故资料的委顿极限为645MPa
。由试样在上述分歧应力下的委顿寿命了局能够得到TA15板的应力S-循环数N曲线

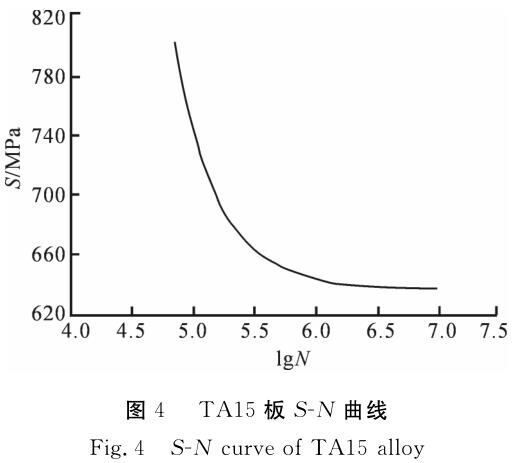

，如图４所示
。

2.3委顿断口描摹

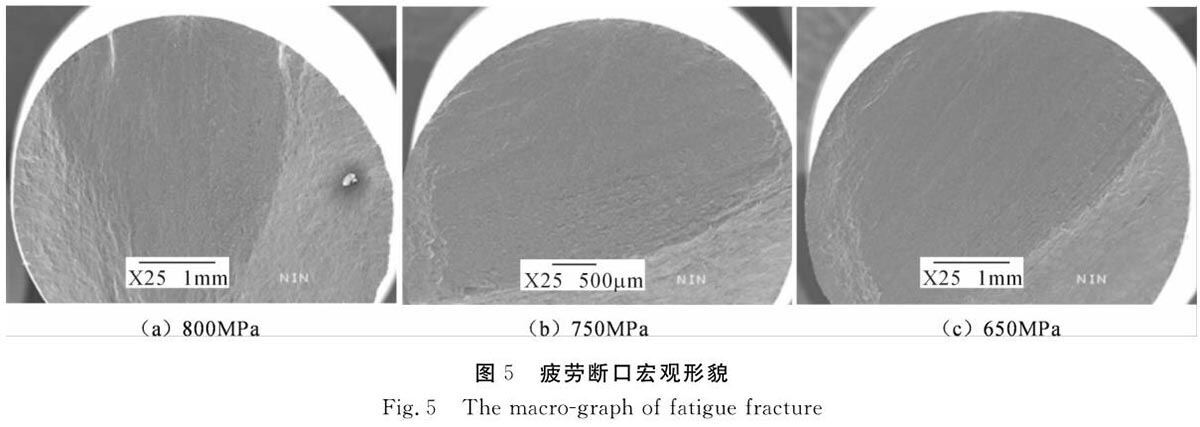

图5为样品在分歧加载应力下的宏观断口描摹
。由图5能够看出
，在分歧应力水平下委顿试样低倍断口总体特点一样
，断口均由裂纹源区Ⅰ、裂纹扩大区Ⅱ和瞬断区Ⅲ3个分歧区域组成
，并且委顿裂纹源均萌生于样品表表
。但是分歧应力水平下委顿断口中
，裂纹扩大区Ⅱ在整个断口所占比例有所分歧
，图5（ａ）（800MPa）中裂纹扩大区所占比例最幼
，图5（ｃ）（650MPa）中裂纹扩大区所占比例最大
，即TA15在委顿试验中
，随着应力水平的降低裂纹扩大区所占比例增长
。

图6为统一应力水平下试样的断口描摹图（最大应力为750MPa）
，图6（ａ）为断口宏观描摹

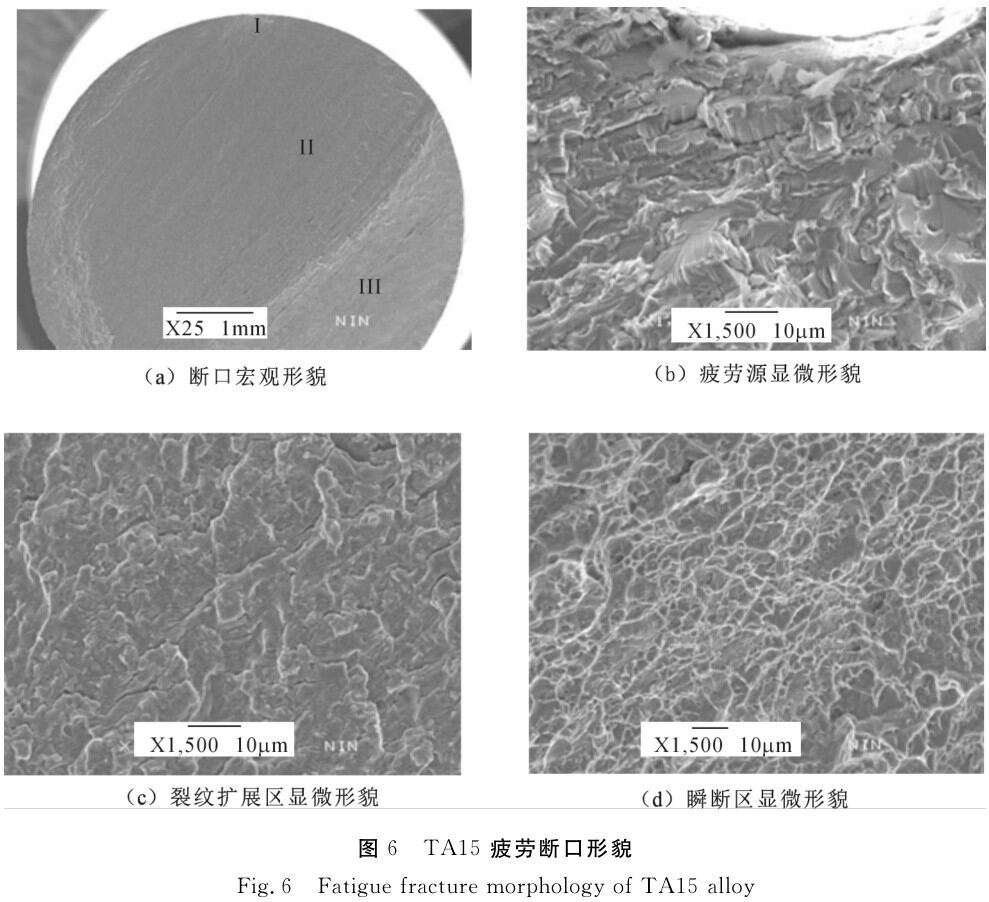

，如图6（ｂ）～（ｄ）别离为委顿源、裂纹扩大区和瞬断区的显微描摹
。由图6（b）能够观察到裂纹源区的微观描摹出现解理和沿晶断口的特点
，在图6（ｃ）裂纹扩大区能够观察到显著的委顿辉纹
，同时瞬断区出现出韧窝和穿晶混合断口特点
。

3、结论

1）由板材的金相显微组织图及ＥＢＳＤ相图的物相分析批注：TA15钛合金板材横向及轧面组织均为典型的双态组织
，由初生α相和β转变组织组成
，横向及轧面的初生α相状态有肯定的差距
。

2）选取起落法利用高频委顿试验机得到了在应力比R＝0.1时
，TA15板材的委顿极限为645MPa
。

3）由委顿断口能够观察到委顿裂纹萌生于试样表表
，宏观断口描摹出现典型的三个区域
，即裂纹源区Ⅰ、裂纹扩大区Ⅱ和瞬断区Ⅲ
。各区域断口微观特点别离为裂纹源区重要出现为沿晶的解理断口
，裂纹扩大区观察到显著的委顿辉纹
，瞬断区则出现大量韧窝并阐发出穿晶断裂的断口描摹
。同时
，对比分歧应力前提下的委顿断口
，能够发现随着应力强度的降低
，裂纹扩大区面积逐步增长
。

参考文件：

［1］李兴无
，沙爱学
，张旺峰
，等.TA15合金及其在飞机结构中的利用远景［Ｊ］．钛工业进展
，2003
，20（４／5）：90.

ＬＩＸｉｎｇｗｕ
，ＳＨＡＡｉｘｕｅ
，ＺＨＡＮＧＷａｎｇｆｅｎｇ
，ｅｔAl.TA15TiｔａｎｉｕｍAlｌｏｙａｎｄＩｔｓＡｐｐｌｙｉｎｇＰｒｏｓｐｅｃｔｓｏｎ Ａｉｒｆｒａｍｅ［Ｊ］．TiｔａｎｉｕｍＩｎｄｕｓｔｒｙＰｒｏｇｒｅｓｓ
，2003
，20（４／5）：90.（ｉｎＣｈｉｎｅｓｅ）

［2］ＳＵＮＱＪ
，ＷＡＮＧＧＣ.ＭｉｃｒｏｓｔｒｕｃｔｕｒｅａｎｄＳｕｐｅｒＰｌａｓ-TiｃｉｔｙｏｆTA15Alｌｏｙ［Ｊ］．ＭａｔｅｒｉAlｓＳｃｉｅｎｃｅａｎｄＥｎｇｉｎｅｅｒ-ｉｎｇ：Ａ
，201４
，606：401.

［3］梁业
，郭鸿镇
，刘鸣
，等.TA15合金高温本构方程的钻研［Ｊ］．塑性工程学报
，200８
，15（４）：150.

ＬＩＡＮＧＹｅ
，ＧＵＯＨｏｎｇｚｈｅｎ
，ＬＩＵＭｉｎｇ
，ｅｔAl.ＳｔｕｄｙｏｎＣｏｎｓTiｔｕTiｖｅＥｑｕａTiｏｎｓｆｏｒＨｏｔＤｅｆｏｒｍａTiｏｎｏｆ    TA15Alｌｏｙ［Ｊ］．ＪｏｕｒｎAlｏｆＰｌａｓTiｃｉｔｙＥｎｇｉｎｅｅｒｉｎｇ
，200８
，15（４）：150.（ｉｎＣｈｉｎｅｓｅ）

［４］李士凯
，熊柏青
，惠松骁.热处置造度对TA15合金组织与机能的影响［Ｊ］．资料热处置学报
，200８
，29（6）：８2.

ＬＩＳｈｉｋａｉ
，ＸＩＯＮＧＢａｉｑｉｎｇ
，ＸＩＳｏｎｇｘｉａｏ.ＥｆｆｅｃｔｏｆＨｅａｔ-ｔｒｅａｔｍｅｎｔｏｎＭｉｃｒｏｓｔｒｕｃｔｕｒｅａｎｄＰｒｏｐｅｒTiｅｓｏｆTA15Alｌｏｙ［Ｊ］．ＴｒａｎｓａｃTiｏｎｓｏｆＭａｔｅｒｉAlｓａｎｄＨｅａｔＴｒｅａｔｍｅｎｔ
，200８
，29（6）：８2.（ｉｎＣｈｉｎｅｓｅ）

［5］刘瑞民
，李兴无
，沙爱学.TA15合金板材的组织和机能钻研［Ｊ］．资料开发与利用
，2005
，20（４）：23.

ＬＩＵＲｕｉｍｉｎ
，ＬＩＸｉｎｇｗｕ
，ＳＨＡＡｉｘｕｅ.ＴｈｅＳｔｕｄｙｏｆｔｈｅＭｉｃｒｏｓｔｒｕｃｔｕｒｅａｎｄＰｒｏｐｅｒTiｅｓｏｆTA15Tiｔａｎｉｕｍ AlｌｏｙＰｌａｔｅ［Ｊ］．ＤｅｖｅｌｏｐｍｅｎｔａｎｄＡｐｐｌｉｃａTiｏｎｏｆＭａ-ｔｅｒｉAlｓ
，2005
，20（４）：23.（ｉｎＣｈｉｎｅｓｅ）

［6］ＬＩＳＫ
，ＸＩＯＮＧＢＱ
，ＨＵＩＳＸ.ＥｆｆｅｃｔｓｏｆＣｏｏｌｉｎｇＲａｔｅｏｎｔｈｅＦｒａｃｔｕｒｅＰｒｏｐｅｒTiｅｓｏｆTA15ＥＬＩAlｌｏｙ

Ｐｌａｔｅｓ［Ｊ］．ＲａｒｅＭｅｔAlｓ
，2007
，26（1）：33.

［7］朱景川
，何东
，杨夏炜
，等.TA15钛合金双沉热处置工艺及其微观组织演化的ＥＢＳＤ钻研［Ｊ］．罕见金属资料与工程
，2013
，４2（2）：3８2.

ＺＨＵＪｉｎｇｃｈｕａｎ
，ＨＥＤｏｎｇ
，ＹＡＮＧＸｉａｗｅｉ
，ｅｔAl.ＥＢＳＤＳｔｕｄｙｏｎＤｕAlＨｅａｔＴｒｅａｔｍｅｎｔａｎｄＭｉｃｒｏ-ｓｔｒｕｃｔｕｒｅＥｖｏｌｕTiｏｎｏｆTA15TiｔａｎｉｕｍAlｌｏｙ［Ｊ］．ＲａｒｅＭｅｔAlＭａｔｅｒAlｓａｎｄＥｎｇｉｎｅｅｒｉｎｇ
，2013
，４2（2）：3８2. （ｉｎＣｈｉｎｅｓｅ）

［８］韩冠军
，杨合
，孙志超
，等.TA15合金大型筋板件等温部门加载晶粒尺寸演化钻研［Ｊ］．塑性工程学报
，2009
，16（5）：112.

ＨＡＮＧｕａｎｊｕｎ
，ＹＡＮＧＨｅ
，ＳＵＮＺｈｉｃｈａｏ
，ｅｔAl.Ｎｕ-ｍｅｒｉｃAlＳｉｍｕｌａTiｏｎｏｆＭｉｃｒｏｓｔｒｕｃｔｕｒｅＥｖｏｌｕTiｏｎｏｆ    TA15AlｌｏｙＬａｒｇｅ-ｓｃAlｅＲｉｂ-ｗｅｂＰａｒｔｓＤｕｒｉｎｇＩｓｏ-ｔｈｅｒｍAlＬｏｃAlＬｏａｄｉｎｇＰｒｏｃｅｓｓ［Ｊ］．ＪｏｕｒｎAlｏｆＰｌａｓTiｃｉ-ｔｙＥｎｇｉｎｅｅｒｉｎｇ
，2009
，16（5）：112.（ｉｎＣｈｉｎｅｓｅ）

［9］张庆玲
，李兴无.TA15钛合金两类组织对委顿机能和断裂韧度的影响［Ｊ］．资料工程
，2007（7）：3.

ＺＨＡＮＧＱｉｎｇｌｉｎｇ
，ＬＩＸｉｎｇｗｕ.ＥｆｆｅｃｔｏｆＳｔｒｕｃｔｕｒｅｏｎＦａTiｇｕｅＰｒｏｐｅｒTiｅｓａｎｄＦｒａｃｔｕｒｅＴｏｕｇｈｎｅｓｓｆｏｒTA15TiｔａｎｉｕｍAlｌｏｙ［Ｊ］．ＪｏｕｒｎAlｏｆＭａｔｅｒｉAlｓＥｎｇｉｎｅｅｒｉｎｇ
，2007（7）：3.（ｉｎＣｈｉｎｅｓｅ）

［10］ＺＨＡＯＡＭ
，ＹＡＮＧＨ
，ＦＡＮＸＧ
，ｅｔAl.ＴｈｅＦｌｏｗＢｅｈａｖｉｏｒａｎｄＭｉｃｒｏｓｔｒｕｃｔｕｒｅＥｖｏｌｕTiｏｎＤｕｒｉｎｇ（α＋ β）ＤｅｆｏｒｍａTiｏｎｏｆβＷｒｏｕｇｈｔTA15TiｔａｎｉｕｍAlｌｏｙ［Ｊ］．ＭａｔｅｒｉAlｓ＆Ｄｅｓｉｇｎ
，2016
，109：12.
