引言

TB6钛合金是一种由α相与β相组成的资料，因具备优异综合机能（高强杜纂耐侵蚀），在航空元件?高精度设备和机电设备行业中都阐扬着举足轻沉的作用[1]。但由于钛合金的加工难度较大，导致钛合金造价比钢铁成本逾越近10倍，限度了进一步利用推广。钛合金TB6是一个物相转造成分，选取分层累加的成型方式出产制品时会出现底部凝固组织转异化的问题，天生特定方向拥有凝固偏差性的组织[2]。目前，很多钻研人员都对钛合金TB6进行了有关钻研。李怀学等[3]钻研TB6钛合金沉积态的沉积态组织为等轴晶，拉伸断口为沿晶/穿晶混合断裂方式，发现热等静压工艺能够有效调控激光直接沉积TB6钛合金的组织及机能。李长富等[4]钻研分歧热处置对激光沉积造作TB6钛合金力学机能的各向异性影响，激光沉积造作钛合金组织中原始β晶粒状态与初生α相，热处置后力学机能得到加强。

激光技术是将光源聚焦到的能量作用到粉末上使其消融成型的步骤，实现对粉末加热和熔融的增材造作[5]。但这种激光加工方式易引起缝隙缺点，产生的气相可能在冷却阶段混入金属液体内形成气泡，导致不成融合缺点出现。这些冶金成型问题是初始裂纹的重要形成原因。张文博等[6]通过增材造作TC4钛合金，通过高温退火对激光增材件的组织和力学机能进行加强，使得显微硬度降落，抗拉强度略有增长，屈服强度略有降落。韦玉堂等[7]选择激光熔覆技术在GH586合金表表造得了CoCrAlSiHf涂层，涂层蕴含网状结构组织，在晶界上形成大量微裂纹结构，执行氧化处置后得到了含有很多微孔结构的氧化膜。

到目前为止，很多钻研人员都已发展关于TB6钛合金的拉伸个性钻研，而对TB6钛合金的断裂机理发展的钻研工作重要还是从断裂区微观组织特点并结合相应的力学行为进行揣摩，很少有人钻研有关TB6钛合金的在线拉伸试验工作。本文在前人钻研的基础上，通过激光增材技术造备TB6钛合金，并对试样拉伸组织演变发展尝试测试分析。

1、尝试资料和步骤

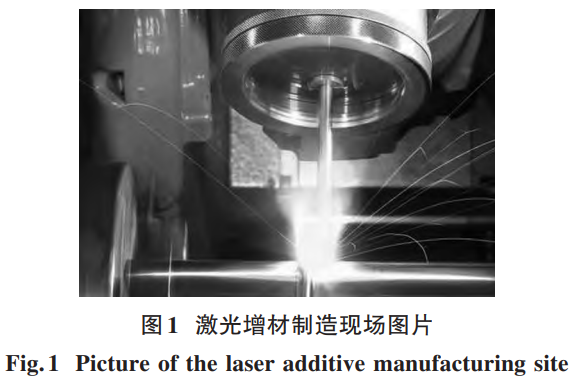

本钻研选择表径尺寸介于50~200μm的相宜TB6钛合金板。选取通例造作方式如铸造和铸造方式时，城市产生大量废渣，从而降低利用率，尤其是在铸造出产过程中容易出现缩孔景象，这增长了造作难度[8]。激光增材工艺是依附激光热量将熔池中合金粉末进行升温熔融，同时持续向熔池内增长合金粉末，分层累加后达到形成立体增材试样的成效。激光增材是通过光纤激光器往复扫描来实现对TB6合金粉末加热的主张，参数设定为：扫描速度(800~1200)mm/min，束斑直径8mm，粉末输送量900g/h，厚度0.7μm，节造氩气通入。激光增材造作现场图片见图1。

本尝试选取与激光走刀一样方向进行刻蚀的方式，获得状态规定与尺寸46mm×5mm×0.7mm的拉伸钛合金试验块。选取Al₂O₃粉末颗粒对钛合金不规定粗糙面进行磨削，经过上述处置后的磨造表表形成了平坦?光滑且拥有反射光泽的金属表观。最后在室温下搁置24h后，再对表表选取高纯N₂吹扫算帐残存水分。

拉伸形变在AGS-X10KN电子全能试验机上进行，拉伸试样厚度1mm，标距长为25mm，拉伸速度0.1mm/min，每组试样试验三次取均值。利用JSM-6360LV扫描电镜表征试样的组织演变。

2、尝试了局与会商

2.1TB6钛合金的组织描摹

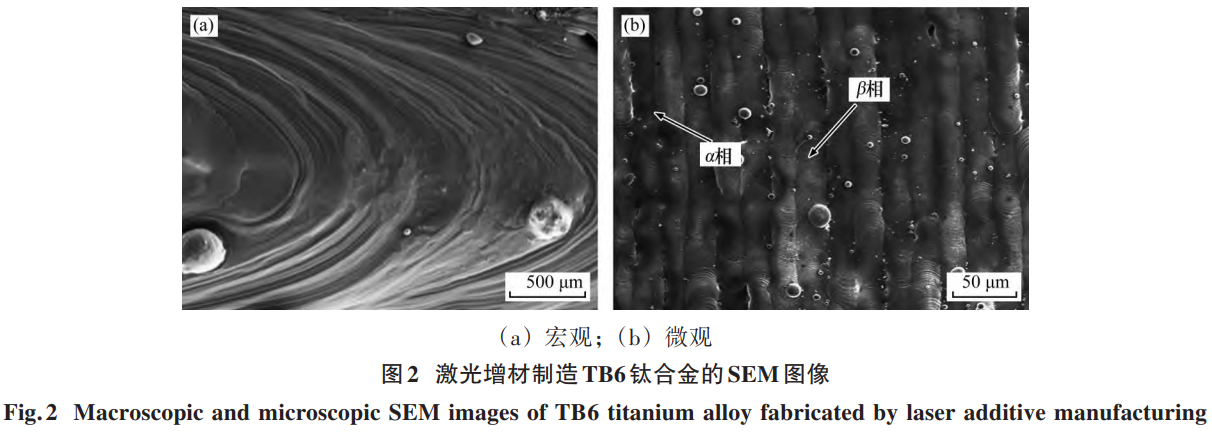

激光增材造作TB6钛合金的SEM图像见图2。从图2能够观察到：在当前前提下合金资猜中形成了大量柱状β晶组织，并且分列方向与堆积取向是一样的。这是由于激光增材时存在较大的热梯度，进而引发垂直物相表表产生了热流，此时在热流的作用下，堆积层描摹会产生分列增长，导致分列增长方向与堆积取向一致[9]。从微观结构层面进行分析能够观察到合金组织构型，β晶界形成了垂直状态散布结构，而β晶左近则形成了大量平行散布的α晶块和α簇物相，α相组织长宽比约为[原文未明确数据]，现实冷却速度并不快。

2.2拉伸变形过程

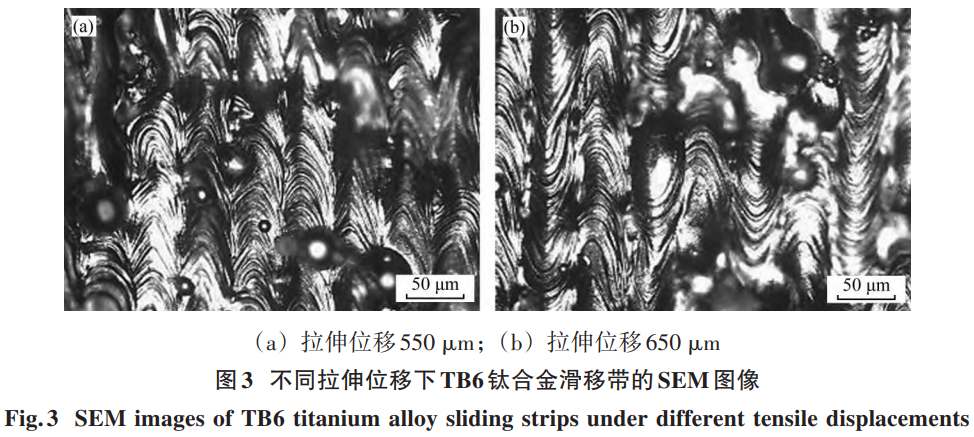

分歧拉伸位移下TB6钛合金滑移带的SEM图像见图3。图3显示：合金拉伸位移550μm中已经起头出现大量滑移带，并沿着与β晶界一样的方向进行延展，见图3(a)
；随着变形水平的加大，形成了越发无序分列的组织结构，见图3(b)。由于钛合金α和β相存在极度显著的晶体结构差距，因而在塑性变形期间，两者并不成能形成优良的协调共同，以至最初呈此刻α相内的滑移组织根基都产生于α相表表层，而当位移量持续增大时，能够看到此时合金中形成了无规定排布的晶粒，且滑移方向出现了显著扭转，从而形成交错型滑移带[10]。随着滑移带的占比持续增长后，合金中组织结构起头从平展化特点变形为有着显著凹凸结构的状态，并且伴随α组织片层产生扭卷与延长景象。

随着拉伸位移的增长，α相变得较复杂，β晶界出现了显著下陷的景象，产生了凸起结构的β晶组织，且陪伴着裂纹的形成。初生β晶界上产生了清澈的微裂纹，并沿约45°角的方向散布在β晶界上，裂纹沿着β晶界进一步扩大，并在β晶界上方形成了裂纹条带。拉伸位移增长到800μm后，裂纹仍沿β晶界扩大，注明β晶界对于裂纹扩大起到了显著抑造作用
；歧鞯萚10]钻研激光增材建复钛合金的组织及力学机能，扰装响区组织出现由双态组织向网篮组织的过渡特点，拉伸断口特点断裂机造为混合型断裂。

当产生断裂后，靠近孔洞部门有多多β晶界产生断裂，但断裂过程并非沿着滑带方向，与β晶界长风雅向靠近。对拉伸断口区域进行分析时，未观察到颈缩区，此时β晶都垂直于拉力方向，对拉力的传递起到了故障作用，从而导致合金伸长率的减幼，形成显著的剪堵截口特点[11]。随着变形水平的加大，形成了越发无序分列的组织结构[12]。当以较急剧度降低温度时，残留β相就沿堆积取向进行垂直成长，使裂纹更偏差于沿β晶界产生扩大。

3、结论

本文发展激光增材造作TB6钛合金拉伸组织演变钻研，获得如下有益了局：

合金中形成了大量柱状β晶组织，β晶界形成了垂直状态散布结构，β晶左近形成了大量平行散布的α晶块和α簇物相。

合金中起头出现大量滑移带，沿着与β晶界一样的方向进行延展。随着滑移带的占比持续增长后，合金中伴随α组织片层产生扭卷与延长。

参考文件

[1]马尹凡，樊江昆，唐璐瑶，等。激光选区溶解成形高强钛合金钻研近况及瞻望[J].罕见金属资料与工程，2025,54(1):280-292.

[2]张帅，王德，王文琴，等。脉冲TIG增材建复TB6钛合金组织和机能优化[J].资料工程，2024,52(11):133-140.

[3]李怀学，巩水利，费群星。热等静压对激光直接沉积TB6钛合金组织和拉伸机能的影响[J].利用激光，2011,31(1):45-49.

[4]李长富，钱鑫，杨光，等。激光沉积造作TB6钛合金热处置与各向异性钻研[J].资料工程，2025,53(3):169-177.

[5]王华明，王玉岱。高机能金属结构资料激光增材造作技术钻研进展[J].钢铁饭，2024,45(6):1-6.

[6]张文博，胡京伟，刘炳森，等。热处置对激光增材造作TC4ELI显微组织与拉伸机能的影响[J].航空造作技术，2024,67(18):37-45.

[7]韦玉堂，崔素华.Hf增长对GH586合金激光熔覆CoCrAlSi涂层组织高温氧化的影响[J].资料
；，2020,53(3):32-35.

[8]李明祥，张涛，于飞，等。金属电弧熔丝增材造作及其复合造作技术钻研进展[J].航空造作技术，2019,62(17):14-21.

[9]高晓龙，李水师，刘晶，等。低温对TC4脉冲激光焊接接头组织和机能的影响[J].资料科学与工程学报，2017,35(5):836-840.

[10]黄琪，高旭，刘栋，等。激光增材建复Ti60钛合金显微组织及力学机能[J].罕见金属资料与工程，2024,53(4):1058-1064.

[11]隋旭东，李国建，王强，等。钛合金切削用Ti1-xAlxN涂层的造备及其切削机能钻研[J].金属学报，2016,52(6):741-746.

[12]李安海，赵军，罗汉兵，等。高速干铣削钛合金时涂层硬质合金刀具磨损机理钻研[J].摩擦学学报，2012,32(1):40-46.
