1、纯镍的概述

镍在元素周期表中是第28 号元素，它和铁、钴共同组成了周期表中的第周围期的过渡族元素
。镍的原子量是58.6934，拥有五个不变的同位素
。纯镍的晶体结构在其熔点以下的温度领域内都维持着面心立方的结构，没有同素异构转变
。晶格常数在20℃时是0.35167nm
。纯镍可能与很多金属元素形成固溶体，镍和铜可能形成无限固溶体，和铁也靠近无限互溶，镍还能够和钼、铬、铝、钛等元素形成有限固溶体

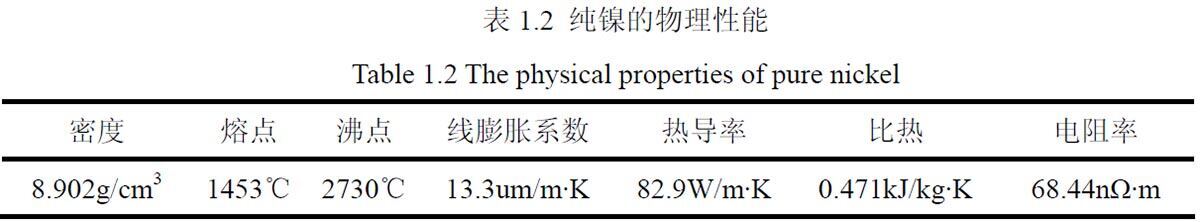

。将纯镍的物理机能列于表1.2 中
。必要指出的是，在温度为25℃时，纯镍的密度为8.902g/cm³，而当温度达到熔点时密度变为7.9g/cm³
。镍的密度变动是随着温度的升高而不休降落，在约莫2227℃时达到7.0g/cm³
。镍的电阻率在20℃时是68.44nΩ·m
。

其电阻率在低温时是能够忽略不计的，但是随着温度的和杂质的增长而增长
。镍在常温下拥有强烈的磁性，但纯镍自身很少作为磁性资料使用，偶然在磁致伸缩方面有利用
。很多含有镍的合金就是为了利用镍的磁性
。通常这些合金都是以铁为基体，镍的含量约莫在10%~20%
。镍的居里温度是与其纯杜仔关，纯镍多在350℃~360℃
。

纯镍在拥有不变的化学机能
。在常温下不与氧气产生反映，当温度达到500℃左右是才产生轻微的氧化
。由于镍拥有显著的钝化偏差，室温前提下在碱性环境和非氧化性无机酸的环境中也阐发出优良的耐蚀机能
。镍的尺度电极电位为与氢极度靠近，所以很难在非氧化性环境下逸出氢
。镍在含有氧化剂的前提下，侵蚀速度剧烈上升，在醋酸中也不不变
。

纯镍拥有良好的加工机能，塑形、延展性都比力好

Ｄ芄煌ü造等加工工艺造成板材、带材、管材等
。纯镍凭据镍的含量分为N2、N4、N6 等商标，其中N2 中镍的含量最高

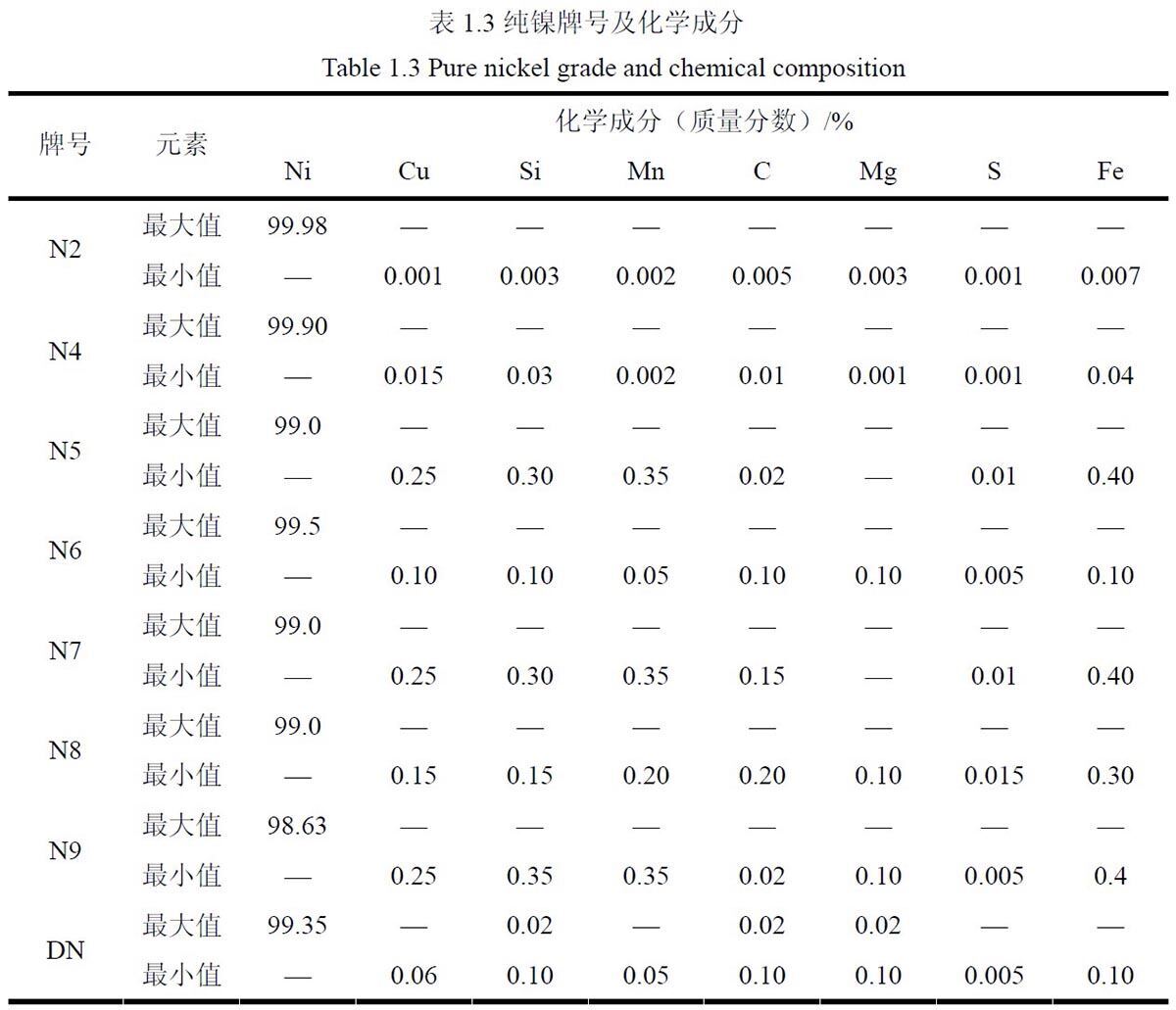

。表1.3 为纯镍的分类以及各商标的化学成分
。

商标为N6 是纯镍是在工业出产中利用最为宽泛，通常称为工业纯镍N6
。在碱性环境中阐发出良好的耐蚀机能，并且机械加工机能优良，故本课题选取工业纯镍N6作为钻研对象
。

2、 纯镍N6

N6 是纯镍的一种又称六号镍，在美国的商标为Ni200
。其中Ni 的含量大于99.5%，其他杂质含量不高于0.5%
。在退火的供货状态下拉伸强度σb=317MPa
。纯镍N6 拥有优良的加工机能，可加工成管棒线板带箔材产品
。选择相宜的加工步骤可能产生抗拉强度达448~793MPa 的棒材和896MPa 的带材以及1103MPa 的线材
。纯镍在退火的状态下的维氏硬度只有64HV，冷加工处置以及杂质的增长能够使硬度增长
。工业纯镍N6 的杨氏弹性模量值为207GPa
。剪切模量是76GPa，泊松比0.31
。在退火状态下，伸长率为10-40%，拥有优良的延展性
。

工业纯镍N6 在碱性和非氧化性酸中机能不变，同时还拥有较高的电真空性，因而被宽泛利用于化工、电子等行业
。

3、元素对纯镍N6 的影响

工业纯镍N6 中的杂质会对其组织机能有肯定的影响，常见的杂质有铝、铁、锰、硅、碳等元素
。Al、Ti 是γ′相的重要形成元素，还有肯定的脱氧作用
。倒剽两种元素含量较少时对提高纯镍的高温强度和热侵蚀机能都是有益的，而当其含量过高时容易出现粗壮片状Ni3(A1,Ti)C，使得纯镍的脆化，塑性急剧降低
。在工业纯镍N6 中应该严格节造C、O、N 和S 等元素的含量，这些元素对Ni 的工艺机能影响很大
。其中C作为重要的脱氧剂，能够改善Ni 的铸造机能，但Ni-C 能够形成低熔点共晶物，使得热塑机能受到肯定影响
。而当C 含量大于0.15%时，还能能引起冷脆性
。S 是强烈粉碎工业纯镍N6 热加工性的有害杂质，这是由于S 在Ni 中溶化度极幼，能与Ni 形成低熔点共晶，多以仳离共晶的大局散布于晶粒间界
。

Mn 和Mg 在高温对S 有很大的亲和力是梦想的脱S 剂，反映产品MnS 和MgS的熔点别离可达到1610℃和2000℃以上，形成的难溶解合物呈点状弥散散布

Ｄ芄唤獬齋 对冷、热加工的有害影响，还可起到肯定的细化晶粒作用
。但Mg 的含量过高时，会天生Ni-Ni2Mg 共晶，会恶化热加工机能
。在纯镍中Mg 的含量不宜超过0.03%
。

4、纯镍的焊接性

对于工业纯镍N6 来说，焊接工艺是至关沉要的
。若是焊接步骤选择不当或者焊接结构设计出现缝隙城市导致焊接接头出现缺点从而影响其机能
。由于纯镍自身的物理机能导致在焊接加工的过程中有可能会出现一些焊接缺点问题
。

(1)形成气孔的偏差

气孔是在焊接出产过程中时时遇到的一种体积性缺点，由于气孔占据了焊缝金属的肯定体积，减弱了焊缝的有效工作截面积，从而影响焊接接头的机能
。从焊接工艺的选择和资料自身的特点来分析产生气孔的偏差
。本课题的焊接步骤选用TIG 焊，TIG 焊对焊接资料以及焊接试件表表的油、水分等极度敏感，这就要求在焊前应该对焊材和焊接工件表表算帐
。算帐时，选取机械算帐和有机溶液算帐两种步骤

；邓阏士裳∪「炙克⒋蚰サ羝驴诩捌渥蠼难趸，有机溶液算帐选取丙酮、乙醇对油脂、尘埃、和其他传染物等进行算帐
。本课题当选用的资料工业纯镍N6 电阻率大，热导率低，因而熔池的流动性也就较差
。而有钻研批注：熔融态的镍中能够溶化肯定量的氧气和氢气，随着温度的降低，氧和氢在镍中的溶化度也降低
。焊接熔池的流动机能又比力差，这就导致了当熔池凝固时，会有一部门的氧气和氢气来不及溢出
。残留在熔池中的O 与Ni 形成NiO，而残留下来的H2 与NiO 反映将Ni 还原出来，同时H 与O 结合形成水蒸气气孔，这些气孔时时呈此刻熔合线左近[16]
。因而在焊接工业纯镍N6 时要确保氩气的纯度，以及在焊接之前提前通氩气
。

(2)焊接热裂纹

在工艺纯镍N6 的焊接过程中，最多出现的热裂纹就是结晶裂纹
。这种裂纹能够在光学显微镜下观察到，多呈此刻焊缝中的树枝晶的接壤处
。从金属结晶的理论能够知路，后结晶的金属含杂质较多，且富集在晶界[15]

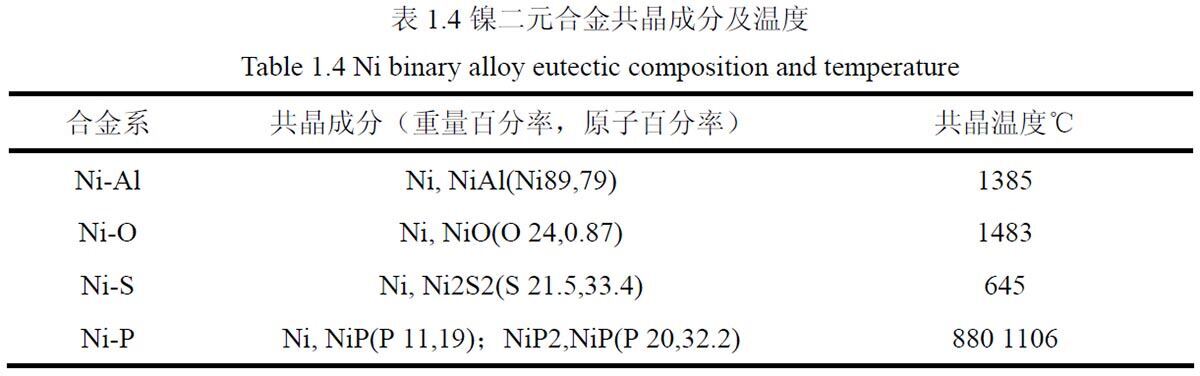

。而这些杂质所形成的共晶都拥有较低的熔点，将纯镍在焊接过程中可能形成的共晶物成分及温度列于表1.4 中
。从表中能够看出镍与硫、磷形成的低熔点共晶物的熔点远低于纯镍的熔点
。在焊缝金属凝固的后期，低熔点共晶物被架空在柱状晶订交的中心部位，是形成一种所谓的“液态薄膜”，在焊缝冷却的过程中存在较高残存应力，液态薄膜就造成了幽微地带
。通常导致焊缝及扰装响区产生热裂纹
。其中显微裂纹选取最常用的无损探伤伎俩—X 射线探伤仪不易检测到，容易成为安全问题的隐患，应该引起对这些问题的器沉
。
