中华人民共和国国度军用尺度

GJB2218A-2008 包办 GJB 2218-1994

航空用钛脊合金棒材和锻坯规范

Specification of titanium and titanium alloy

bars and forging stocks for aircraft

2008-03-17颁布 2008-10-01执行

国防科学技术工业委员会颁布

媒介

本规范包办GJB 2218-1994《航空用钛脊合金棒材和锻坯规范》
。

本规范与GJB 2218-1994相比， 重要有以下变动：

一增长了TA15、TA19(Ti-6242)和TC17(Ti-17)三个钛合金商标及相应的要求
；

一扩大了棒材的尺寸领域划定，最幼直径从21mm改为12mm，最大长度从4000mm改为5000mm
；

补充并调整了各商标钛合金试样的推荐热处置造度
；

增长了部门商标产品的室温Rp2指标
；

-订正了TA2、TA3和TA4工业纯钛产品的力学机能要求
；

增长了所列商标钛合金棒材的高温力学机能等要求
；

-增长了产品锭节号治理的要求
；

补充批改了产品分类的划定
。

本规范的附录A为规范性附录
。

本规范由有色金属技术经济钻研院提出
。

本规范由中国有色金属工业尺度计量质量钻研所归口
。

本规范草拟单元：宝钛集团有限公司、北京航空资料钻研院、沈阳飞机设计钻研所、沈阳飞机工业(集团)有限公司、红原锻铸工业公司
。

本规范重要草拟人：张平辉、王永梅、蔡建明、黄永光、李红恩、王雪梅、李献军、李渭清、王宝善
。

本规范于1994年12月初次颁布
。

航空用钛脊合金棒材和锻坯规范

1、领域

本规范划定了钛脊合金棒材和锻坯(饼、环)的要求、质量保障划定、交货筹备等
。

本规范合用于航空用热轧和热锻迪胙脊合金棒材和锻坯(饼、环)，航天及其他用处迪胙脊合金棒材和锻坯(饼、环)可参照使用
。

2、规范性引用文件

下列文件中的条款通过本规范的引用而成为本规范的条款
。凡是注日期的引用文件，其随后所有的批改单(不蕴含勘误的内容)或订正版均不合用于本规范，然而，激励凭据本规范达成和谈的各方钻研是否可使用这些文件的最新版本
。凡是不注日期的引用文件，其最新版本合用于本规范
。

GB/T 228 金属资料室温拉伸试验步骤

GB/T 229 金属夏比缺口冲击试验步骤

GB/T 2039 金属拉伸蠕变及悠久试验步骤

GB/T 3620.1 钛脊合金商标和化学成分

GB/T 3620.2 钛脊合金加工产品化学成分允许误差

GB/T 4161 金属资料平面应变断裂韧度Kic试验步骤

GB/T 4338 金属资料 高温拉伸试验步骤

GB/T 4698(所有部门)海绵钛、钛脊合金化学分析步骤

GB/T 5168 两相钛合金高、低倍组织检验步骤

GB/T 5193 钛脊合金加工产品超声波探伤步骤

GB/T 8180 钛脊合金加工产品的包装、标志、运输和贮存

GJB 1580-1993 变形金属超声波检验步骤

3、要求

3.1 资料

3.1.1 用于造作棒材和锻坯的铸锭应选取真空自耗电弧炉熔炼，熔炼次数应不少于两次，其中TA15、TA19、TC11、TC17的熔炼次数应为三次
。最后一次熔炼不变阶段的压强应不大于5Pa(需充惰性气体熔炼的之表)
。

3.1.2 自耗电极不允许使用钨极氩弧焊焊接
。

3.2 产品的商标、状态、规格

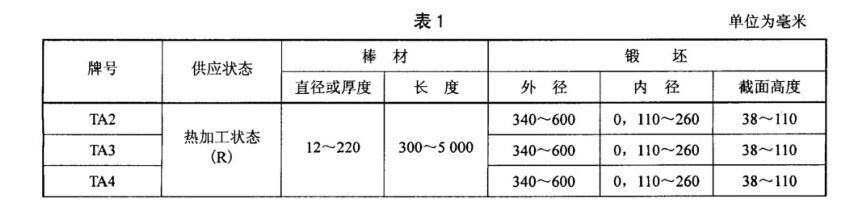

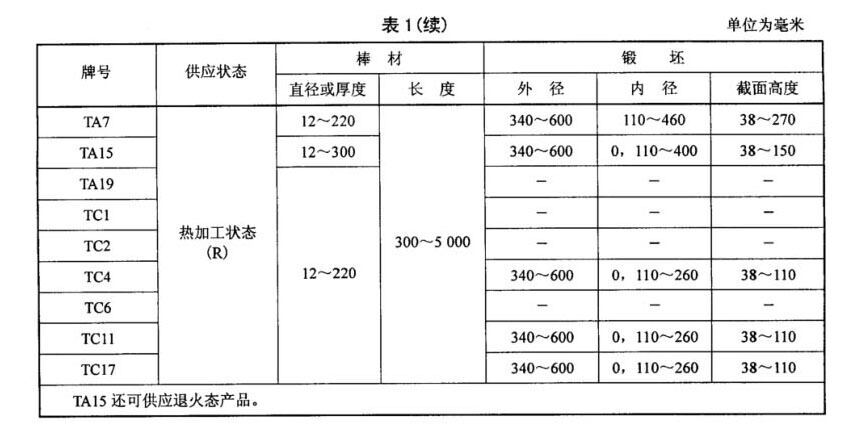

棒材和锻坯商标、状态和规格应切合表1的划定
。其中TA15钛合金棒材凭据用处罚为两个类别：

A类和B类，通常按A类用处供货，当订购方要求并在合同中注明时，可按B类用处供货
。

3.3 化学成分

3.3.1 棒材或锻坯的化学成分应切合GB/T 3620.1的划定
。

3.3.2 订购方从棒材或锻坯上取样进行化学成分复验时，其成分允许误差应切合GB/T 3620.2的划定
。

3.4 力学机能

3.4.1 棒材或锻坯的力学机能在经热处置后的试样坯上测试

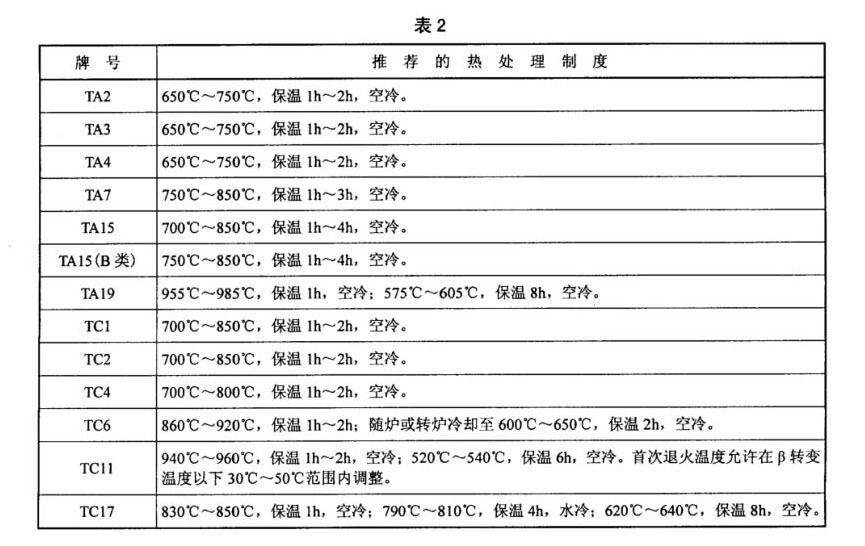

。试样的推荐热处置造度见表2
。

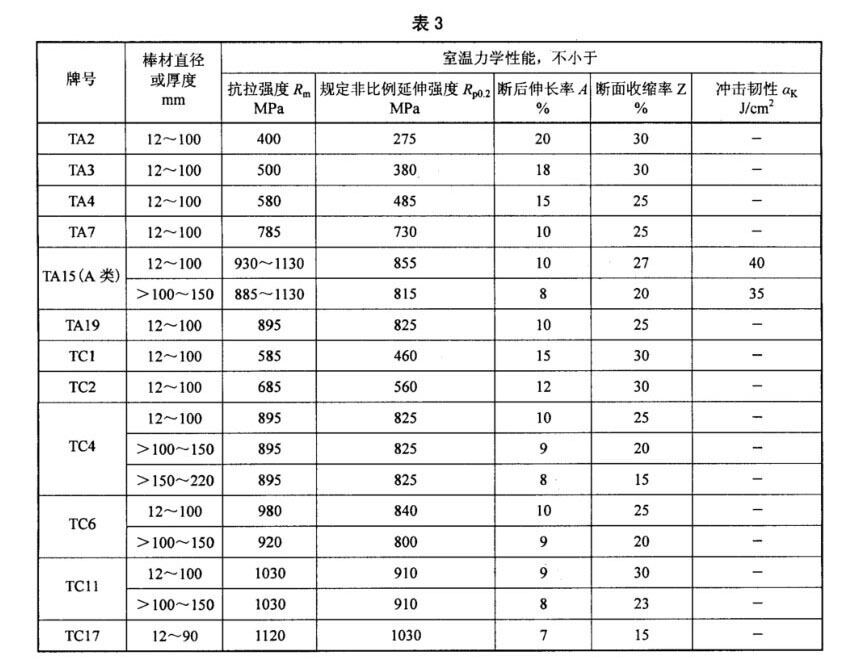

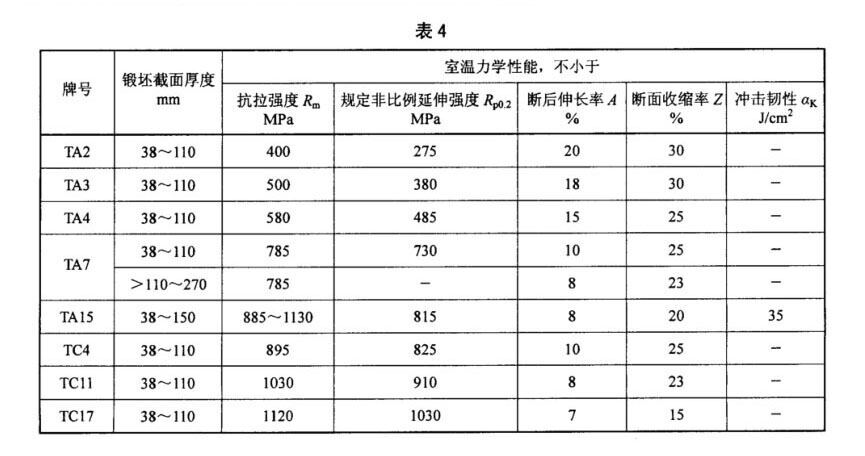

3.4.2 棒材的室温力学机能应切合表3的划定，锻坯的室温力学机能应切合表4的划定，超出表中规格领域的棒材或锻坯的室温力学机能由双方协商确定
。

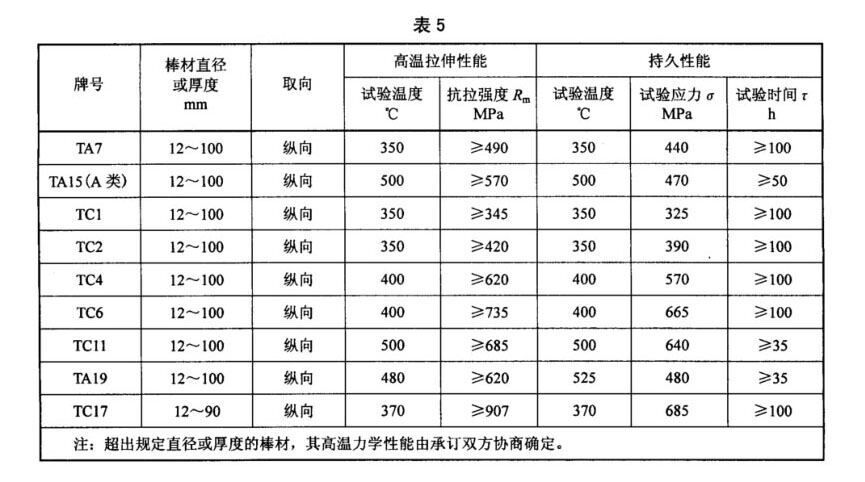

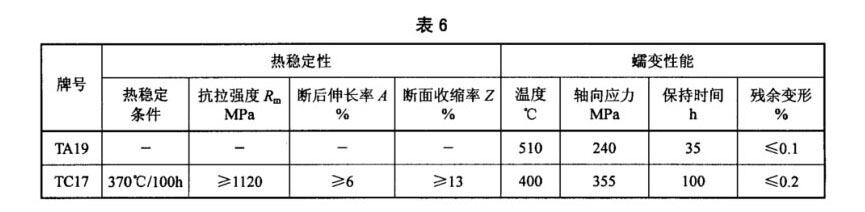

3.4.3 订购方要求并在合同中注明时，钛合金棒材的高温拉伸、悠久机能应切合表5的划定，TA19和TC17钛合金棒材的热不变性和高温蠕变机能应切合表6的划定
。

3.4.4 B类用处的TA15钛合金棒材，其室温力学机能在退火态棒材上或经热处置后的棒坯（一段棒材）上取样测试

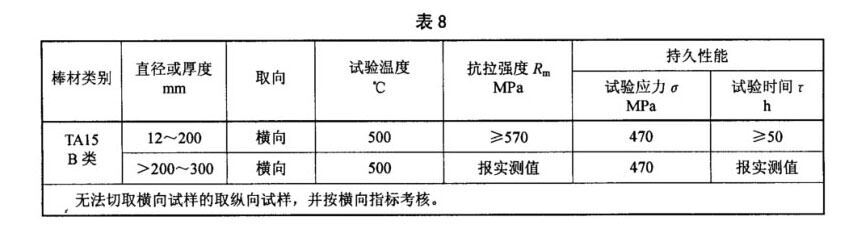

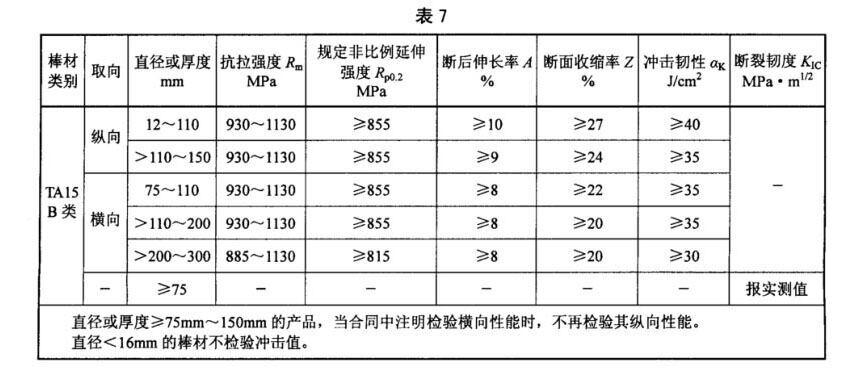

。其室温力学机能应切合表7的划定，高温力学机能应切合表8的划定

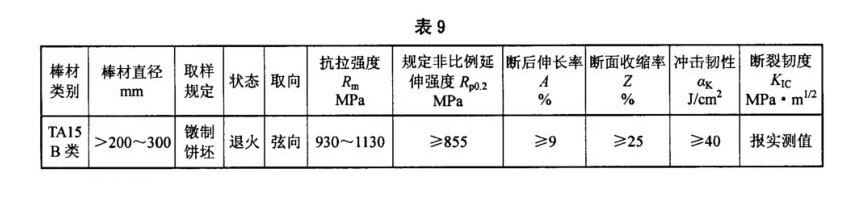

；当订购方要求并在合同中注明时，直径大于200mm的棒材应取样镦造饼坯，饼坯的室温力学机能应切合表9的划定
。

3.5 β转变温度

棒材或锻坯(工业纯钛TA2、TA3和TA4之表)应按熔炼炉号提供β转变温度
。

3.6 超声波检验

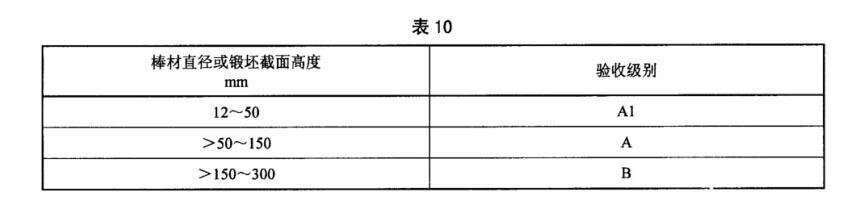

3.6.1 除B类用处的TA15钛合金棒材表，棒材或锻坯应按GB/T 5193的划定进行超声波检验，其验收级别应符表10的划定
。

3.6.2 B类用处的TA15钛合金棒材，应按本规范的附录A进行径向纵波、周向横波检验

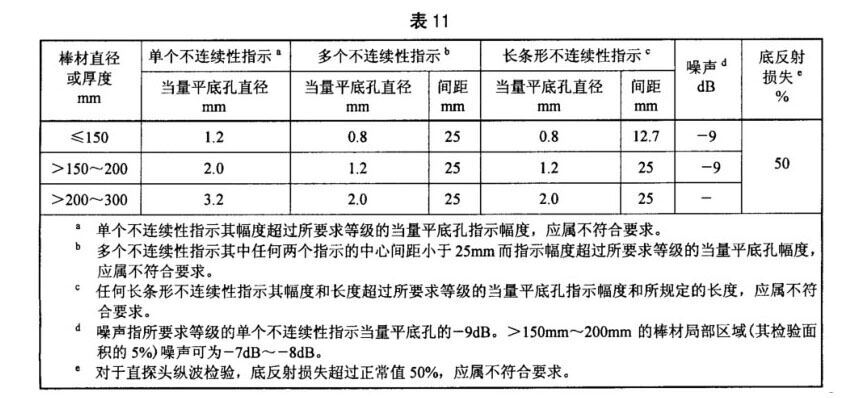

。径向纵波检验允许的缺点当量值见表11，周向横波检验不允许存在职何超过人为伤反射幅度的信号
。

3.7 尺寸和表形

3.7.1 棒材和锻坯以磨削或机加工表表供货
。当订购方要求并在合同中注明时，棒材也能够热加工表表供货

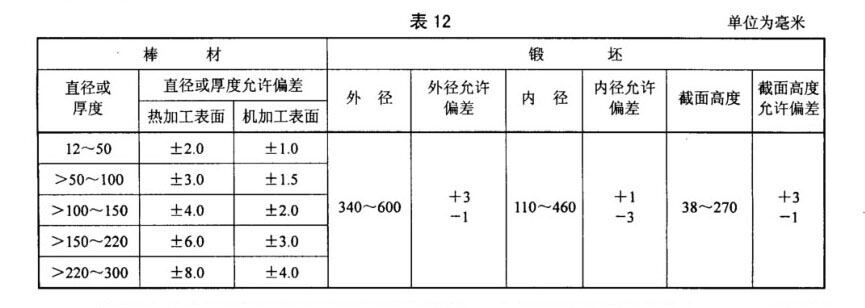

。棒材和锻坯的尺寸允许误差应切合表12的划定
。

3.7.2 棒材的定尺或倍尺长杜爪在其不定尺长度领域内，定尺长度的允许误差为+15mm，倍尺长度还应计入棒材堵截时的隐语量，每所有口量为10mm
。

3.7.3 棒材的两端应切平坦，切斜应不大于5mm
。

3.7.4 棒材的弯曲杜爪不大于5mm/m，热加工表表棒材的弯曲杜爪不大于8mm/m
。

3.7.5 锻坯的倒角半径为5mm~10mm
。

3.8 低倍组织

3.8.1 低倍组织不应有裂纹、折叠、气孔、偏析、金属或非金属同化及其他目视可见的冶金缺点
。B类用处的TA15钛合金棒材，其低倍组织还不允许有显著的、目视可见的清澈晶粒
。

3.8.2 低倍组织应按图1进行评定
。直径或厚度不大于100mm的棒材应切合1级~4级
；大于100mm~200mm的棒材应切合1级~5级
；大于200mm~300mm的棒材应切合1级~6级
。当低倍组织出现下列情况时，以显微组织进行判定：

a)直径或厚度不大于100mm的低倍组织为5级
；

b)直径或厚度大于100mm~200mm的低倍组织为6级
；

c)直径或厚度大于200mm~300mm的低倍组织为7级
。

3.9 显微组织

3.9.1 经热处置后，TA2、TA3、TA4、TA7钛合金的显微组织应是等轴α组织或等轴和拉长α组织，以及部吩炱碎和扭曲的晶界α及片状α，无齐全的原始β晶界
。

3.9.2 经热处置后，其余商标钛合金的显微组织应是两相区加工产生的组织，无齐全的原始β晶界
。

在转变的β基体上的等轴α组织，或等轴α和拉长α组织，以及部吩炱碎和扭曲的晶界α及片状α都是可接受的组织
。

3.9.3 B类用处的TA15钛合金棒材，其横向显微组织应按图2进行评定，直径或厚度不大于100mm的棒材应切合1类~5类
；大于100mm~200mm的棒材应切合1类~7类
；大于200mm~300mm的棒材应切合1类~8类
。

3.9.4 订购方对显微组织有特殊要求时，应经双方协商并在合同中注明
。

3.10 表表情况

磨削或机加工棒材和锻坯的表表粗糙度的Ra值应不大于3.2um
。

3.11 表观质量

3.11.1 棒材和锻坯表表不允许有裂纹、折叠、沉皮、缩尾及其他冶金缺点
。表表的部门缺点应予以断根，算帐深杜爪不超过其尺寸允许误差，算帐深杜纂宽度之迸爪不大于1：6(锻坯平面上应不大于1：10)
。

在锻坯两侧面的对称面上不得同时出现算帐凹坑
。

3.11.2 棒材和锻坯表表允许有个别藐幼的疤痕、龟裂、鳞皮、皱褶、印痕、啃伤、麻点和划痕，但应保障不超出其尺寸允许误差
。

3.12 产品标志

3.12.1 在已检验的每件棒材或锻坯的一个端面或靠近端面的头部应打印(或粘贴标签)象征以下内容：

a)承造方质量检验部门的印记
；

b)产品商标
；

c)规格
；

d)熔炼炉号
；

e)锭节号
。

3.12.2 棒材和锻坯尝试锭节号治理
。当订购方要求并在合同中注明时，还可尝试头部治理
。头部治理的要求为：若棒材用料蕴含铸锭靠冒口部门，则在靠近冒口的第一根棒材的靠近冒口一端作出标志“T”
。

4、质量保障划定

4.1 检验分类

本规范划定的检验为质量一致性检验
。

4.2 质量一致性检验

4.2.1 组批

产品应成批提交验收
。每批应由统一商标、熔炼炉号、状态、规格、造作步骤、出产周期的棒材或锻坯组成
。

4.2.2 检验项目及取样

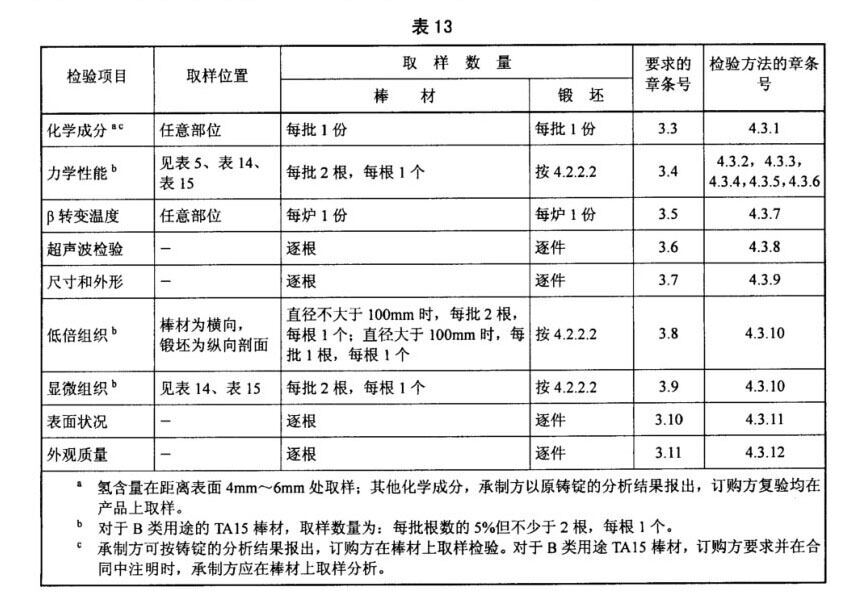

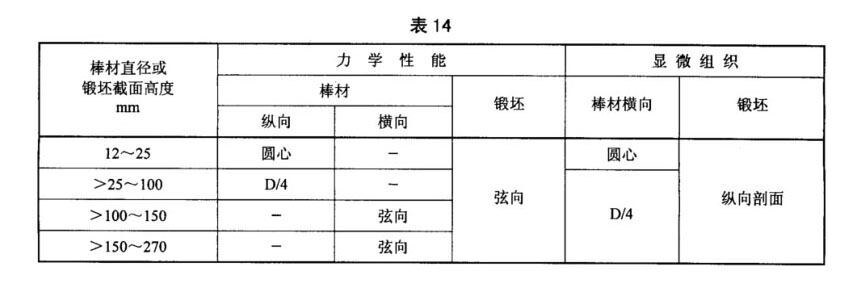

4.2.2.1 质量一致性检验的项目、取样地位及数量应切合表13、表14的划定
。

4.2.2.2 锻坯的取样，每批产品解剖一件(也可截取试样环)，承造方在半个锻坯(或试样环)上取样进行力学机能(各2个)及低倍和显微组织(各1个)的检验，另半个锻坯(或试样环)伴同该批产品一路交付

订购方(供复验用)，并计入交货沉量
。

当用统一铸锭选取相近工艺，同时出产几种规格相近的锻坯时，订购方赞成并在合同中注明时，允许用最大规格锻坯的机能和组织的检验了局代表其他规格锻坯的检验
。

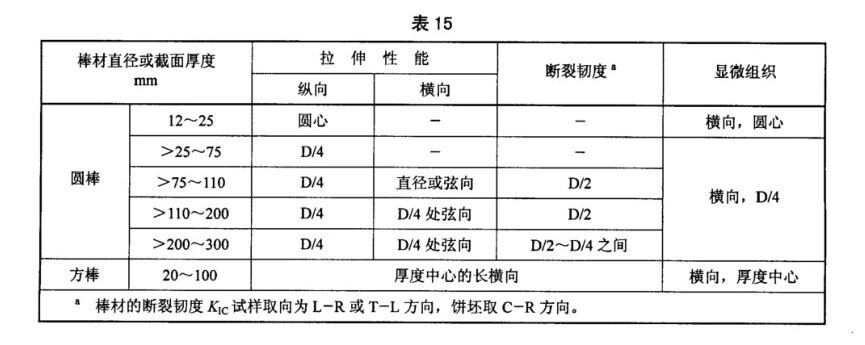

4.2.2.3 B类用处TA15钛合金棒材的取样地位还应切合表15的划定，直径大于200mm的棒材当订购方要求并在合同中注明进行镦造饼坯检验时，从每根受检棒材上截取长度为60mm±3mm的毛坯
。

毛坯加热到β相变温度以下20℃~40℃， 保温30min， 在锻锤或压力机上一火镦粗至高度为24mm±3mm的饼坯，而后按3.3.1条推荐的造度进行热处置
。敏粗饼坯一半由承造方进行试验，另一半与该批棒材一路提交订购方
。饼坯按表14划定的取样数量进行室温力学机能和断裂韧度试验，取样地位为饼坯厚度中心处的D/2~D/4之间的弦向
。

4.2.3 检验了局的判定

4.2.3.1 化学成分不合格时，整批产品不合格
。

4.2.3.2 超声波检验、尺寸、表表情况以及表观质量不合格时，判单根(件)不合格
。

4.2.3.3 在力学机能检验中，若是有一个试样的试验了局不合格，则从该批棒材或锻坯(蕴含原受检产品)中取双倍试样进行该不合格项主张沉复试验
。若沉复试验了局仍有试样不合格，则判该批产品为不合格
。但允许承造方逐根(件)对不合格项目进行检验，合格者沉新组批交货
。

4.2.3.4 在低倍组织检验中，如发现并判为有脆性偏析(其硬度显著高于基体的偏析，常见的如富氧、富氮等偏析)，该批产品不合格
；如判为有非脆性偏析，允许切除后沉新组批提交验收
。B类用处的TA15钛合金棒材，其低倍组织检验中以为存在清澈晶时，以该处的显微组织为准进行判定
。

4.2.3.5 显微组织检验不合格，允许承造方调整热处置后沉复试验，若沉复试验了局仍不合格，则判该批产品为不合格
。允许承造方逐根(件)进行检验，合格者沉新组批交货
。

4.3 检验步骤

4.3.1 化学成分仲裁分析按GB/T4698(所有部门)进行
。

4.3.2 室温拉伸试验按GB/T228-2002进行
。室温拉伸试验选GB/T228-2002中的R7试样
。

4.3.3 冲击试验按GB/T229进行
。选用缺口深度为2mm的U型缺口试样
。

4.3.4 平面应变断裂韧度Kic试验按GB/T 4161进行
。试样大局为紧凑拉伸试样
。

4.3.5 高温拉伸试验按GB/T4338进行
。

4.3.6 高温蠕变、高温悠久试验按GB/T2039进行
。

4.3.7 β转变温杜酌金相淬火法或其他步骤测定
。

4.3.8 超声波检验按GB/T5193进行，其中B类用处TA15钛合金棒材的超声波检验按本规范的附录A进行
。

4.3.9 尺寸和表形的丈量用相应精度的量具进行
。

4.3.10 低倍组织、显微组织的检验按GB/T5168进行
。

4.3.11 表表情况检验用表表粗糙度标块对比法进行
。

4.3.12 表观质量用目视检验
。

5、交货筹备

5.1 包装、标志、运输、贮存

产品的包装、标志、运输、贮存按GB/T8180的划定进行
。

5.2 质量证明书

每批产品应附有质量证明书，其上注明：

a)承造方名称、地址、电话、传真
；

b)产品名称
；

c)产品商标、铸锭熔次
；

d)规格、状态
；

e)批号或熔炼炉号、锭节号
；

f)β转变温度
；

g)净沉和件数
；

h)试样所选取的热处置造度、各项分析检验了局和质量检验部门印记
；

i)本规范编号
；

j)出厂日期(或包装日期)

6、注明事项

6.1 预约用处

本规范划定迪胙脊合金棒材、锻坯预约用于造作航空零件
。

6.2 订货文件应明确的内容

合同或订单中应写明下列内容：

a)本规范的名称和编号
；

b)产品名称、商标、状态、规格和数量，B类用处的TA15钛合金棒材订货时，应予以注明
；

c)对划定之表规格的室温力学机能的要求
；

d)对高温力学机能的要求
；

e)对显微组织的特殊要求
；

f) 其他必要注明的事项
。
