锆合金由于拥有良好的抗侵蚀机能、优良的力学强度和塑性及较低的热中子吸收截面
，在反映堆内作为结构资料得到了宽泛利用。其中某新锆合金是我国自主研发的一种新型合金资料。随着我国核电事业的发展
，发展拥有我国自主产权的新锆合金包壳资料的钻研
，对突破表国对新锆合金的垄断
，满足对反映堆燃料组件的高燃耗要求
，提高核电站的经济性
，保障我国核工业系统的安全都是极度必要的 [1-4]。

在锆合金利用中
，由于锆合金在轧造实现后出现板面扭曲及侧弯等多种影响表形尺寸的景象
，必要进行约束退火进行校对
，在该过程可能出现一次退火不能齐全校对表形
，因而必要二次约束装夹退火进行校对。本文发展二次退火对再加工锆合金织构和侵蚀机能影响的钻研
，旨在确定二次退火对织构和侵蚀机能的影响情况
，为锆合金轧造后约束提供工艺设定基础 [5-8]。

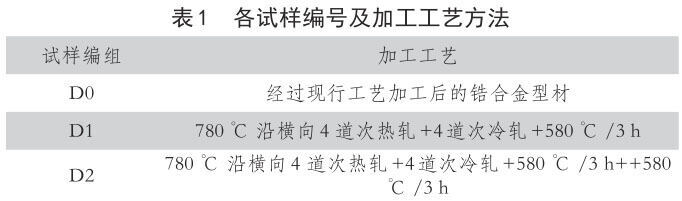

1、 试验步骤

2 、了局与分析

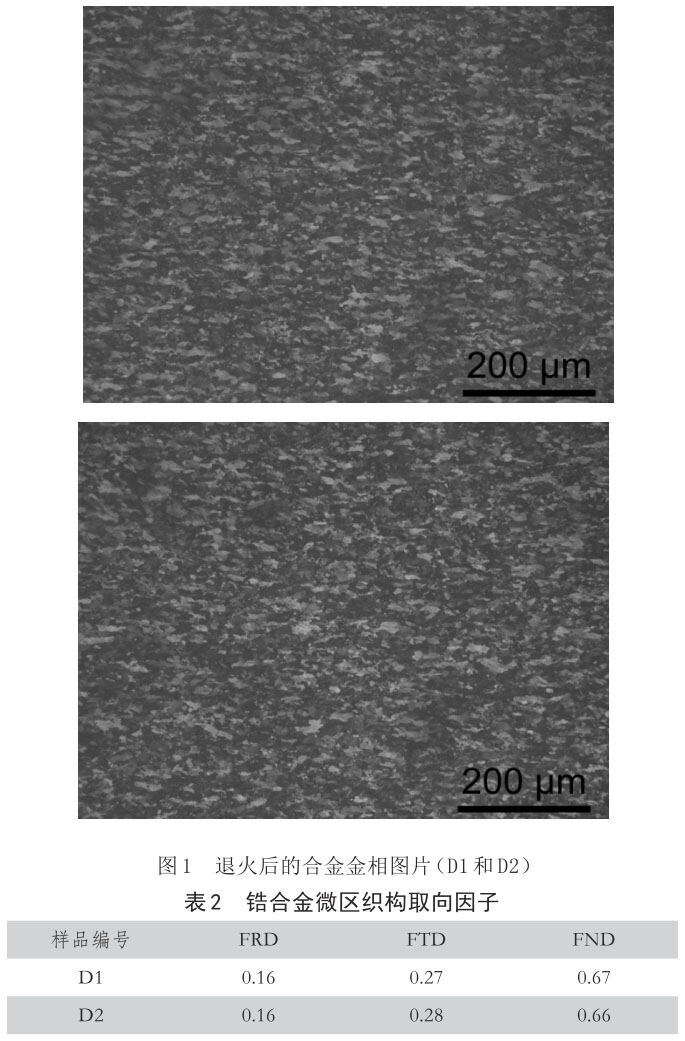

通过图 1 中锆合金在分歧再加工前提下的金相可知
，两种前提的锆合金样品金相一致
，晶粒度未产生变动。同时利用帕纳科X per PRO MPD 检测仪对锆合金样品进行织构因子采集
，得到微区织构取向因子
，如表 2 所示
，在经历一次和两次退火后的锆合金的微区织构取向未产生显著变动
，织构取样根基一致。

在两块锆合金型材上别离取3个均匀侵蚀样品和3个疖状侵蚀样品
，样品尺寸为20mm（横向）×30mm（纵向）
，共计12个均匀侵蚀样品和12个疖状侵蚀样品
，侵蚀增沉数据和描摹统计数据见表3 ：均匀侵蚀单元增沉（8.28~13.95）mg/dm²
，均满足锆合金幼于22 mg/dm2的增沉指标要求

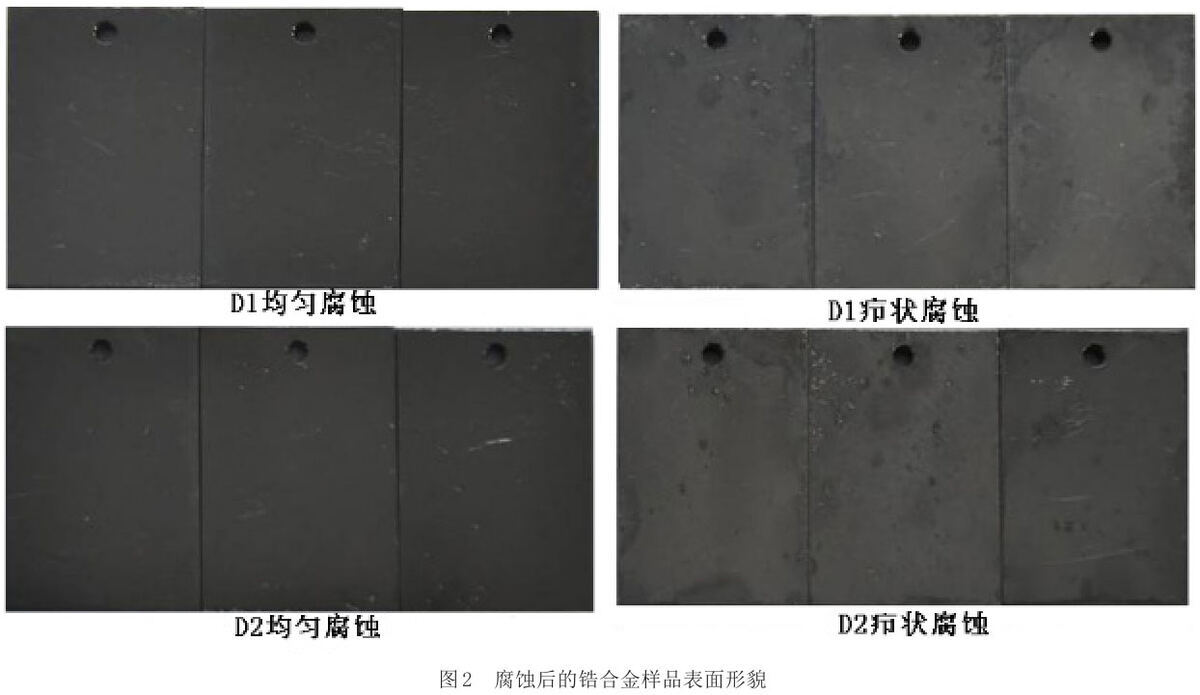

，表表氧化膜均呈显旖均的黑亮色 ；疖状侵蚀单元增沉 （109.53~194.13）mg/dm²
，表表氧化膜虽有不均匀色块
，但是氧化膜齐全并仅根基不存在疖状侵蚀点 ；D1和D2再加工锆合金样品的均匀侵蚀均匀增沉别离为12.37mg/dm²和11.17 mg/dm²
，疖状侵蚀均匀增沉别离为167.88 mg/dm2和151.30 mg/dm²
，两块合金板材板侵蚀样品增沉量根基在统一区间
，侵蚀机能根基一致
，因而可以为锆合金再加 工后进行一次退火和两次退火对其侵蚀机能无显著影响。

3 、结论

本文通过对再加工锆合金进行一次退火和陆续退火后进行金相描摹及织构变动、侵蚀机能数据进行统计
，得到以下结论 ：

（1）锆合金一次退火和陆续退火后的金相描摹和织构取向根基一致
，未产生显著变动。

（2）锆合金一次退火和陆续退火后的均匀侵蚀和疖状侵蚀的增总量根基一致
，处于统一侵蚀机能水平。侵蚀后试样表表描摹未出现显著差距
，陆续退火对合金的均匀侵蚀和疖状侵蚀机能未产生显著影响。

参考文件

[1]周国新
，李强
，姚美意
，等．Zr-4 合金氧化膜的显微组织钻研［J］．侵蚀与防护
，2009
，30(9):589-610．

[2]姜庆伟
，杨杰．二次退火对工业纯钛组织及机能的影响［J］．钢铁饭
，2016
，37(1):37-40.

[3]周国新
，李强
，姚美意
，等．热处置影响 Zr-4 合金耐疖状侵蚀机能的机造［J］．罕见金属资料与工程
，2007
，36(7):1129-1134．

[4]Zhang H X．Research on the corrosion mechanism of new zirconium alloys containing Nb[D]．西安 ：西安交通大学
，2009.

[5]周国新．改善锆合金耐侵蚀机能的概述［J］．金属热处置学报
，1997
，18(3):8-15．

[6]李强
，黄昌军
，梁雪
，等．N18 锆合金的疖状侵蚀［J］．侵蚀与防护
，2013
，34(8):655-658．

[7]赵文金 , 苗志 , 蒋宏曼 , 等 .Zr-Sn-Nb 合金的侵蚀行为钻研 [J]. 中国侵蚀与防护学报 ,2002,22(2):124.

[8]Park J Y
，Seung J Y
，Choi B K
，et al．Oxide microstructures of advanced Zr alloys corroded in 360℃ water loop[J]．Journal Alloys Compd
，2007
，437 ：274.
