技术领域

 本发现属于金属资料加工技术领域，出格是稀贵金属制品的加工工艺。

布景技术

  由于钛脊合金密度幼、比强度高、耐侵蚀机能好以及优异的高温、低温机能等，被宽泛用于航空航天、刀兵、核能、石油、化工、冶金、机械、舰船、海洋开发、海水淡化以及医疗卫生、体育休闲等行业。随着钛脊合金利用日益宽泛，对钛脊合金资料需要也不仅限于钛管、TC4钛棒、钛板等通例资料，而钛薄、钛带、型材、大型环件、大直径筒形件、各类尺度件等，向钛脊合金加工提出了更高的要求。

  钛锻件大直径筒形件就是近年国表需要量较大的一种钛合金产品。以往钛锻件大直径筒形件通常选取的步骤为：一是铸锭→铸造造坯→冲孔→扩孔→锻拔→车光；二是铸锭→铸造→钻铣孔→车光。选取第一种工艺步骤出产钛锻件大规格薄壁筒形件，由于铸造过程中的温降等原因，使钛合金的变形抗力急剧增大变形难题，筒形件两端面常有开裂景象，内表表表也伴有裂纹产生，导致资料投量大，制品率低。而选取第二种工艺步骤出产大规格薄壁筒形件，铸造组织得不到齐全破碎，机能不能满足使用要求；且由于选取了钻铣孔机加工步骤，加工成本高，出产效能低。

发现内容

  本发现解决的技术问题：提供一种钛锻件筒形件的铸造工艺，通过合理的铸造工艺将钛铸锭改锻成合格的筒形件。

  本发现选取的技术规划：钛锻件筒形件的铸造工艺，依照如下步骤执行：

将铸锭——锭坯——棒坯——坯饼——冲孔——环坯——拔长铸造——环坯，的过程

具体执行方式

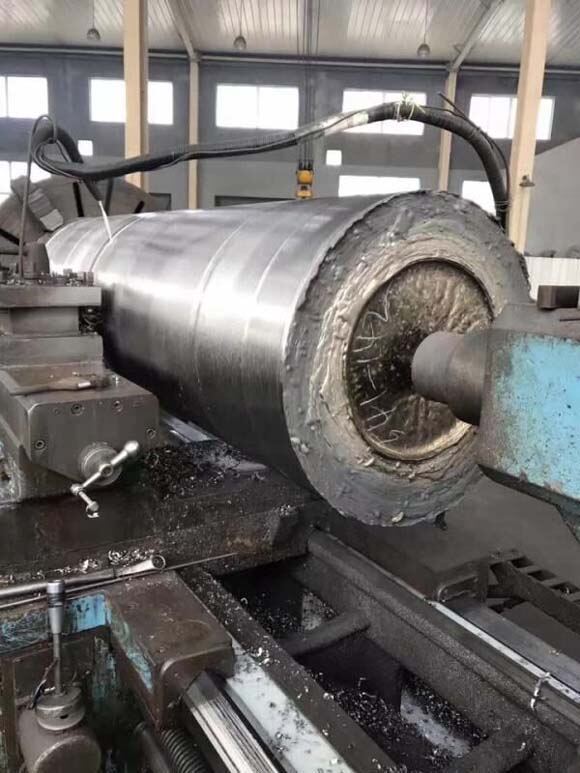

  钛锻件是一种用处广，工艺机能都很成熟迪胙合金。文件中关于TC4钛锻件的铸造及当苦衷项都有较多的介绍可.以借鉴参考，且钛锻件机能决定于铸造工艺及其最终显微组织。对于该规格的筒型材用户对最终组织和机能的要求不是很高，对其显微组织的要求是：必须是两相区加工产生的组织，不得有齐全的原始β晶界，只有在铸锭开坯时选取大于60%的火次变形量，中央火次变形量节造在30%以上，制品筒材火次变形量的铸造比尽量节造在1.3左右，得到满足用户技术要求的产品是有保障的。在铸造温度领域内，TC4钛锻件的变形抗力随着变形温度的降低而急剧增长，据此，选取包覆肯定厚度的钢包套，使其与表界的热互换尽可能的削减，起到肯定的保温作用，还可能使其在铸造温度领域内使用较幼的铸造力来实现金属的变形，同时可大大的提高金属的塑性，削减或解除由于温度急剧降低导致变形抗力剧增所至的裂纹。

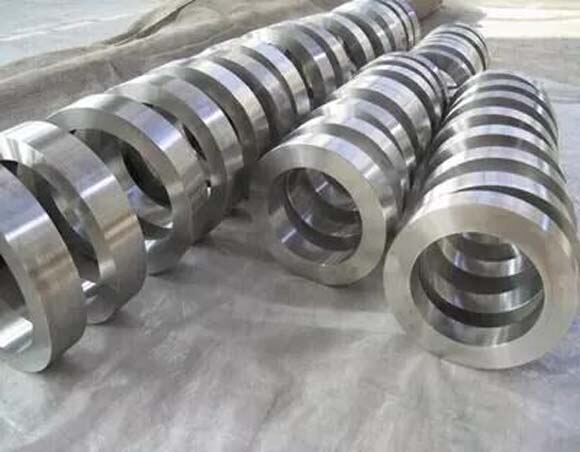

钛锻件大直径筒形件超声波探伤检验了局批注达到GB5193的A级，经齐全退火后其显微组织为等轴双相组织，也齐全満足了产品的技术要求，其室温力学机能也都高于客户的要求值。
