一、Ti35钛合金

Ti35钛合金是一种耐硝酸侵蚀机能好迪胙钽合金资料,其特点在于,由以下质量含量的成分组成钽-氧,余量为钛及不成预防的杂质
。Ti35钛合金通过节造钽的质量含量为5%~6%,在两全资料低成本的同时,保障了Ti35钛合金拥有不变靠得住的低侵蚀速度;同时选取氧作为间隙原子增长到钛合金中并节造氧的质量含量为0.07%~0.15%,有效提高Ti35钛合金的抗拉强度至350MPa以上,且Ti35钛合金的延长率维持在25%以上,从而有效调控了Ti35钛合金的强塑性,步骤单一,便于工业化利用
。

二、Ti35钛合金铸锭的出产造作步骤

Ti35钛合金是一种钛钽合金Ti-Ta系二元合金，在核乏燃料仿照溶化液中拥有良好的抗侵蚀机能、缝隙侵蚀机能和很强的氧化膜再生能力，显示出比高纯奥氏体不锈钢有更好的耐蚀性和适应性，因而Ti35钛合金已经成为核乏燃料后处置工程用关键设备的候选资料
。由于钽是高熔点(2996℃) 、高密度(16 . 6g/cm 3 ) 的金属元素， 钛是低熔点(1668℃) 、低密度(4. 5g/cm 3 ) 的金属元素，使用通常的熔炼工艺，难于合金化，易在铸锭中形成高密度同化，影响钛合金铸锭的质量，因而容易形成高熔点Ta不熔块缺点
。目 前Ti35钛合金铸锭的熔炼步骤重要蕴含真空自 耗电弧(VAR) 屡次熔炼和粉末冶金法
。前者的弊端是原资料和自 耗电极质量要求较高，含有的杂质及同化物会直接进入铸锭中无法有效剥离，从而得到的Ti35钛合金铸锭存在高密度同化、低密度同化以及宏观偏析等冶金缺点； 后者的重要弊端是规；毂改讯燃蟆⑶页杀靖，利用受限
。

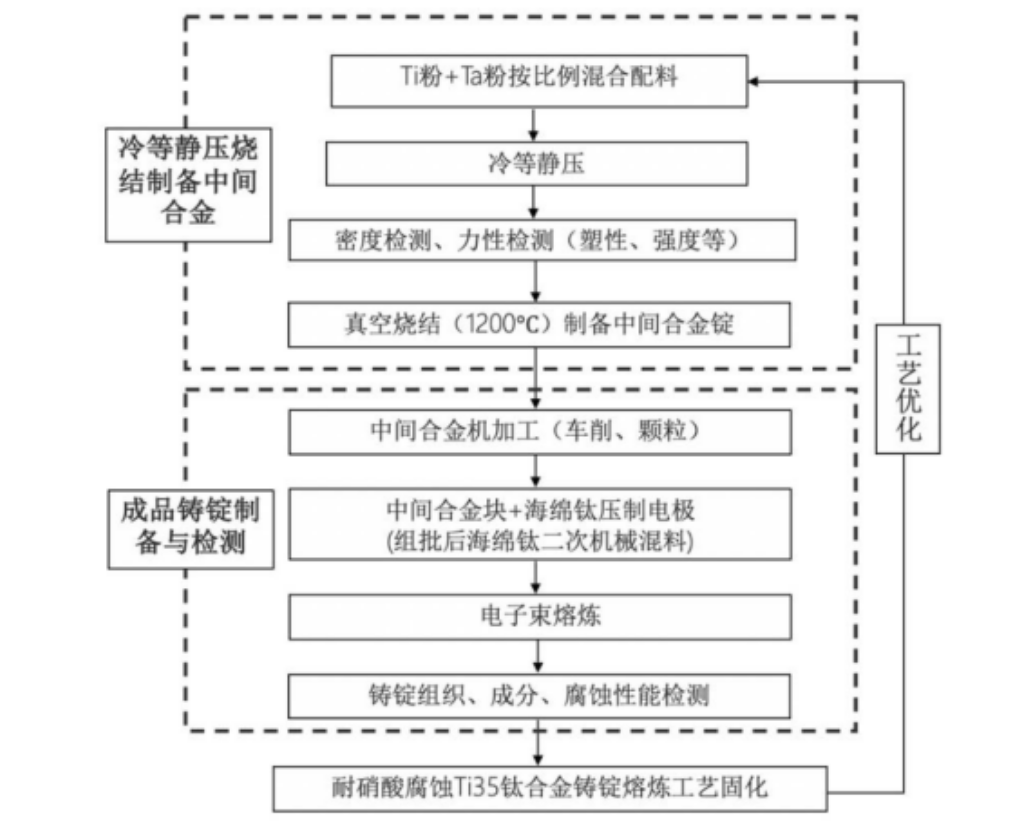

步骤一、凭据目 标产品耐蚀Ti35钛合金铸锭的设计成分筹备Ti粉和Ta粉；

 步骤二、将步骤一中筹备的Ti粉和Ta粉洗濯后混合均匀，而后选取冷等静压机进行压造，得到合金坯料，再将合金坯料搁置于马弗炉中在1200℃下进行真空烧结得到中央合金坯料；

步骤三、将步骤二中得到的中央合金坯料与海绵钛按比例进行混料，而后搁置于电子束熔炼炉的水冷铜坩埚内并对电子束熔炼炉抽高真空，再进行熔炼，瞬间停束并冷却至室温，得到耐蚀Ti35钛合金铸锭
。

上述的一种耐蚀Ti35钛合金铸锭的造备步骤，其特点在于，步骤一中所述目 标产品耐蚀Ti35钛合金铸锭由以下质量含量的成分组成： Ta  ， O，Fe，C，N，H，余量为钛
。该成分组成的Ti35钛合金铸锭具备超强耐侵蚀机能，合用于乏燃料后处置工况环境中
。

 得到的Ti35钛合金铸锭进行挂片试验， 在温度为130℃ 、 沸腾8mol/L硝酸溶液下进行240h侵蚀机能测试，通过对侵蚀速度了局进行表推得到该Ti35钛合金铸锭的年侵蚀速度低于0.1mm/a，注明Ti35钛合金铸锭中钛、钽元素成吩旖均性好，铸锭制品率高并降低了钽不熔块风险，并且耐侵蚀机能强，齐全能够用于乏燃料后处置刻薄的高温侵蚀环境中，作为关键设备的候选资料
。

Ti35钛合金铸锭造备流程

Ti35钛合金铸锭
