钛脊合金拥有优良的焊接、冷热压力加工和机械加工机能，可加工成各类钛型材、钛棒蚕胙板材脊管材供给。

    钛是一种梦想的结构资料，钛的密度不大，仅为4.5g/m3，比钢轻43%，但钛的强度比铁高一倍，比纯铝险些高5倍。拥有低密度高强度机能。这种高的强度和不大的密度相结合，使得钛棒在技术上占有极沉要的职位。同时钛合金棒的耐侵蚀性近乎或超过不锈钢，所以在石油、化工、农药、染料、造纸、轻工、航空、宇宙开发、海洋工程等方面都得到了宽泛的利用。

　　钛的合金拥有很高的比强度（强度和密度之比），钛合金棒、纯钛棒已在航空、军工、造船、化工、冶金、机械、医疗等领域起着不成代替的作用。例如，钛与铝、铬、钒、钼、锰等元素组成的合金，经过热处置，强度极限可达1176.8-1471MPa，　比强度达27-33，与它一样强度的合金钢，其比强度只有15.5-19。钛合金不仅强度高，并且耐侵蚀，因而在船舶造作、化工机械和医疗器械方面都有宽泛的利用。其中耐蚀性钛合金重要用于各类强侵蚀环境的反映器、塔器、高压釜、换热器、泵、阀、离心理、管路、管件、电解槽等。但由于钛合金的价值较高，限度了它们的利用。

分歧型态钛合金的利用

1、碘法钛，商标TAD：是以碘化法所获得的高纯度钛，故称碘法钛，或称化学纯钛。但是，其中仍含有氧、氮、碳这类间隙杂质元素，它们对纯钛的力学机能影响很大。随着钛的纯度提高，钛的强度、硬度显著降落；故其特点是：化学不变性好，但强度很低。

　　由于高纯度钛的强度较低，因而它作为结构资料利用意思不大，故在工业中很少使用。目前在工业中宽泛使用的是工业纯钛棒和钛合金棒。

2、工业纯钛：与化学纯钛分歧之处是，工业纯钛含有较大批的氧、氮、碳及多衷熹他杂质元素（如铁、硅等），它内容上是一种低合金含量迪胙合金。与化学纯钛相比，由于含有较多的杂质元素，其强度大大提高，它的力学机能和化学机能与不锈钢类似（但和钛合金相比强度依然较低）。

　　工业纯钛的特点是：强度不高，但塑性好，易于加工成形、冲压、焊接、可切削加工机能优良；在大气、海水、湿氯气及氧化性、中性、弱还原性介质中拥有优良的耐蚀性，抗氧化性优于大无数奥氏体不锈钢；但耐热性较差，使用温度不宜太高。

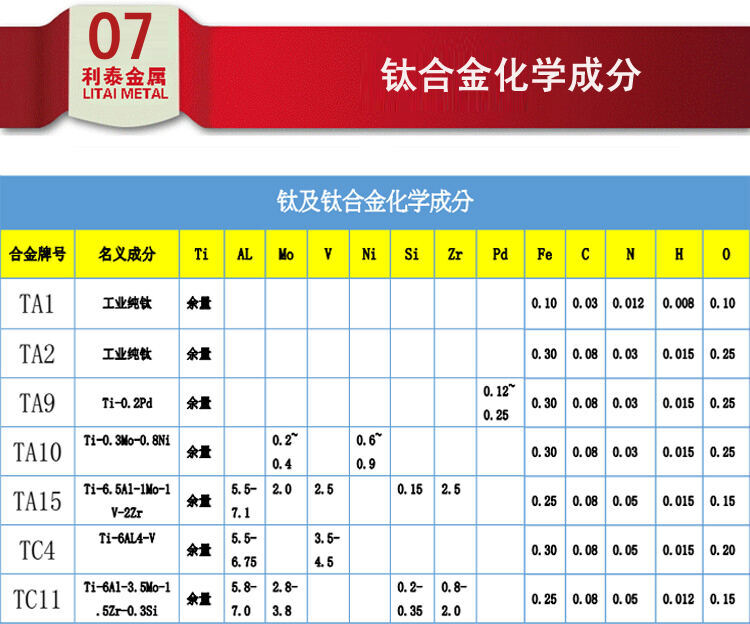

　　工业纯钛按其杂质含量的分歧，分为TA1、TA2、TA3三个商标。这三种工业纯钛的间隙杂质元素是逐步增长的，故其机械强度和硬度也随之逐级增长，但塑性、韧性相应降落。

　　工业上常用的工业纯钛是TA2，因其耐蚀机能和综合力学机能适中。对耐磨和强度要求较高时可选用TA3。对要求较好的成形机能时可选用TA1。

　　工业纯钛重要用于工作温度350℃以下，受力不大，但要求塑性好的冲压件和耐蚀结构零件，例如：飞机的骨架、蒙皮、发起机附件；船舶用耐海水侵蚀的管路、阀门、泵及水翼、海水淡化系吐溷部件；化工上的热互换器、泵体、蒸馏塔、冷却器、搅拌器、三通、叶轮、紧固件、离子泵、压缩机气阀以及柴油发起机活塞、连杆、叶簧等。

    3、α型钛合金，商标TA4钛棒、TA5钛棒、TA6钛棒、TA7钛棒：这类合金在室和善使用温度下呈α型单相状态，不能热处置强化（退火是唯一的热处置大局），重要依附固溶强化。室温强度通常低于β型和α+β型钛合金（但高于工业纯钛），而在高温（500-600℃）下的强度和蠕变强度却是三类钛合金中最高的；且组织不变、抗氧化性和焊接机能好，耐蚀性和可切削加工机能也较好，但塑性低（热塑性依然优良），室温冲压机能差。其中使用最广的是TA7，它在退火状态下拥有中高强度和足够的塑性，焊接性优良，可在500℃以下使用；当其间隙杂质元素（氧、氢、氮等）含量极低时，在超低温时还拥有优良的韧性和综合力学机能，是良好的超低温合金之一。

　　TA4的抗拉强度比工业纯钛稍高，可做中等强度领域的结构资料。国内重要用作焊丝。

　　TA5、TA6用于400℃以下在侵蚀介质中工作的零件及焊接件，如飞机蒙皮、骨架零件、压气机壳体、叶片、船舶零件等。

　　TA7用于500℃以下持久工作的结构件和各类模煅件，短时使用可到900℃。亦可用于超低温（-253℃）部件（如超低温用的容器）。

    4、β型钛合金，商标TB2：这类合金的重要合金元素是钼、铬、钒等β相不变动元素，在正火和淬火时很容易将高温β相保留到室温，获得较不变的β相组织，故称β型钛合金。

　　β型钛合金可热处置强化，有较高的强度，焊接机能和压力加工机能优良；但机能不够不变，熔炼工艺复杂，故利用不如α型及α+β型钛合金宽泛。

　　可用于350℃以下工作的零件，重要用于造作各类整体热处置（固溶、时效）的板材冲压件和焊接件；如压气机叶片、轮盘、轴类等沉载荷旋转件以及飞机的构件等。TB2合金通常在固溶处置状态下交货，在固溶、时效后使用。

    5、α+β型钛棒脊合金钛棒常用的商标TC6钛棒、TC9钛棒、TC10钛棒：这类合金在室温呈α+β型两相组织，因而得名α+β型钛合金。它拥有优良的综合力学机能，大多可热处置强化（但TC1、TC2、TC7不能热处置强化），铸造、冲压及焊接机能均较好，可切削加工、室温强度高，150-500℃以下拥有较高的耐热性，有的（如TC1、TC2、TC3、TC4）还拥有优良的低温韧性和优良的抗海水应力侵蚀及抗热盐应力侵蚀能力；弊端是组织不够不变。

　　这类合金以TC4利用最为宽泛，TC4钛棒用量约占现有钛合金出产量的一半。该合金不仅拥有优良的室温、高和善低温力学机能，且在多种介质中拥有良好的耐蚀性，同时可焊接、冷热成形，并可通过热处置强化；因而在宇航、船舰以及化工等工业部门均获得宽泛利用。

　　TC1、TC2可用于400℃以下工作的冲压件、焊接件以及模锻件和弯曲加工的各类零件。这两种合金还能够用作低温结构资料。

　　TC3、TC4可用作400℃以下持久工作的零件、结构用的模件、各类容器、泵、低温部件、船舰耐压壳体、坦克履带等。强度比TC1、TC2高。

　　TC6可在400℃以下使用，重要用作飞机发起机结构资料。TC9可用于造作在560℃以下持久工作的零件，重要用在飞机喷气发起机的压气机盘和叶片上。

　　TC10可用于造作在450℃以下持久工作的零件，如飞机结构零件、起落架、蜂窝衔接构件、导弹发起机表壳、兵器结构件等。
